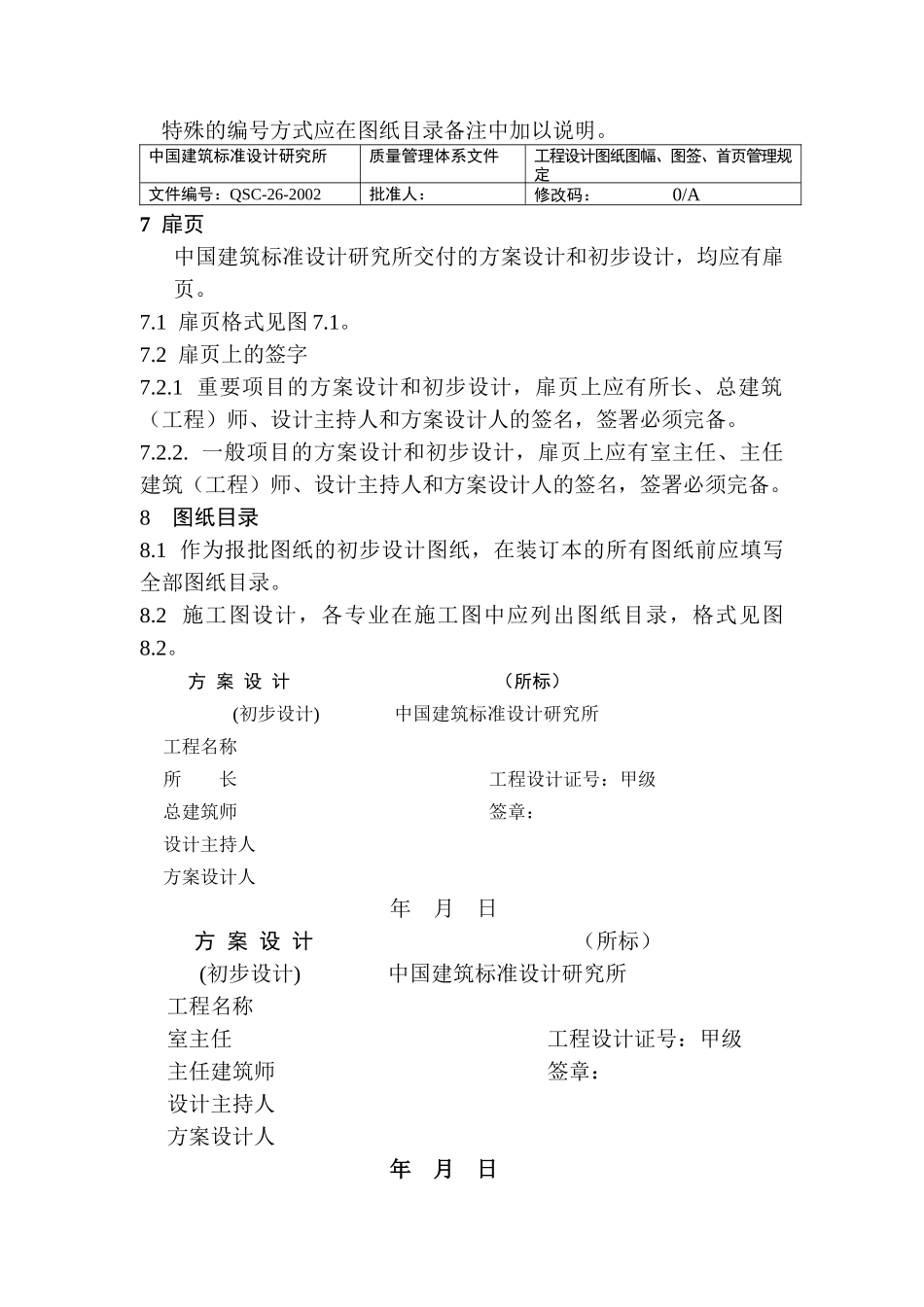

中国建筑标准设计研究所质量管理体系文件工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定文件编号：QSC-26-2002批准人：修改码：0/A工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定1目的为了建筑设计制图统一、清晰、简明，满足设计、施工、存档等要求，保证制图质量符合设计输出要求，制定本规定。2范围本规定适用于各设计阶段工程设计的制图。3图纸幅面3.1图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。表3.1图纸幅面及图框尺寸（mm）幅面代号尺寸代号A0A1A2A3A4bl8411189594841420594297420210297C105A25横式立式图3.1图纸幅面ll中国建筑标准设计研究所质量管理体系文件工程设计图纸图幅、图签、首页管理规定文件编号：QSC-26-2002批准人：修改码：0/A3.2图纸短边不得加长，长边可按表3.2规定的尺寸加长。表3.2图纸长边加长尺寸（mm）幅面代号长边尺寸长边加长后尺寸A01189133814871635178419322081A1841105112611472168218922102A25947438921041118913381487A342063184110511261147216823.3A0—A2图一般宜横式使用，必要时也可立式使用。3.4一个专业所用图纸，不宜多于两种幅面。4标题栏与会签栏4.1标题栏均设置在图纸的右下角（见图2.1）。4.2标题栏的尺寸为18040，按图3.2的格式分区。审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。标题采用黑体字（图4.2）。4.3会签栏的格式见图3.3。会签人的姓名也设置为实名栏和签名栏。一个会签栏不够时，可并列两个。不需会签的图纸可不设会签栏。图4.2标题栏图4.3会签栏5图线、字体、比例、符号、定位轴线、常用建筑材料图例、画法及尺寸注法等，均按《房《屋建筑制图统一标准》的规定执行。6图号图号的编写按以下规定：首字以“总、建、结、水、暖、电、弱、动、讯”标注。后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施”。特殊的编号方式应在图纸目录备注中加以说明。中国建筑标准设计研究所质量管理体系文件工程设计图纸图幅、图签、首页管理规定文件编号：QSC-26-2002批准人：修改码：0/A7扉页中国建筑标准设计研究所交付的方案设计和初步设计，均应有扉页。7.1扉页格式见图7.1。7.2扉页上的签字7.2.1重要项目的方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。7.2.2.一般项目的方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。8图纸目录8.1作为报批图纸的初步设计图纸，在装订本的所有图纸前应填写全部图纸目录。8.2施工图设计，各专业在施工图中应列出图纸目录，格式见图8.2。方案设计（所标）(初步设计)中国建筑标准设计研究所工程名称所长工程设计证号：甲级总建筑师签章：设计主持人方案设计人年月日方案设计（所标）(初步设计)中国建筑标准设计研究所工程名称室主任工程设计证号：甲级主任建筑师签章：设计主持人方案设计人年月日图7.1扉页格式中国建筑标准设计研究所质量管理体系文件工程设计图纸图幅、图签、首页管理规定文件编号：QSC-26-2002批准人：修改码：0/A图纸目录序号图号图纸名称规格备注中国建筑标准设计研究所质量管理体系文件工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定文件编号：QSC-26-2002批准人：修改码：0/A附录A（工程设计项目名称）（设计阶段名称）中国建筑标准设计研究所年月北京（外封面格式）中国建筑标准设计研究所质量管理体系文件工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定文件编号：QSC-26-2002批准人：修改码：0/A附录B工程编号：（工程设计项目名称）（设计阶段名称）中国建筑标准设计研究所工程设计证书：0100411年月（内封面格式）中国建筑标准设计研究所质量管理体系文件工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定文件编号：QSC-26-2002批准人：修改码：0/A附录C（工程设计项目名称）（设计阶段名称）所长:总建筑师：设计主持人:方案设计人：（适用于方案设计）（扉页格式）中国建筑标准设计研究所质量管理体系文件工程设计图纸...
