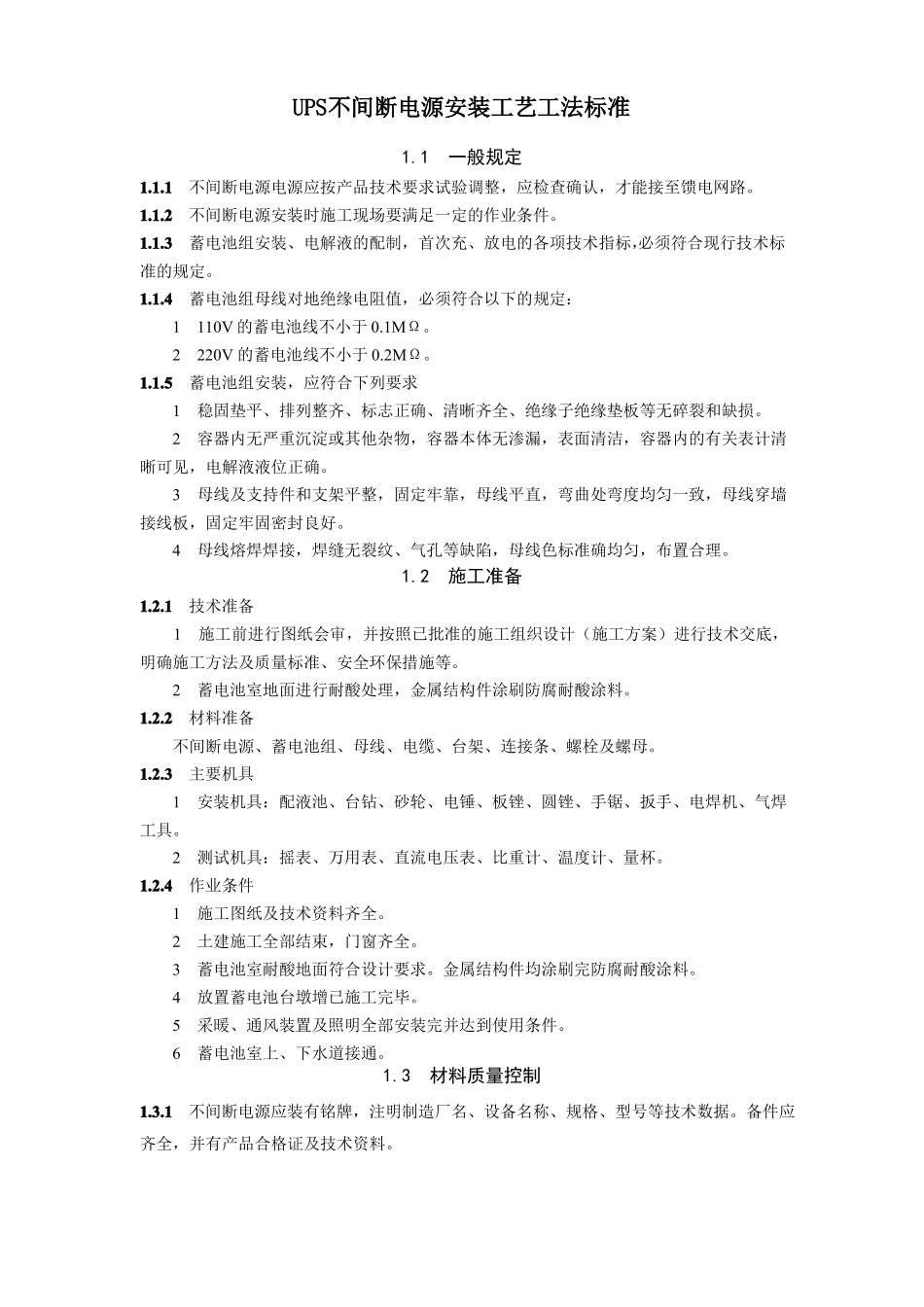

UPS不间断电源安装工艺工法标准1.1一般规定1.1.1不间断电源电源应按产品技术要求试验调整，应检查确认，才能接至馈电网路。1.1.2不间断电源安装时施工现场要满足一定的作业条件。1.1.3蓄电池组安装、电解液的配制，首次充、放电的各项技术指标，必须符合现行技术标准的规定。1.1.4蓄电池组母线对地绝缘电阻值，必须符合以下的规定：1110V的蓄电池线不小于0.1MΩ。2220V的蓄电池线不小于0.2MΩ。1.1.5蓄电池组安装，应符合下列要求1稳固垫平、排列整齐、标志正确、清晰齐全、绝缘子绝缘垫板等无碎裂和缺损。2容器内无严重沉淀或其他杂物，容器本体无渗漏，表面清洁，容器内的有关表计清晰可见，电解液液位正确。3母线及支持件和支架平整，固定牢靠，母线平直，弯曲处弯度均匀一致，母线穿墙接线板，固定牢固密封良好。4母线熔焊焊接，焊缝无裂纹、气孔等缺陷，母线色标准确均匀，布置合理。1.2施工准备1.2.1技术准备1施工前进行图纸会审，并按照已批准的施工组织设计（施工方案）进行技术交底，明确施工方法及质量标准、安全环保措施等。2蓄电池室地面进行耐酸处理，金属结构件涂刷防腐耐酸涂料。1.2.2材料准备不间断电源、蓄电池组、母线、电缆、台架、连接条、螺栓及螺母。1.2.3主要机具1安装机具：配液池、台钻、砂轮、电锤、板锉、圆锉、手锯、扳手、电焊机、气焊工具。2测试机具：摇表、万用表、直流电压表、比重计、温度计、量杯。1.2.4作业条件1施工图纸及技术资料齐全。2土建施工全部结束，门窗齐全。3蓄电池室耐酸地面符合设计要求。金属结构件均涂刷完防腐耐酸涂料。4放置蓄电池台墩增已施工完毕。5采暖、通风装置及照明全部安装完并达到使用条件。6蓄电池室上、下水道接通。1.3材料质量控制1.3.1不间断电源应装有铭牌，注明制造厂名、设备名称、规格、型号等技术数据。备件应齐全，并有产品合格证及技术资料。1.3.2不间断电源及其它电气元件外表无锈蚀及损坏现象。机架所用材料符合设计要求。1.3.3配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。1.3.4绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。1.3.5其他材料：防锈漆、耐酸漆、电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。1.4施工工艺1.4.1工艺流程：设备开箱检查→母线、电缆及机架安装→不间断电源安装→配液、充放电→调试和检测不间断电源功能单位主要由整流装置、逆变装置、静态开关和蓄电池组四个功能单元组成，由制造厂以柜式出厂供货，有的组合在一起，容量大的分柜供应，安装时基本与柜盘安装要求相同，涉及到蓄电池组单独安装时按以下要求进行。1.4.2施工要点1.4.2.1设备开箱检查1设备开箱检查应由建设单位、监理单位、供货单位及施工单位代表共同进行，并做好开箱检查记录。2按照设备清单核对设备及零备件，应符合图纸要求，完好无损。制造厂的有关技术文件齐全。3设备、附件的型号、规格必须符合设计要求，附件应齐全，部件完好无损。4蓄电池外观质量检查。蓄电池应符合以下要求：外形无变形，外壳无裂纹、损伤，槽盖板应密封良好。正、负端柱必须极性正确。防酸栓、催化栓等配件应齐全无损伤。滤气帽的通气性能良好。1.4.2.2母线、电缆及台架安装1母线、电缆安装，应符合设计要求：1）配电室内的母线支架应符合设计要求。支架（吊架）以及绝缘子铁脚增应做防腐处理涂刷耐酸涂料。2）引出电缆敷设应符合设计要求。宜采用塑料护套电缆带标明正、负极性。正极为赭色、负极为蓝色。3）所采用的套管和预留洞处，均应用耐酸、碱材料密封。4）母线安装除应符合相关规定外，沿应在连接处涂电力复合脂和防腐处理。2机架安装，应符合以下要求：1）机架的型号、规格和材质应符合设计要求。其数量间距应符合设计要求。2）高压蓄电池架，应用绝缘子或绝缘垫与地面绝缘。3）安放不间断电源的机架组装应平整、不得歪斜，水平度、垂直度允许偏差不应大于1.5‰，紧固件齐全。4）机架安装应做好接地线的连接。5）机架有单层架和双层架，每层上安装又有单列、双列之分，在施工过程中可根据不间断电源的容量及外形尺寸进行调整。6）不间断电源采用铅酸蓄电池时，...
