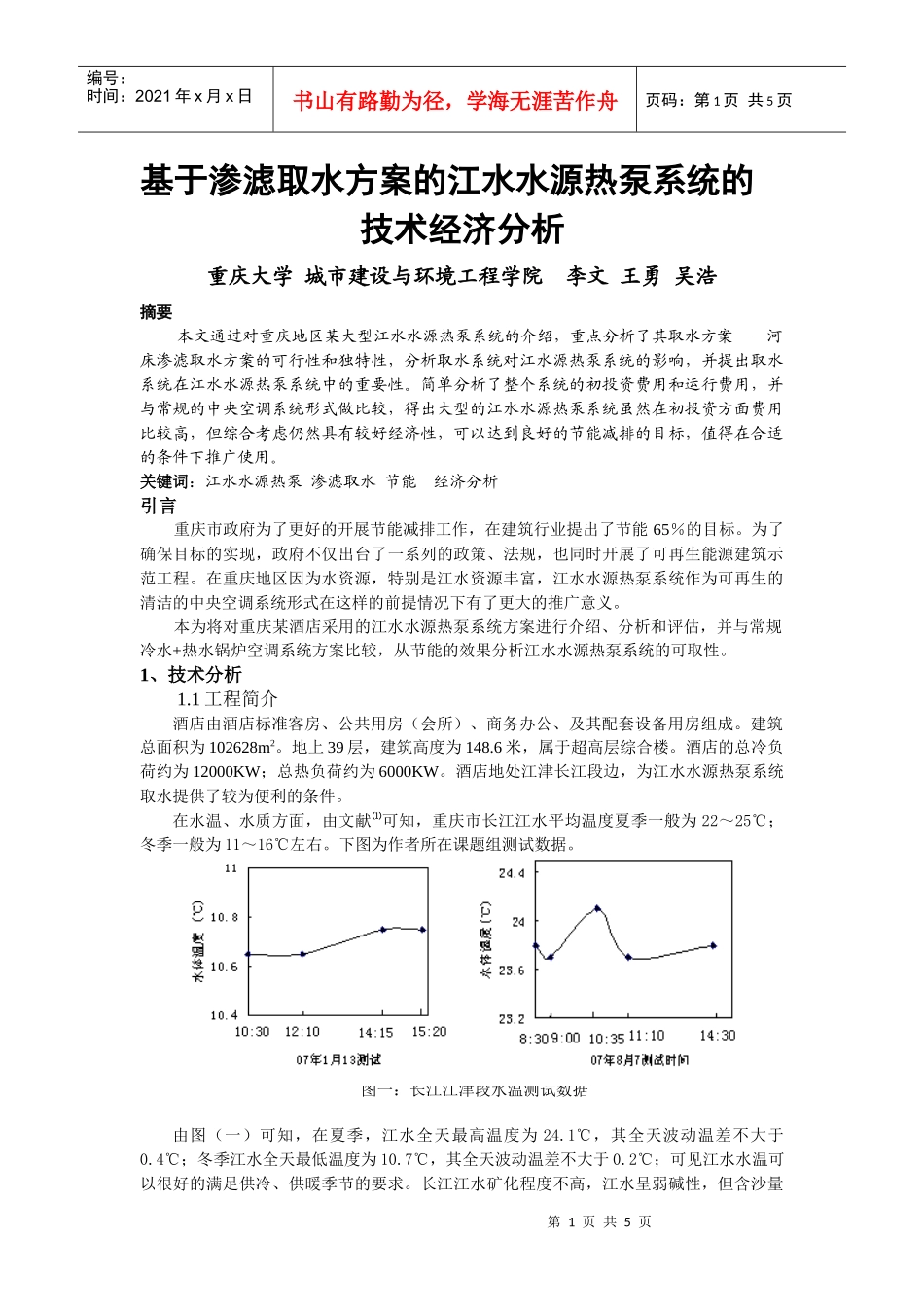

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页基于渗滤取水方案的江水水源热泵系统的技术经济分析重庆大学城市建设与环境工程学院李文王勇吴浩摘要本文通过对重庆地区某大型江水水源热泵系统的介绍，重点分析了其取水方案——河床渗滤取水方案的可行性和独特性，分析取水系统对江水源热泵系统的影响，并提出取水系统在江水水源热泵系统中的重要性。简单分析了整个系统的初投资费用和运行费用，并与常规的中央空调系统形式做比较，得出大型的江水水源热泵系统虽然在初投资方面费用比较高，但综合考虑仍然具有较好经济性，可以达到良好的节能减排的目标，值得在合适的条件下推广使用。关键词：江水水源热泵渗滤取水节能经济分析引言重庆市政府为了更好的开展节能减排工作，在建筑行业提出了节能65％的目标。为了确保目标的实现，政府不仅出台了一系列的政策、法规，也同时开展了可再生能源建筑示范工程。在重庆地区因为水资源，特别是江水资源丰富，江水水源热泵系统作为可再生的清洁的中央空调系统形式在这样的前提情况下有了更大的推广意义。本为将对重庆某酒店采用的江水水源热泵系统方案进行介绍、分析和评估，并与常规冷水+热水锅炉空调系统方案比较，从节能的效果分析江水水源热泵系统的可取性。1、技术分析1.1工程简介酒店由酒店标准客房、公共用房（会所）、商务办公、及其配套设备用房组成。建筑总面积为102628m2。地上39层，建筑高度为148.6米，属于超高层综合楼。酒店的总冷负荷约为12000KW；总热负荷约为6000KW。酒店地处江津长江段边，为江水水源热泵系统取水提供了较为便利的条件。在水温、水质方面，由文献⑴可知，重庆市长江江水平均温度夏季一般为22～25℃；冬季一般为11～16℃左右。下图为作者所在课题组测试数据。由图（一）可知，在夏季，江水全天最高温度为24.1℃，其全天波动温差不大于0.4℃；冬季江水全天最低温度为10.7℃，其全天波动温差不大于0.2℃；可见江水水温可以很好的满足供冷、供暖季节的要求。长江江水矿化程度不高，江水呈弱碱性，但含沙量图一：长江江津段水温测试数据第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页较高，特别是夏季洪水期，其含沙量远高于国家冷却水水质标准（GB50050-95）对水质含沙量的不大于5mg/l的要求⑴。除含沙量外，江水的其它水质指标均能满足机组对水质的要求，在实际运用中提倡直接利用江水，减少江水的温度损失⑵。1.2取水方案设计江水水源热泵系统和常规中央空调系统相比，由于使用江水作为冷热源，故不需要冷却设置，也不需单独设置热源设备。所以江水水源热泵系统其运行节能的效果很大程度的取决于取水方案的合理性。虽然在已有运行的地表水源热泵工程中有许多成功的取水方案比如武当山丹江口水库水源热泵工程使用的浮船取水方式⑶，湘潭市中心水源热泵工程使用人工湖从湘江引水的取水方式⑷，。但对于具体工程可以适用什么样的取水方案，可以达到怎样的效果，还要从具体情况分析。下面结合本工程的实际情况，分析其取水方案的设定。根据建筑夏季冷负荷，按进出水温差为5℃计算，夏季江水用水量可达到2700m3/h，采用进出水温差为10℃时，夏季江水用水量可减少至1400m3/h。本文分析数据均建立在温差为5℃的基础上，采用大温差运行对节能更加有利，应该在使用中加以推广。用传统的水厂水处理方式进行取水，将消耗大量的土地和空间。综合考虑各方面因素，本工程采用了天然河底滤床反向渗滤取水方案。其示意图如图二所示。图二：取水方案示意图该方案利用长江河床的卵石层作为天然过滤器，通过渗透滤嘴在河底硐室内汇集江水，各个硐室内汇集的江水通过江底集水隧道、导井送至竖井，然后利用水泵直接抽往热泵机组使用。取水方案设计时还应该注意枯水季节水位与取水硐室集水量的关系，确保取水水量可以满足冬季负荷所需的水量。所以该开式取水方案存在施工难度比较大，初期投资比较高的难题。但结合本工程实际与其它取水方案相比，有以下四种优点。1、水泵能耗低。一般情况下采用开式系统时，取水水泵的扬程因需要克服进出口水位...
