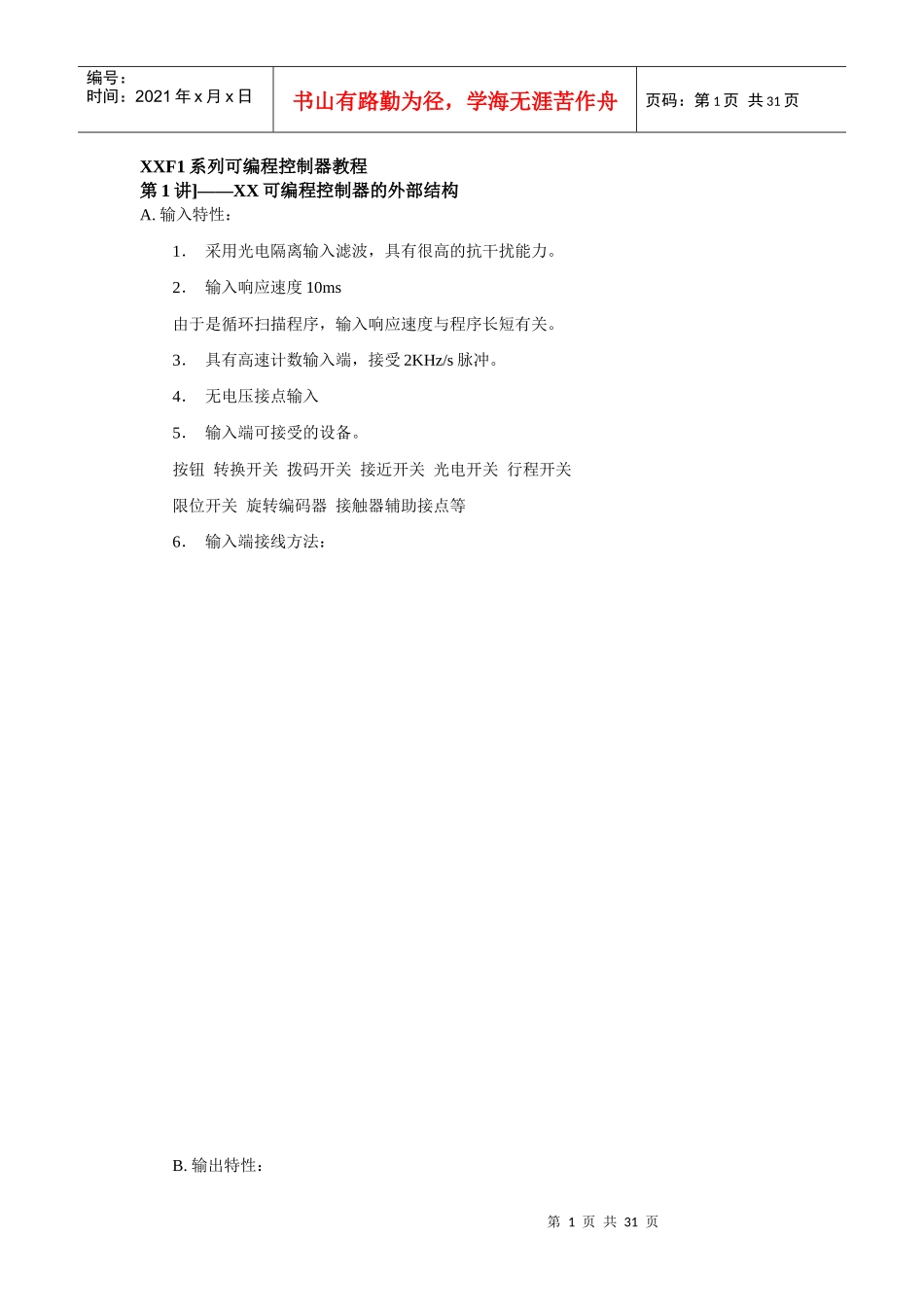

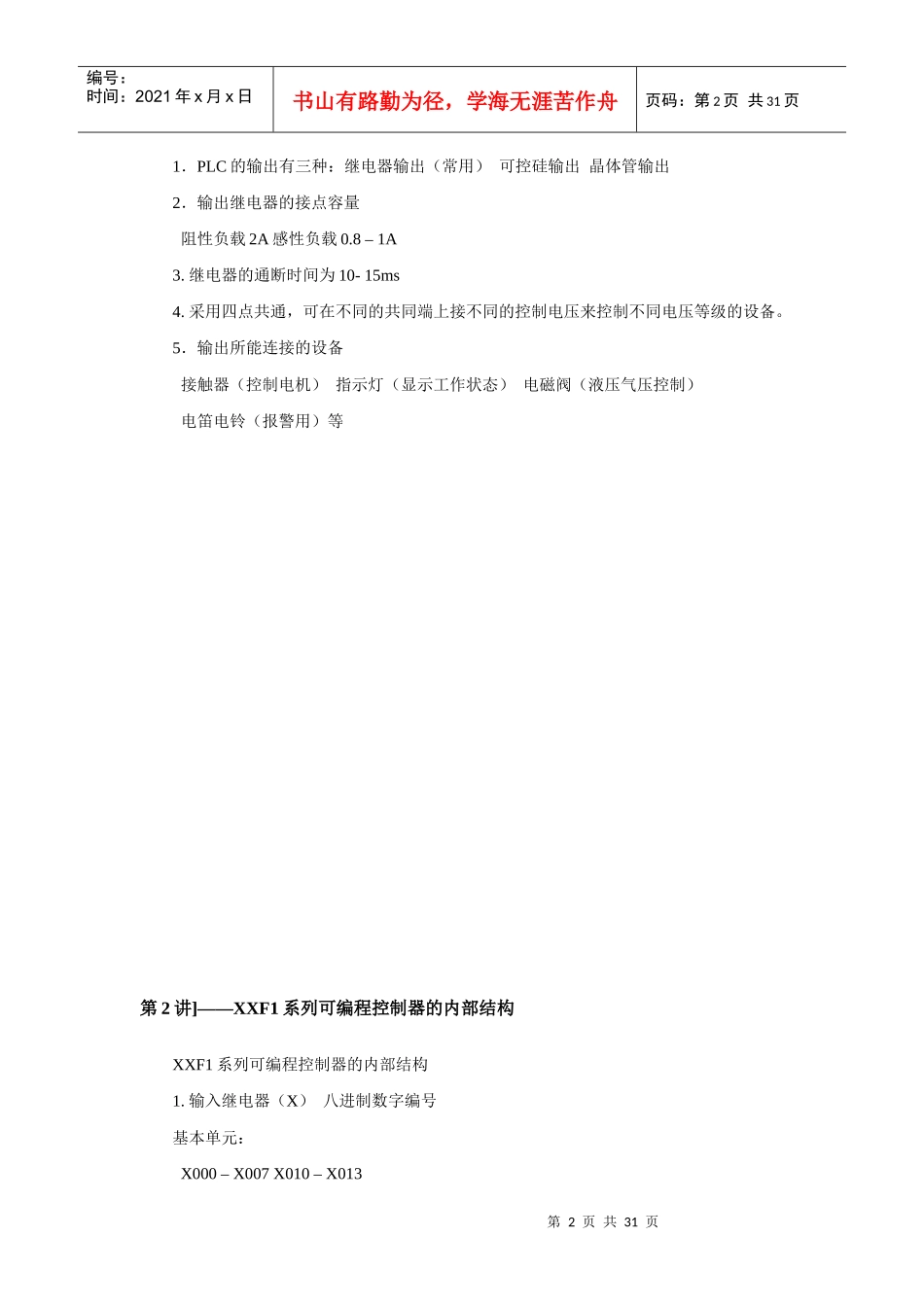

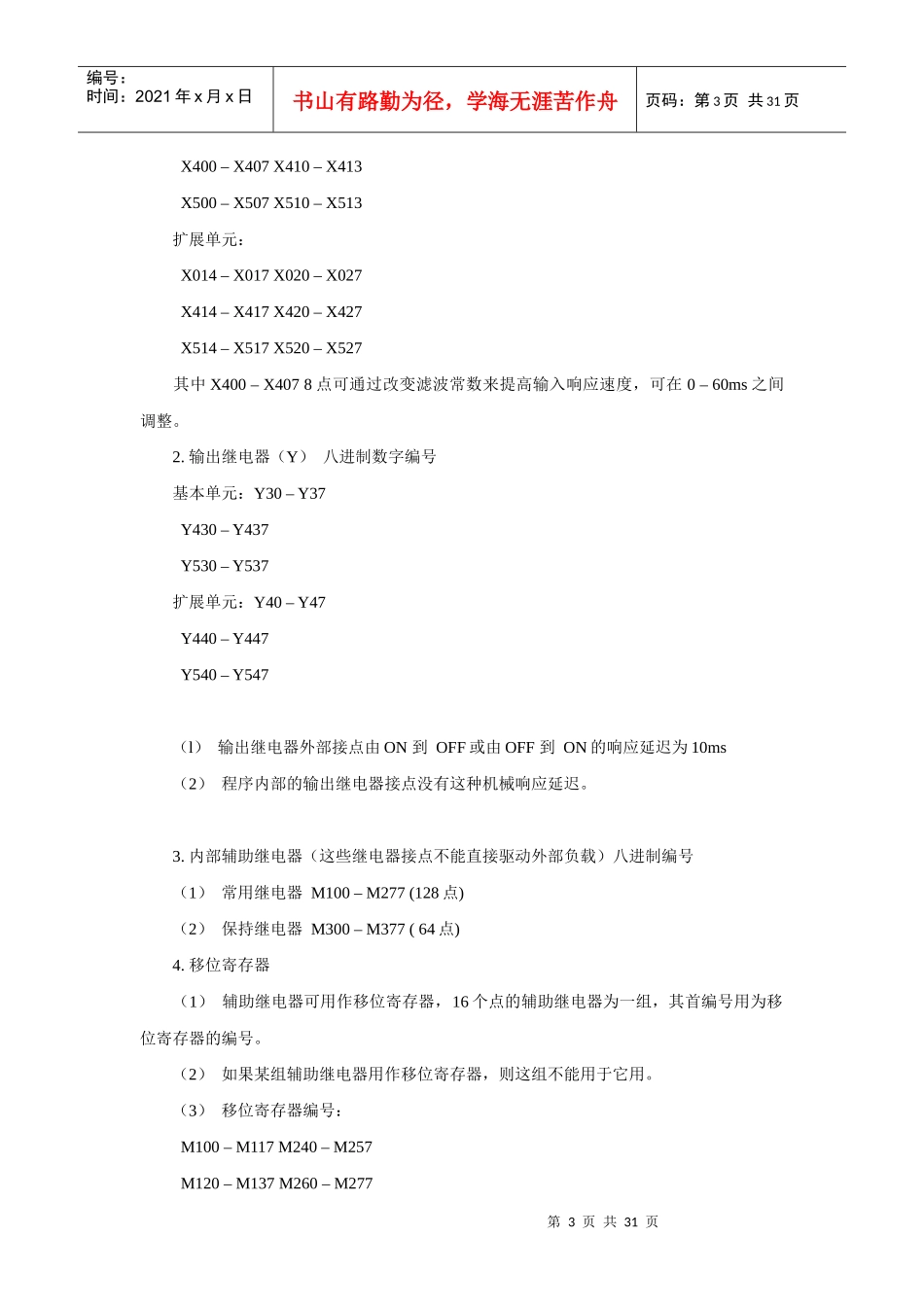

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页XXF1系列可编程控制器教程第1讲]——XX可编程控制器的外部结构A.输入特性：1．采用光电隔离输入滤波，具有很高的抗干扰能力。2．输入响应速度10ms由于是循环扫描程序，输入响应速度与程序长短有关。3．具有高速计数输入端，接受2KHz/s脉冲。4．无电压接点输入5．输入端可接受的设备。按钮转换开关拨码开关接近开关光电开关行程开关限位开关旋转编码器接触器辅助接点等6．输入端接线方法：B.输出特性：第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页1．PLC的输出有三种：继电器输出（常用）可控硅输出晶体管输出2．输出继电器的接点容量阻性负载2A感性负载0.8–1A3.继电器的通断时间为10-15ms4.采用四点共通，可在不同的共同端上接不同的控制电压来控制不同电压等级的设备。5．输出所能连接的设备接触器（控制电机）指示灯（显示工作状态）电磁阀（液压气压控制）电笛电铃（报警用）等第2讲]——XXF1系列可编程控制器的内部结构XXF1系列可编程控制器的内部结构1.输入继电器（X）八进制数字编号基本单元：X000–X007X010–X013第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页X400–X407X410–X413X500–X507X510–X513扩展单元：X014–X017X020–X027X414–X417X420–X427X514–X517X520–X527其中X400–X4078点可通过改变滤波常数来提高输入响应速度，可在0–60ms之间调整。2.输出继电器（Y）八进制数字编号基本单元：Y30–Y37Y430–Y437Y530–Y537扩展单元：Y40–Y47Y440–Y447Y540–Y547（l）输出继电器外部接点由ON到OFF或由OFF到ON的响应延迟为10ms（2）程序内部的输出继电器接点没有这种机械响应延迟。3.内部辅助继电器（这些继电器接点不能直接驱动外部负载）八进制编号（1）常用继电器M100–M277(128点)（2）保持继电器M300–M377(64点)4.移位寄存器（1）辅助继电器可用作移位寄存器，16个点的辅助继电器为一组，其首编号用为移位寄存器的编号。（2）如果某组辅助继电器用作移位寄存器，则这组不能用于它用。（3）移位寄存器编号：M100–M117M240–M257M120–M137M260–M277第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页M140–M157（M300–M317）电池支持M160–M177（M320–M337）电池支持M200–M217（M340–M357）电池支持M220–M237（M360–M377）电池支持5.专用辅助继电器（1）M70运行监视M70随PLC的运行/停止而呈通/断状态。（2）M71初始化脉冲在M70刚接通时，M71只给出一个脉冲执行周期。（3）M72100ms脉冲（占空比1：1）M7310ms脉冲（占空比1：1）第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页(4）M74和M75开机后呈接通状态。（5）M76电池电压下降PLC长时间工作，将使PLC内保护RAM区的锂电池电压下降，当电池电压下降到某种程度后，M76接通。可通过输出继电器向外发出报警信号。（6）M77输出禁止继电器*当M77的线圈工作时，所有输出继电器（Y）自动断开。*其它的继电器，定时器和计数器仍保持原工作状体。（7）M470高速计数器*当M470闭合时，C660,C661组成一对六位数计数器，输入X400作计数输入，X401作复位输入，X400和X401的输入滤波器自动变为200微秒左右，执行2KHz的高速计数。*当M470断开时，X400可作为计数输入，X401作为复位输入，但计数速度取决于PLC的扫描周期，通常只有几十Hz.（8）M471计数方向的选择M471接通正向计数M471断开反向计数（9）M472计数启动信号M472接通执行计数M472断开不执行计数（10）M473标志位当计数值由999999变为0(正向计数)或从0变到999999(反向计数)时M473接通.(11)M570错误标志*功能指令设定线圈设定错了M570接通.*设定正确M570断开.(12)M571进位标志M572零位标志M573借位标志当对现行计数器执行比较指令是:第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页*如果现行值大于设定值时M...
