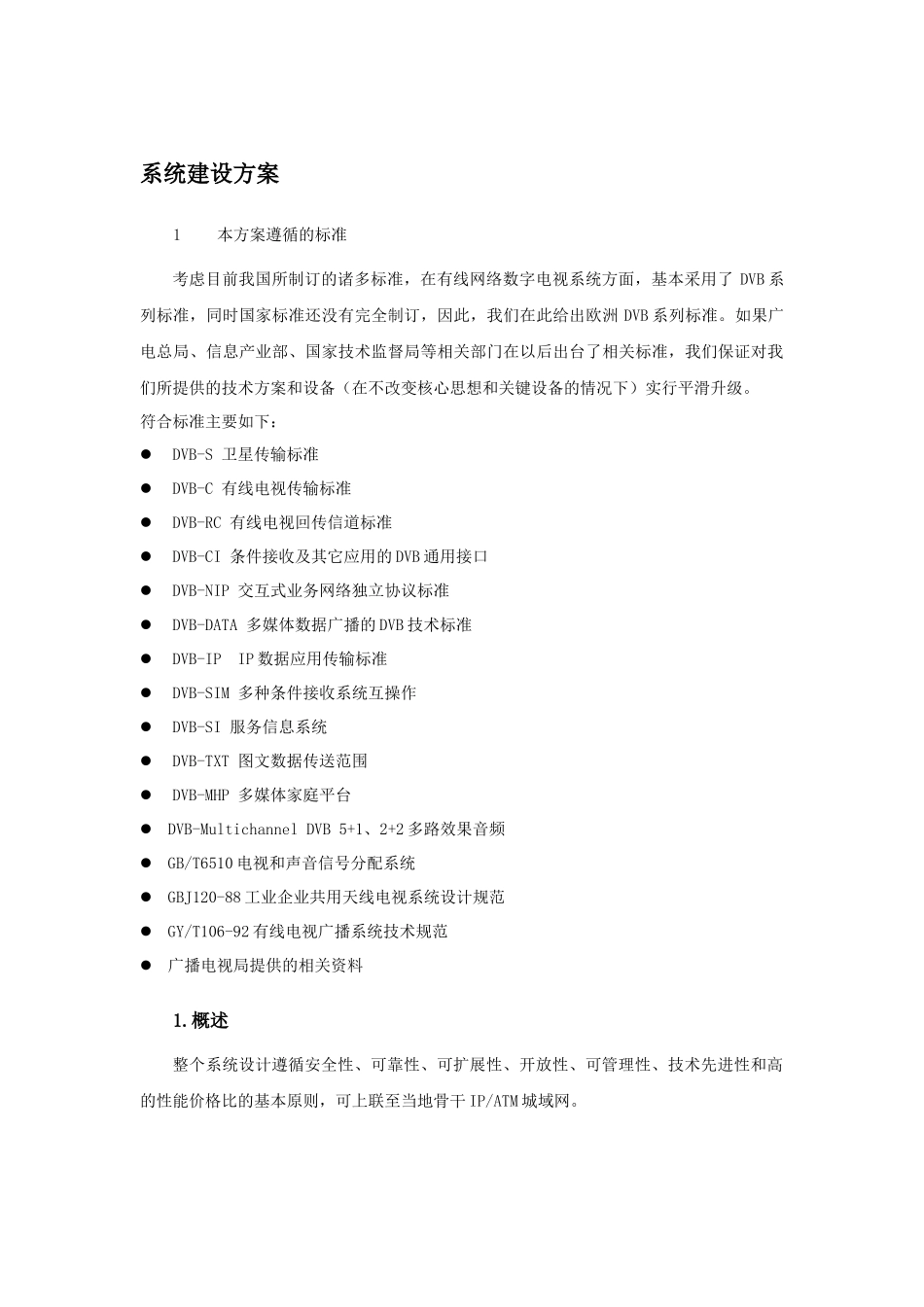

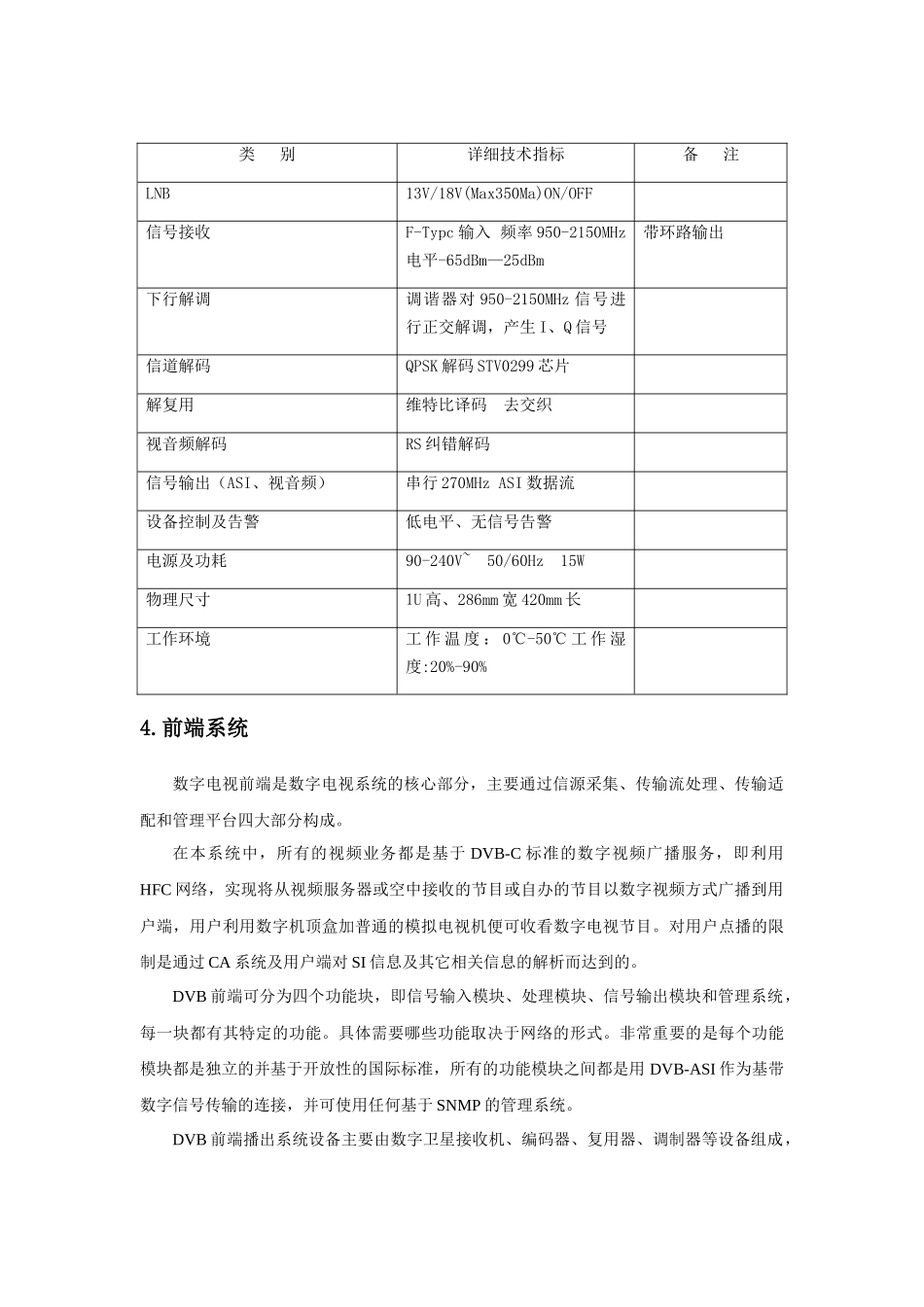

系统建设方案1本方案遵循的标准考虑目前我国所制订的诸多标准，在有线网络数字电视系统方面，基本采用了DVB系列标准，同时国家标准还没有完全制订，因此，我们在此给出欧洲DVB系列标准。如果广电总局、信息产业部、国家技术监督局等相关部门在以后出台了相关标准，我们保证对我们所提供的技术方案和设备（在不改变核心思想和关键设备的情况下）实行平滑升级。符合标准主要如下：DVB-S卫星传输标准DVB-C有线电视传输标准DVB-RC有线电视回传信道标准DVB-CI条件接收及其它应用的DVB通用接口DVB-NIP交互式业务网络独立协议标准DVB-DATA多媒体数据广播的DVB技术标准DVB-IPIP数据应用传输标准DVB-SIM多种条件接收系统互操作DVB-SI服务信息系统DVB-TXT图文数据传送范围DVB-MHP多媒体家庭平台DVB-MultichannelDVB5+1、2+2多路效果音频GB/T6510电视和声音信号分配系统GBJ120-88工业企业共用天线电视系统设计规范GY/T106-92有线电视广播系统技术规范广播电视局提供的相关资料1.概述整个系统设计遵循安全性、可靠性、可扩展性、开放性、可管理性、技术先进性和高的性能价格比的基本原则，可上联至当地骨干IP/ATM城域网。2.频带配置采用有线传输系统传输数字电视和数据业务，建议使用550-750MHz频段。3系统组成拟建的数字电视业务承载系统由信号源，前端系统、无线传输系统、用户接收系统、网络管理系统等组成。2.数字电视节目源接收采集系统系统信号源主要由卫星节目、加密电视组成共20套节目。3.数字卫星节目对于空中转播节目，系统配置数字卫星接收机，卫星接收机采用完全符合DVB-S和SDS标准的数字卫星接收机，IF中频输入，DVB-ASI接口输出，输出码流为MPEG-IITS流。数字卫星接收机功能特点：1).C、Ku两种频段兼容。2).SCPC、MCPC兼容。3).多电视制式兼容，自动识别。4).信号强度和质量屏幕显示。5).具有掉电记忆，自动恢复功能6).液晶显示屏显示菜单和状态。7).软件在线升级。8).20个节目存储。9).独特的快速选台功能。数字卫星接收机主要性能指标4.前端系统数字电视前端是数字电视系统的核心部分，主要通过信源采集、传输流处理、传输适配和管理平台四大部分构成。在本系统中，所有的视频业务都是基于DVB-C标准的数字视频广播服务，即利用HFC网络，实现将从视频服务器或空中接收的节目或自办的节目以数字视频方式广播到用户端，用户利用数字机顶盒加普通的模拟电视机便可收看数字电视节目。对用户点播的限制是通过CA系统及用户端对SI信息及其它相关信息的解析而达到的。DVB前端可分为四个功能块，即信号输入模块、处理模块、信号输出模块和管理系统，每一块都有其特定的功能。具体需要哪些功能取决于网络的形式。非常重要的是每个功能模块都是独立的并基于开放性的国际标准，所有的功能模块之间都是用DVB-ASI作为基带数字信号传输的连接，并可使用任何基于SNMP的管理系统。DVB前端播出系统设备主要由数字卫星接收机、编码器、复用器、调制器等设备组成，类别详细技术指标备注LNB13V/18V(Max350Ma)ON/OFF信号接收F-Typc输入频率950-2150MHz电平-65dBm—25dBm带环路输出下行解调调谐器对950-2150MHz信号进行正交解调，产生I、Q信号信道解码QPSK解码STV0299芯片解复用维特比译码去交织视音频解码RS纠错解码信号输出（ASI、视音频）串行270MHzASI数据流设备控制及告警低电平、无信号告警电源及功耗90-240V~50/60Hz15W物理尺寸1U高、286mm宽420mm长工作环境工作温度：0℃-50℃工作湿度:20%-90%基本功能是：完成DVB-S到DVB-C的接收转换、模拟音视频信号的MPEG-2编码、单节目流到多节目流的复用、QAM调制、混合等信号变换和处理，同时插入业务信息(SI)和来自CAS的授权管理信息(EMM)、授权控制信息(ECM)等。系统应用实例结构图CNTV系统结构图。不同的网络连接采用不同颜色的连接线。从这张图上可以看出实际应用中设备之间的互联情况。节目源部分组成示意图5.设备报价序号名称、型号描述数量单位报价（元）合计备注1卫星接收机TS流输出20台1800.0036000.002TS流复用器带标准加扰机4台32000.00128000.003QAM调制器DNP-3,ASI输入，500-950MHz中频输出4台14800.005920...
