地下室顶板裂缝处理施工方案最终版VIP专享VIP免费

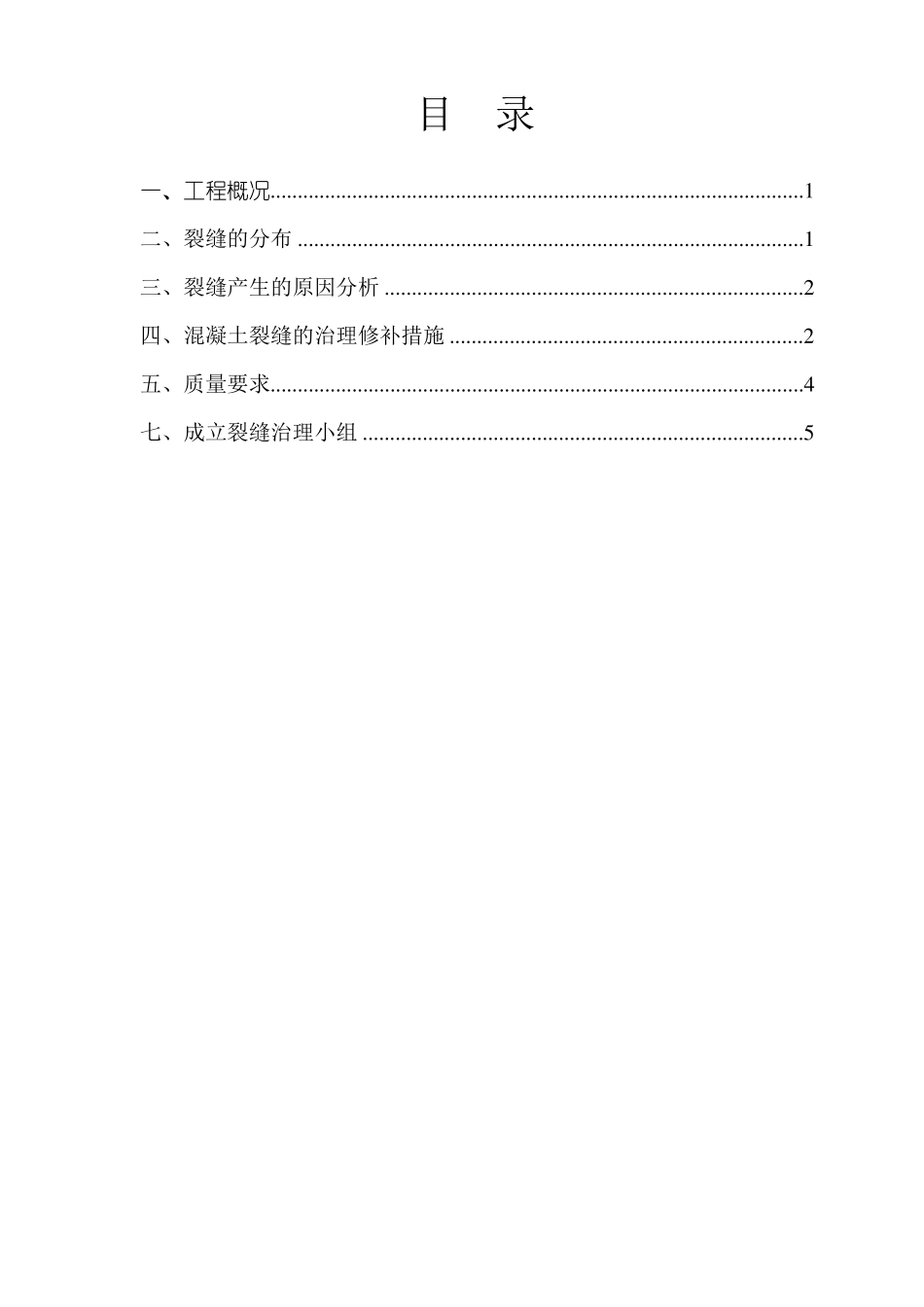

目录一、工程概况..................................................................................................1二、裂缝的分布.............................................................................................1三、裂缝产生的原因分析.............................................................................2四、混凝土裂缝的治理修补措施.................................................................2五、质量要求..................................................................................................4七、成立裂缝治理小组.................................................................................5家益凤凰富居一期施工二标段地下室裂缝处理专项方案一、工程概况工程名称：家益凤凰富居一期施工二标段建设单位：四川家益石油房地产开发有限责任公司设计单位：成都基准方中建筑设计有限公司施工单位：成都市第七建筑工程公司监理单位：四川万峰建设工程项目管理有限公司家益·凤凰富居一期施工二标段包含5#、6#、15＃～18＃楼及相应范围内的地下室，总建筑面积约为96017m2.工程位于成都市新都区大丰镇,北新干道旁.二、裂缝的分布我项目部组织专人对地下室墙、板、梁进行了全面检查，检查发现地下室挡土墙及顶板局部存在裂缝,梁未发现裂缝,对出现裂缝部位做好标记，局部出现有规则和不规则的细微裂缝,裂缝主要集中在地下室挡土墙及顶板处，顺板跨长裂缝断续出现,裂缝长度不等，缝宽0。1～1.0mm不一，深度未能测量。虽对结构安全不产生影响,但本着“质量第一"的宗旨，减少和消除质量通病的发生，根据裂缝缝宽的大小和长短，特编制混凝土裂缝治理方案，用于指导现场实施。成都市第七建筑工程公司1家益凤凰富居一期施工二标段地下室裂缝处理专项方案三、裂缝产生的原因分析1、混凝土浇捣时，正值夏季施工，日气温较高，地下室顶板及挡土墙厚度较厚，由于结构截面较大，水泥用量多，水泥水化所释放的水化热会产生较大的温度变化和收缩作用，由此形成的温度收缩应力使导致钢筋混凝土产生裂缝.2、对于C35以上的强度较高的混凝土，水泥用量大,水化热大，早期收缩大,温升速率也较大，一般可达35°C~40°C，加上初始温度可使最高温度超过70°C～80°C，一般混凝土的热膨胀系数为10×10/°C，当温度下降至20°C~25°C时造成的冷缩量为2～2。5×10，而混凝土的极限拉伸值只有1～1.5×10，因而冷缩引起混凝土开裂。3、浇筑混凝土时因突发停电、机械故障等因素影响，造成混凝土浇筑临时间歇时间过长,形成施工冷缝，二次接茬时处理不好，容易在接茬处出现接茬裂缝。四、混凝土裂缝的治理修补措施1、工程裂缝处理方法1）宽度大于0.5mm的裂缝采用填充密封法.在构件表面沿裂缝走向骑缝凿出槽深和槽宽分别不小于20mm和15mm的U形沟槽，然后用改性环氧树脂材料填充，以封闭其表面。2）对于0。5mm～0.3mm的裂缝采用改性环氧树脂注浆处理。3）0。3mm以下的裂缝,表面刮环氧树脂.成都市第七建筑工程公司2家益凤凰富居一期施工二标段地下室裂缝处理专项方案4）对裂缝面积较多的局部顶板面，浆基层表面清洗干净，表面刮环氧树脂抹后，再钢丝直径φ3～4mm＠150,双向单层浇筑30厚C25细石砼，做刚性防水保护层，以裂缝范围每边增加400mm，表面压光压实。以上划分裂缝宽度的界限不是绝对界限,以实际操作方便为准。2、裂缝注浆注意事项：1)施工前,应沿缝清除基面上的杂质；2)浅裂缝应骑缝粘埋注浆嘴,必要时沿缝开凿“U"形槽并用速凝水泥砂浆封缝；3)深裂缝应骑缝钻孔或斜向钻孔至裂缝深部，孔内安设注浆管或注浆嘴，间距根据裂缝宽度而定，但每条裂缝至少有一个进浆孔和一个排气孔。于裂缝最低处左或右5cm~10cm处倾斜钻孔至结构体厚度之一半深,循序由低处往高处钻，孔距为25cm~30cm为宜，钻至最高处后再一次埋设止水针头，由于一般结构体龟裂的属于不规则状，须注意钻孔时须与破裂面交叉,注射才会有效果;4)注浆嘴及注浆管应设在裂缝的交叉处、较宽处及贯穿处等；对封缝的密封效果应进行检查；5）注浆后待缝内浆液固化后，方可拆下注浆嘴...
