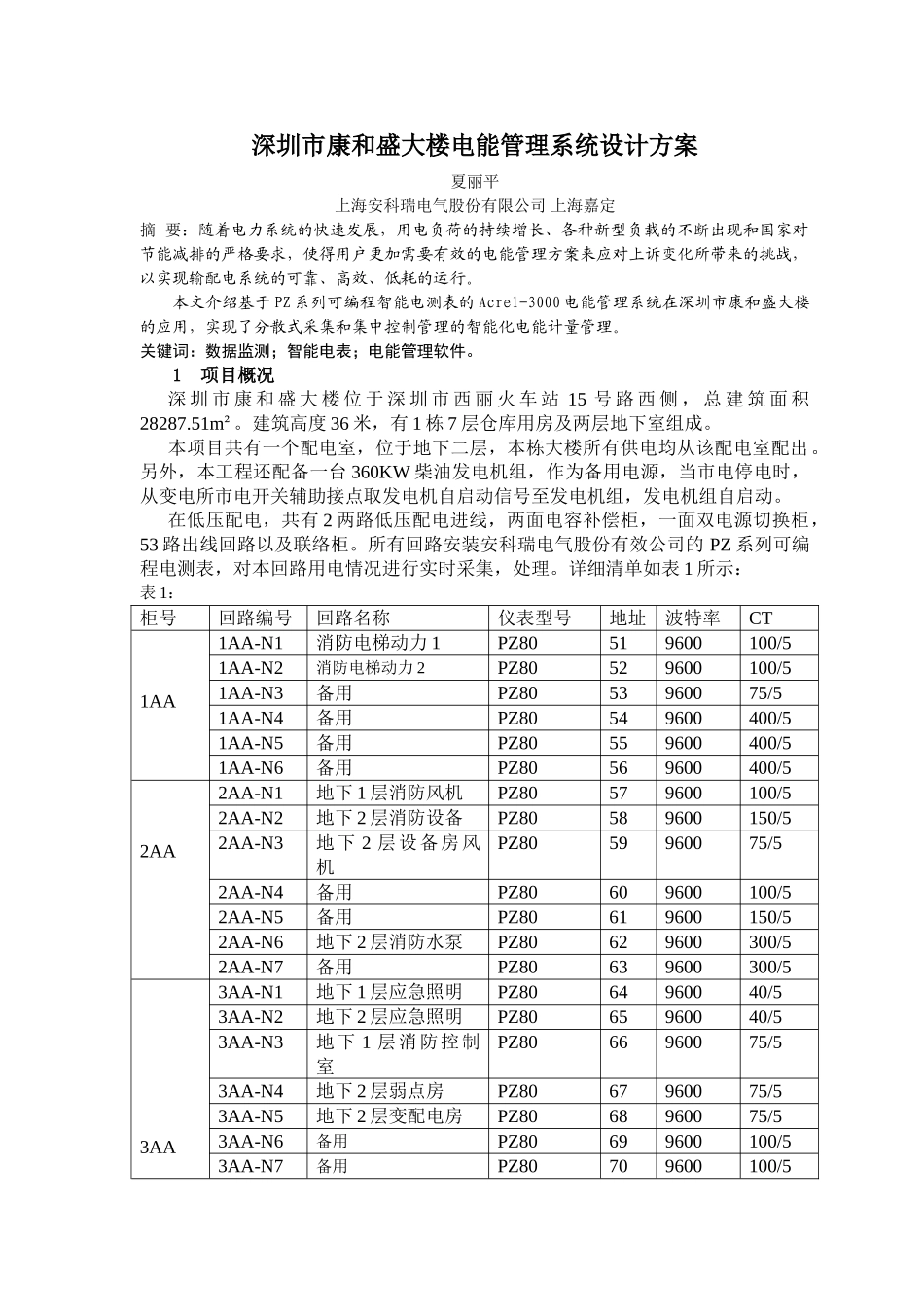

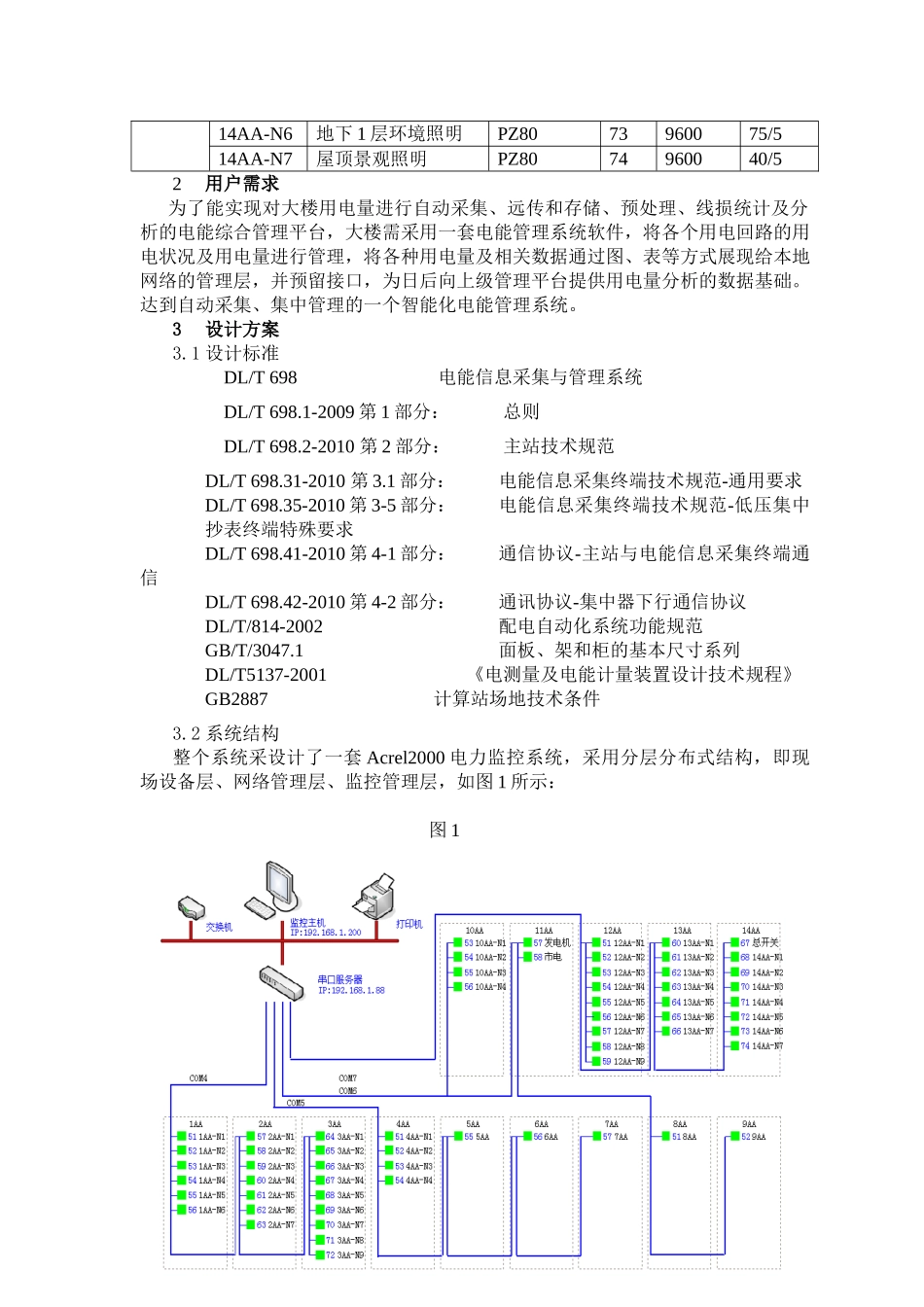

深圳市康和盛大楼电能管理系统设计方案夏丽平上海安科瑞电气股份有限公司上海嘉定摘要：随着电力系统的快速发展，用电负荷的持续增长、各种新型负载的不断出现和国家对节能减排的严格要求，使得用户更加需要有效的电能管理方案来应对上诉变化所带来的挑战，以实现输配电系统的可靠、高效、低耗的运行。本文介绍基于PZ系列可编程智能电测表的Acrel-3000电能管理系统在深圳市康和盛大楼的应用，实现了分散式采集和集中控制管理的智能化电能计量管理。关键词：数据监测；智能电表；电能管理软件。1项目概况深圳市康和盛大楼位于深圳市西丽火车站15号路西侧，总建筑面积28287.51m²。建筑高度36米，有1栋7层仓库用房及两层地下室组成。本项目共有一个配电室，位于地下二层，本栋大楼所有供电均从该配电室配出。另外，本工程还配备一台360KW柴油发电机组，作为备用电源，当市电停电时，从变电所市电开关辅助接点取发电机自启动信号至发电机组，发电机组自启动。在低压配电，共有2两路低压配电进线，两面电容补偿柜，一面双电源切换柜，53路出线回路以及联络柜。所有回路安装安科瑞电气股份有效公司的PZ系列可编程电测表，对本回路用电情况进行实时采集，处理。详细清单如表1所示：表1：柜号回路编号回路名称仪表型号地址波特率CT1AA1AA-N1消防电梯动力1PZ80519600100/51AA-N2消防电梯动力2PZ80529600100/51AA-N3备用PZ8053960075/51AA-N4备用PZ80549600400/51AA-N5备用PZ80559600400/51AA-N6备用PZ80569600400/52AA2AA-N1地下1层消防风机PZ80579600100/52AA-N2地下2层消防设备PZ80589600150/52AA-N3地下2层设备房风机PZ8059960075/52AA-N4备用PZ80609600100/52AA-N5备用PZ80619600150/52AA-N6地下2层消防水泵PZ80629600300/52AA-N7备用PZ80639600300/53AA3AA-N1地下1层应急照明PZ8064960040/53AA-N2地下2层应急照明PZ8065960040/53AA-N3地下1层消防控制室PZ8066960075/53AA-N4地下2层弱点房PZ8067960075/53AA-N5地下2层变配电房PZ8068960075/53AA-N6备用PZ80699600100/53AA-N7备用PZ80709600100/53AA-N8地下1,2层照明总箱PZ8071960075/53AA-N9备用PZ80729600100/54AA4AA-N11F~3F仓储PZ805196001500/54AA-N2备用PZ80529600400/54AA-N3备用PZ80539600100/54AA-N41F~4F应急照明PZ80549600300/55AA5AA电容补偿柜PZ80559600800/56AA6AA1TM进线PZ805696002000/57AA7AA联络PZ805796002000/58AA8AA2TM进线PZ805196002000/59AA9AA电容补偿柜PZ80529600800/510AA10AA-N14F~7F仓储PZ805396001500/510AA-N2备用PZ80549600400/510AA-N3备用PZ80559600400/510AA-N4备用PZ80569600200/511AA11AA发电机PZ805796001000/511AA11AA市电PZ805896001000/512AA12AA-N1地下1层应急照明PZ8051960040/512AA-N2地下2层应急照明PZ8052960040/512AA-N3地下3层消防控制室PZ8053960075/512AA-N4地下2层弱点机房PZ8054960075/512AA-N5地下2层变配电房PZ8055960075/512AA-N6消防电梯动力1PZ80569600100/512AA-N7屋顶人防报警PZ8057960040/512AA-N8消防电梯动力2PZ80589600100/512AA-N9备用PZ8059960075/513AA13AA-N1地下1层消防风机PZ80609600100/513AA-N2地下2层消防设备PZ80619600150/513AA-N3地下3层设备房风机PZ8062960075/513AA-N41F~7F应急照明PZ80639600300/513AA-N5备用PZ80649600150/513AA-N6地下2层消防水泵PZ80659600300/513AA-N7备用PZ80669600300/514AA14AA总总开关PZ80679600300/514AA-N1地下1层生活水泵PZ8068960050/514AA-N2地下2层非消防动力PZ8069960050/514AA-N3普通电梯1PZ8070960075/514AA-N4普通电梯2PZ8071960075/514AA-N5普通电梯3PZ8072960075/514AA-N6地下1层环境照明PZ8073960075/514AA-N7屋顶景观照明PZ8074960040/52用户需求为了能实现对大楼用电量进行自动采集、远传和存储、预处理、线损统计及分析的电能综合管理平台，大楼需采用一套电能管理系统软件，将各个用电回路的用电状况及用电量进行管理，将各种用电量及相关数据通过图、表等方式展现给本地网络的管理层，并预留接口，为日后向上级管理平台提供用电量分析的数据基础。达到自动采集、集中管理的一个智能化电能管理系统。3设计方...
