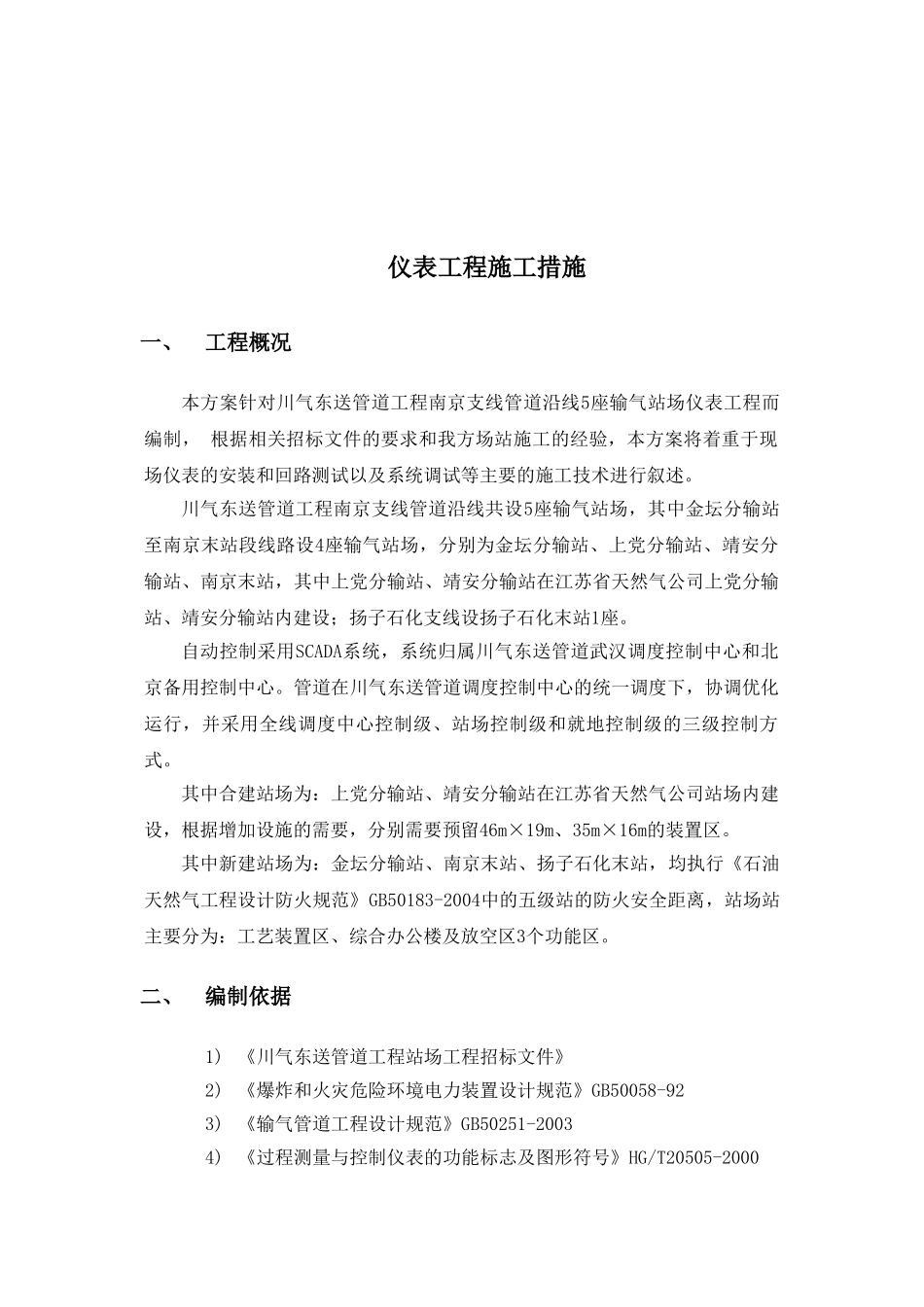

目录一、工程概况.....................................................2二、编制依据.....................................................2三、主要施工技术.................................................31.施工工序.....................................................32.施工准备.....................................................43.设备、材料、配件的入库验收...................................54.仪表的校验与调整.............................................55.电缆保护管敷设...............................................66.仪表盘柜安装.................................................77.电缆敷设.....................................................88.仪表设备安装.................................................99.系统安装:...................................................1010.调试一般要求:...............................................11四、工程质量管理：..............................................12五、HSE保证措施：..............................................14六、人员计划一览表..............................................15七、主要施工机具、施工手段用料一览表............................15八、JHA分析表..................................................17仪表工程施工措施一、工程概况本方案针对川气东送管道工程南京支线管道沿线5座输气站场仪表工程而编制，根据相关招标文件的要求和我方场站施工的经验，本方案将着重于现场仪表的安装和回路测试以及系统调试等主要的施工技术进行叙述。川气东送管道工程南京支线管道沿线共设5座输气站场，其中金坛分输站至南京末站段线路设4座输气站场，分别为金坛分输站、上党分输站、靖安分输站、南京末站，其中上党分输站、靖安分输站在江苏省天然气公司上党分输站、靖安分输站内建设；扬子石化支线设扬子石化末站1座。自动控制采用SCADA系统，系统归属川气东送管道武汉调度控制中心和北京备用控制中心。管道在川气东送管道调度控制中心的统一调度下，协调优化运行，并采用全线调度中心控制级、站场控制级和就地控制级的三级控制方式。其中合建站场为：上党分输站、靖安分输站在江苏省天然气公司站场内建设，根据增加设施的需要，分别需要预留46m×19m、35m×16m的装置区。其中新建站场为：金坛分输站、南京末站、扬子石化末站，均执行《石油天然气工程设计防火规范》GB50183-2004中的五级站的防火安全距离，站场站主要分为：工艺装置区、综合办公楼及放空区3个功能区。二、编制依据1)《川气东送管道工程站场工程招标文件》2)《爆炸和火灾危险环境电力装置设计规范》GB50058-923)《输气管道工程设计规范》GB50251-20034)《过程测量与控制仪表的功能标志及图形符号》HG/T20505-20005)《自动化仪表选型设计规定》HG/T20507-20006)《可编程控制器系统设计规定》HG/T20700-20007)《仪表供电设计规定》HG/T20509-20008)《信号报警、安全联锁系统设计规定》HG/T20511-20009)《油气田及管道计算机控制系统设计规范》SY/T0091-200610)《仪表系统接地设计规定》HG/T20513-200011)《自动化仪表工程施工及验收规范》GB50093-2002。三、主要施工技术1.施工工序材料、设备出库检验保护管敷设仪表校验与调整仪表盘柜安装施工准备配合土建预埋电缆敷设仪表设备安装试压气密校接线回路调试系统调试交工验收2.施工准备1）技术准备（1)进行施工前的图纸汇审并编制施工技术方案，经过监理和业主的审批。（2)对施工人员进行施工技术方案施工工序交底和HSE技术交底。2）人员准备（1)选择合格称职经验丰富的施工技术人员，选择有施工经验并持有效资格证书和上岗作业证的电焊工（2)电焊工和仪表安装人员在参加工程施工前要对其资格进行登记、报批，并在项目组备案。3）机具准备（1)配备足够的施工机具，并将有效证书报给监理及有关部门批准。（2)施工机具均要性能良好，并有专人进行维护保养。4）设备材料准备（1)按照施工图纸在施工前对仪表设备、材料和管件等...
