隧道施工质量保证体系及质量管理措VIP免费

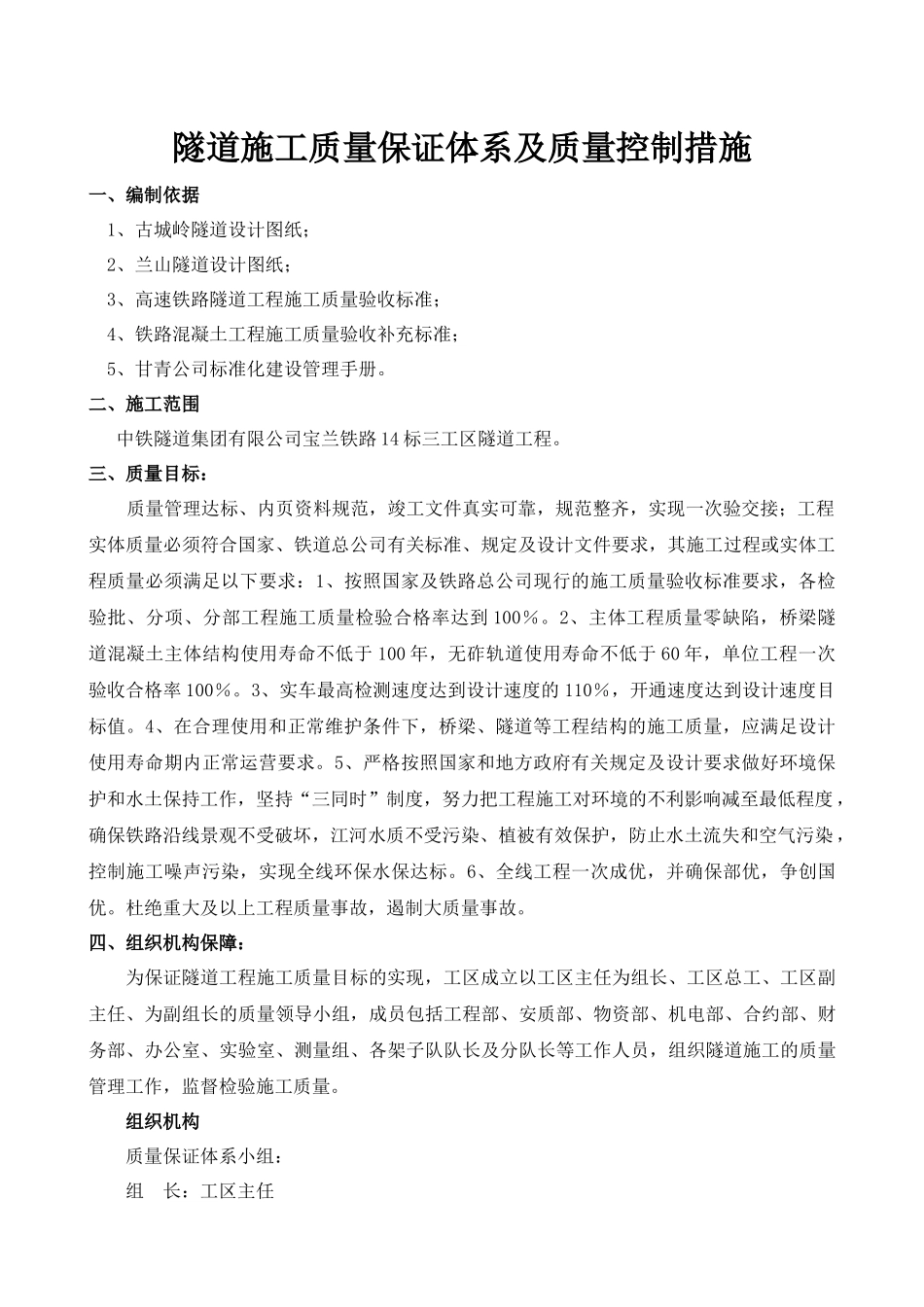

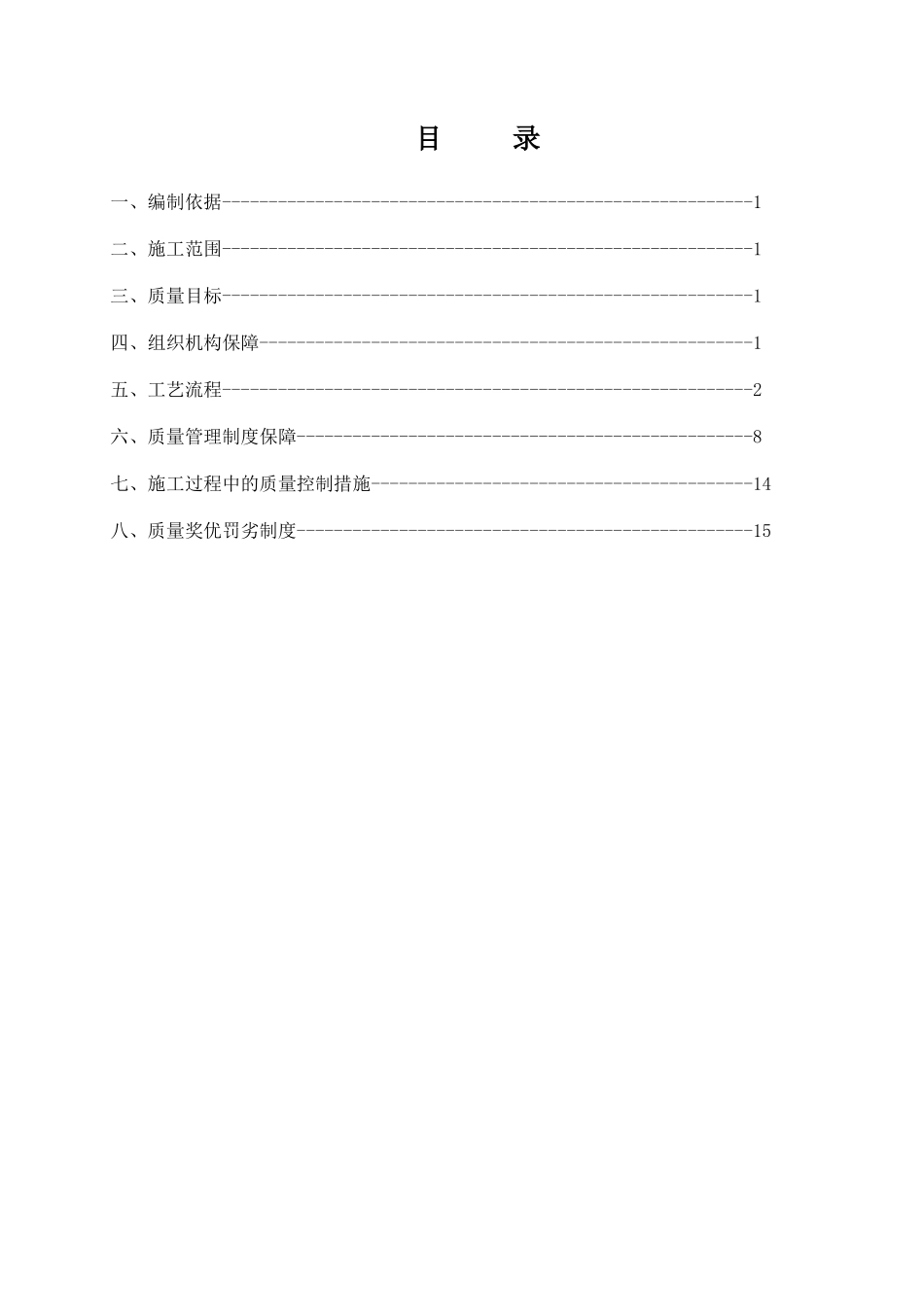

新建宝兰铁路客运专线BLTJ-14标三工区隧道施工质量保证体系及控制措施编制：审核：批准：中铁隧道集团有限公司宝兰铁路项目部三工区二O一三年十一月目录一、编制依据---------------------------------------------------------1二、施工范围---------------------------------------------------------1三、质量目标---------------------------------------------------------1四、组织机构保障-----------------------------------------------------1五、工艺流程---------------------------------------------------------2六、质量管理制度保障-------------------------------------------------8七、施工过程中的质量控制措施-----------------------------------------14八、质量奖优罚劣制度-------------------------------------------------15隧道施工质量保证体系及质量控制措施一、编制依据1、古城岭隧道设计图纸；2、兰山隧道设计图纸；3、高速铁路隧道工程施工质量验收标准；4、铁路混凝土工程施工质量验收补充标准；5、甘青公司标准化建设管理手册。二、施工范围中铁隧道集团有限公司宝兰铁路14标三工区隧道工程。三、质量目标：质量管理达标、内页资料规范，竣工文件真实可靠，规范整齐，实现一次验交接；工程实体质量必须符合国家、铁道总公司有关标准、规定及设计文件要求，其施工过程或实体工程质量必须满足以下要求：1、按照国家及铁路总公司现行的施工质量验收标准要求，各检验批、分项、分部工程施工质量检验合格率达到100％。2、主体工程质量零缺陷，桥梁隧道混凝土主体结构使用寿命不低于100年，无砟轨道使用寿命不低于60年，单位工程一次验收合格率100％。3、实车最高检测速度达到设计速度的110％，开通速度达到设计速度目标值。4、在合理使用和正常维护条件下，桥梁、隧道等工程结构的施工质量，应满足设计使用寿命期内正常运营要求。5、严格按照国家和地方政府有关规定及设计要求做好环境保护和水土保持工作，坚持“三同时”制度，努力把工程施工对环境的不利影响减至最低程度，确保铁路沿线景观不受破坏，江河水质不受污染、植被有效保护，防止水土流失和空气污染，控制施工噪声污染，实现全线环保水保达标。6、全线工程一次成优，并确保部优，争创国优。杜绝重大及以上工程质量事故，遏制大质量事故。四、组织机构保障：为保证隧道工程施工质量目标的实现，工区成立以工区主任为组长、工区总工、工区副主任、为副组长的质量领导小组，成员包括工程部、安质部、物资部、机电部、合约部、财务部、办公室、实验室、测量组、各架子队队长及分队长等工作人员，组织隧道施工的质量管理工作，监督检验施工质量。组织机构质量保证体系小组：组长：工区主任副组长：工区总工、工区副主任成员：工程部、安质部、物资部、机电部、合约部、财务部、办公室、实验室、测量组、各架子队队长及分队长组织措施：1、工区每月召开一次质量会议，各个部门通报本月质量检查记录的内容和次数，以及质量检查过程中的问题以及解决措施、时间；2、工区总工组织好现场施工技术交底，并形成交底记录。工区质检工程师负责组织督促各工区质量培训，每月形成培训计划，每月质量项目集中培训不少于2次。3、每周组织一次质量检查，对每次检查情况进行通报。报验程序：详见“报验程序流程图”五、工艺流程（1）隧道开挖工艺流程a、全断面开挖详见“全断面开挖施工工艺流程图（一）”施工准备测量中线、水平画轮廓线装药联结起爆网络爆眼布置钻孔钻爆设计起爆通风、降尘钻孔台车就位警戒清除危岩、处理瞎炮出碴全断面开挖施工工艺流程图（一）b、台阶法开挖详见“台阶法开挖施工工艺流程图(二)”超前支护施工上台阶开挖上台阶支护下台阶开挖下台阶支护监控量测数据处理信息反馈仰拱开挖浇注防水层施工衬砌施工1.锚杆准备2．钢筋网准备3.钢架准备4.喷砼准备台阶法开挖施工工艺流程图（二）（2）隧道初期支护工艺流程a、沙浆锚杆施工工艺框图（三）”侧墙超前或拱部施工准备锚杆孔位放样钻孔设备就位钻锚杆孔锚杆制作准备注浆材料注浆设备就位锚杆孔冲洗搅拌砂浆注浆安装锚杆及排气管...
