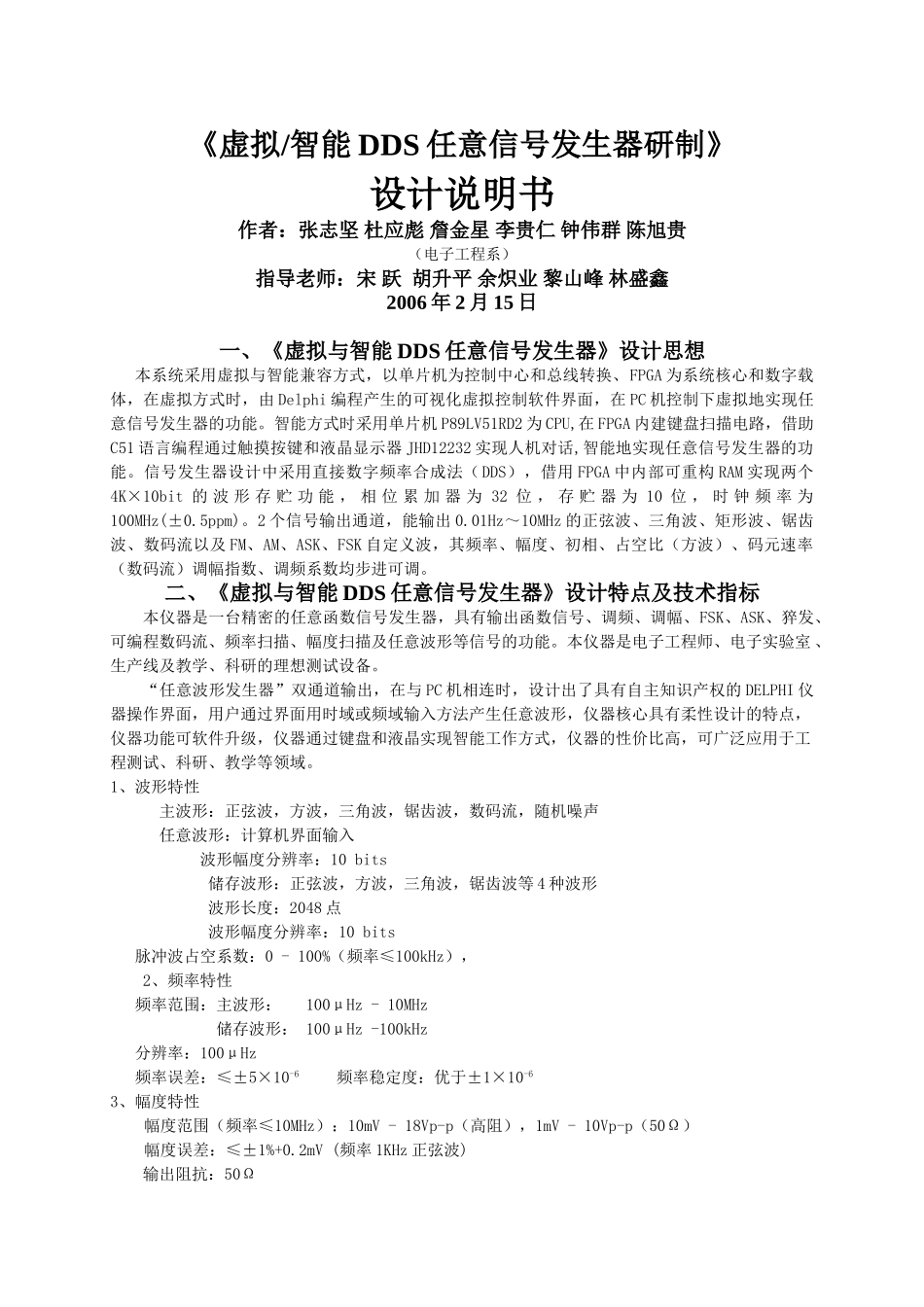

虚拟智能DDS任意信号发生器研制_第1页
1/5

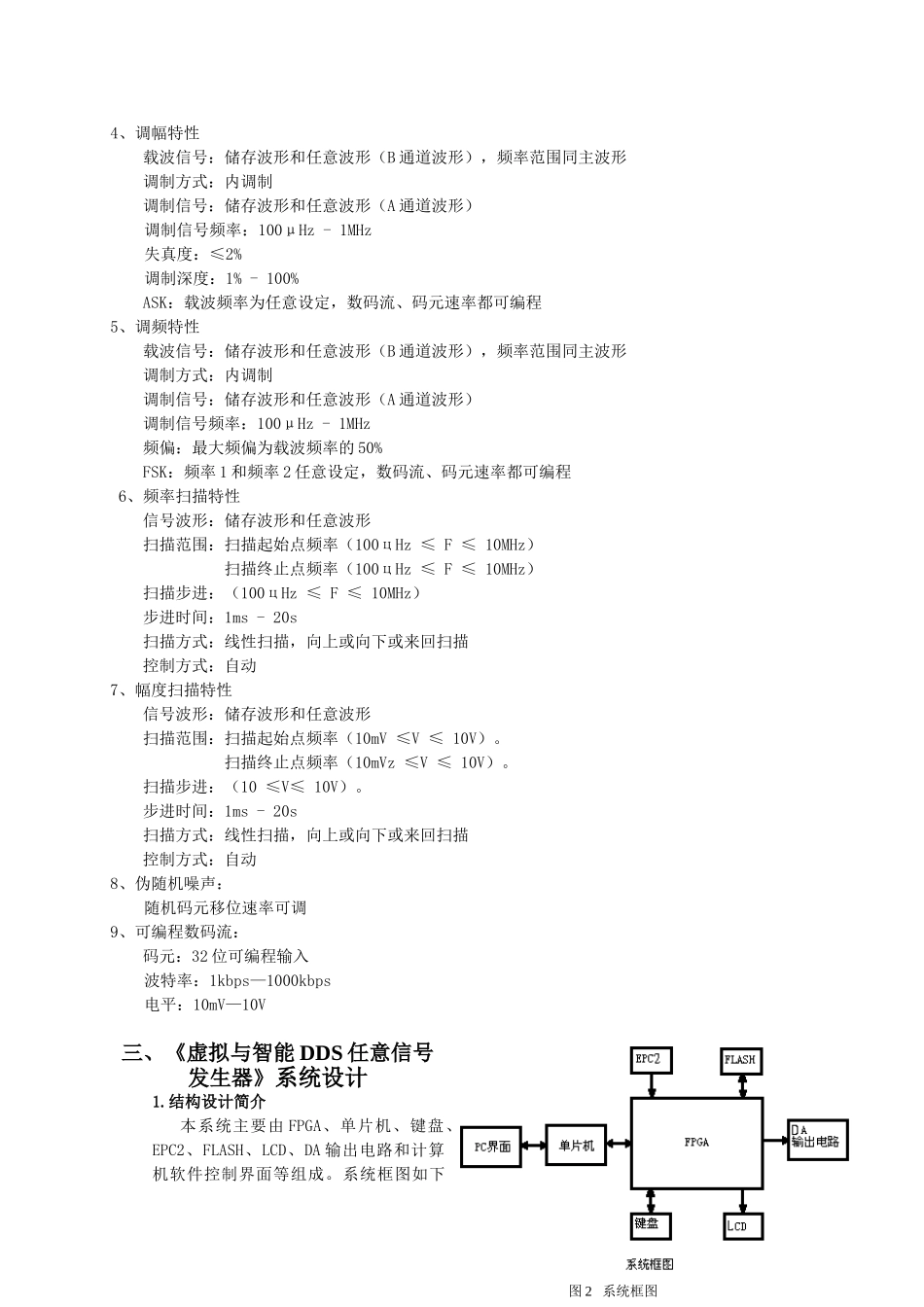

虚拟智能DDS任意信号发生器研制_第2页
2/5

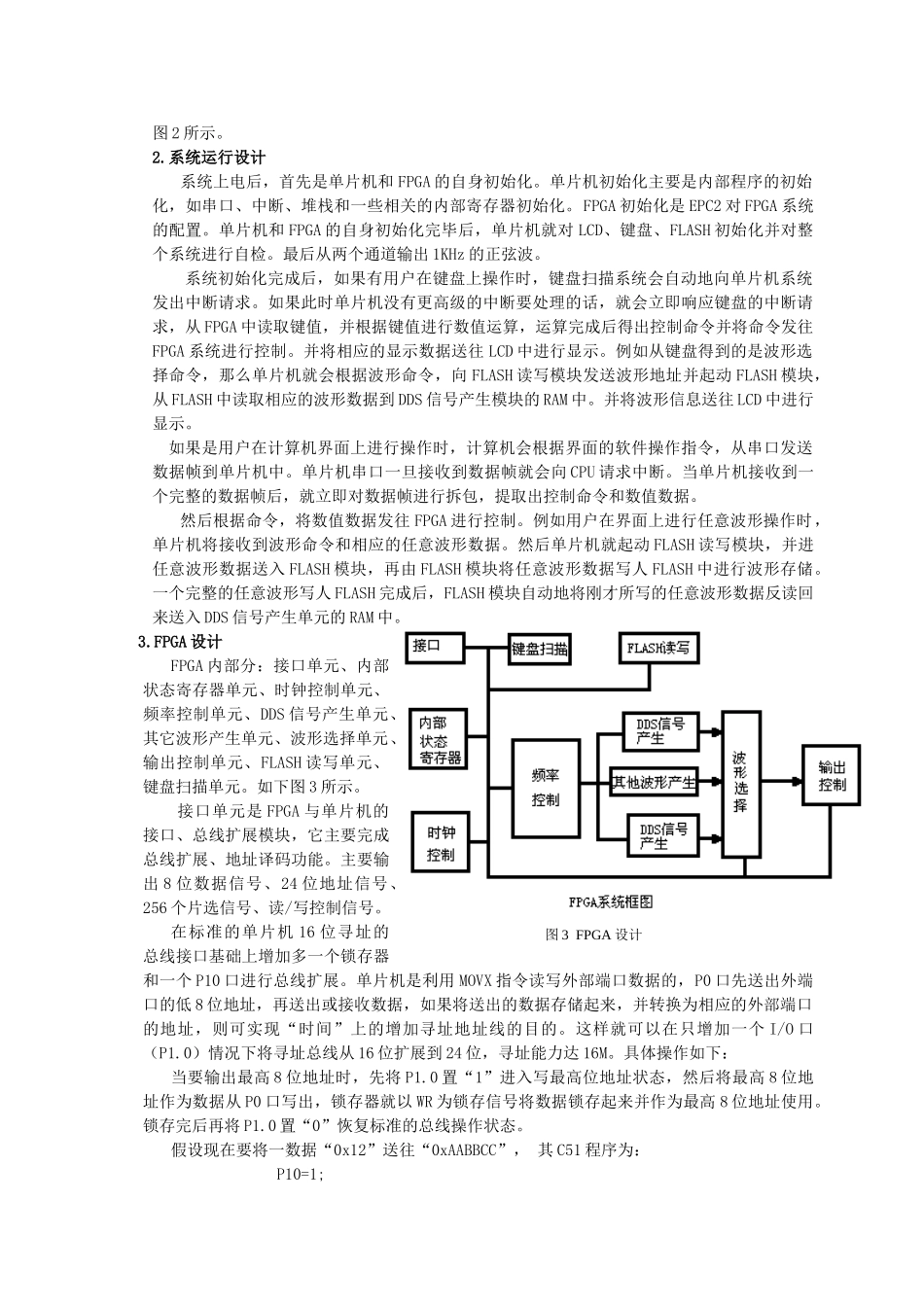

虚拟智能DDS任意信号发生器研制_第3页
3/5
《虚拟/智能DDS任意信号发生器研制》设计说明书作者:张志坚杜应彪詹金星李贵仁钟伟群陈旭贵(电子工程系)指导老师:宋跃胡升平余炽业黎山峰林盛鑫2006年2月15日一、《虚拟与智能DDS任意信号发生器》设计思想本系统采用虚拟与智能兼容方式,以单片机为控制中心和总线转换、FPGA为系统核心和数字载体,在虚拟方式时,由Delphi编程产生的可视化虚拟控制软件界面,在PC机控制下虚拟地实现任意信号发生器的功能。智能方式时采用单片机P89LV51RD2为CPU,在FPGA内建键盘扫描电路,借助C51语言编程通过触摸按键和液晶显示器JHD12232实现人机对话,智能地实现任意信号发生器的功能。信号发生器设计中采用直接数字频率合成法(DDS),借用FPGA中内部可重构RAM实现两个4K×10bit的波形存贮功能,相位累加器为32位,存贮器为10位,时钟频率为100MHz(±0.5ppm)。2个信号输出通道,能输出0.01Hz~10MHz的正弦波、三角波、矩形波、锯齿波、数码流以及FM、AM、ASK、FSK自定义波,其频率、幅度、初相、占空比(方波)、码元速率(数码流)调幅指数、调频系数均步进可调。二、《虚拟与智能DDS任意信号发生器》设计特点及技术指标本仪器是一台精密的任意函数信号发生器,具有输出函数信号、调频、调幅、FSK、ASK、猝发、可编程数码流、频率扫描、幅度扫描及任意波形等信号的功能。本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。“任意波形发生器”双通道输出,在与PC机相连时,设计出了具有自主知识产权的DELPHI仪器操作界面,用户通过界面用时域或频域输入方法产生任意波形,仪器核心具有柔性设计的特点,仪器功能可软件升级,仪器通过键盘和液晶实现智能工作方式,仪器的性价比高,可广泛应用于工程测试、科研、教学等领域。1、波形特性主波形:正弦波,方波,三角波,锯齿波,数码流,随机噪声任意波形:计算机界面输入波形幅度分辨率:10bits储存波形:正弦波,方波,三角波,锯齿波等4种波形波形长度:2048点波形幅度分辨率:10bits脉冲波占空系数:0-100%(频率≤100kHz),2、频率特性频率范围:主波形:100μHz-10MHz储存波形:100μHz-100kHz分辨率:100μHz频率误差:≤±5×10-6频率稳定度:优于±1×10-63、幅度特性幅度范围(频率≤10MHz):10mV-18Vp-p(高阻),1mV-10Vp-p(50Ω)幅度误差:≤±1%+0.2mV(频率1KHz正弦波)输出阻抗:50Ω4、调幅特性载波信号:储存波形和任意波形(B通道波形),频率范围同主波形调制方式:内调制调制信号:储存波形和任意波形(A通道波形)调制信号频率:100μHz-1MHz失真度:≤2%调制深度:1%-100%ASK:载波频率为任意设定,数码流、码元速率都可编程5、调频特性载波信号:储存波形和任意波形(B通道波形),频率范围同主波形调制方式:内调制调制信号:储存波形和任意波形(A通道波形)调制信号频率:100μHz-1MHz频偏:最大频偏为载波频率的50%FSK:频率1和频率2任意设定,数码流、码元速率都可编程6、频率扫描特性信号波形:储存波形和任意波形扫描范围:扫描起始点频率(100цHz≤F≤10MHz)扫描终止点频率(100цHz≤F≤10MHz)扫描步进:(100цHz≤F≤10MHz)步进时间:1ms-20s扫描方式:线性扫描,向上或向下或来回扫描控制方式:自动7、幅度扫描特性信号波形:储存波形和任意波形扫描范围:扫描起始点频率(10mV≤V≤10V)。扫描终止点频率(10mVz≤V≤10V)。扫描步进:(10≤V≤10V)。步进时间:1ms-20s扫描方式:线性扫描,向上或向下或来回扫描控制方式:自动8、伪随机噪声:随机码元移位速率可调9、可编程数码流:码元:32位可编程输入波特率:1kbps—1000kbps电平:10mV—10V三、《虚拟与智能DDS任意信号发生器》系统设计1.结构设计简介本系统主要由FPGA、单片机、键盘、EPC2、FLASH、LCD、DA输出电路和计算机软件控制界面等组成。系统框图如下图2系统框图图2所示。2.系统运行设计系统上电后,首先是单片机和FPGA的自身初始化。单片机初始化主要是内部程序的初始化,如串口、中断、堆栈和一些相关的内部寄存器初始化。FPGA初始化是EPC2对FPGA系统的配置。单片机和FPGA的自身初始化完毕后,单片机就对LCD、键盘...
