西门子伺服传动技术在凹印机领域的应用VIP免费

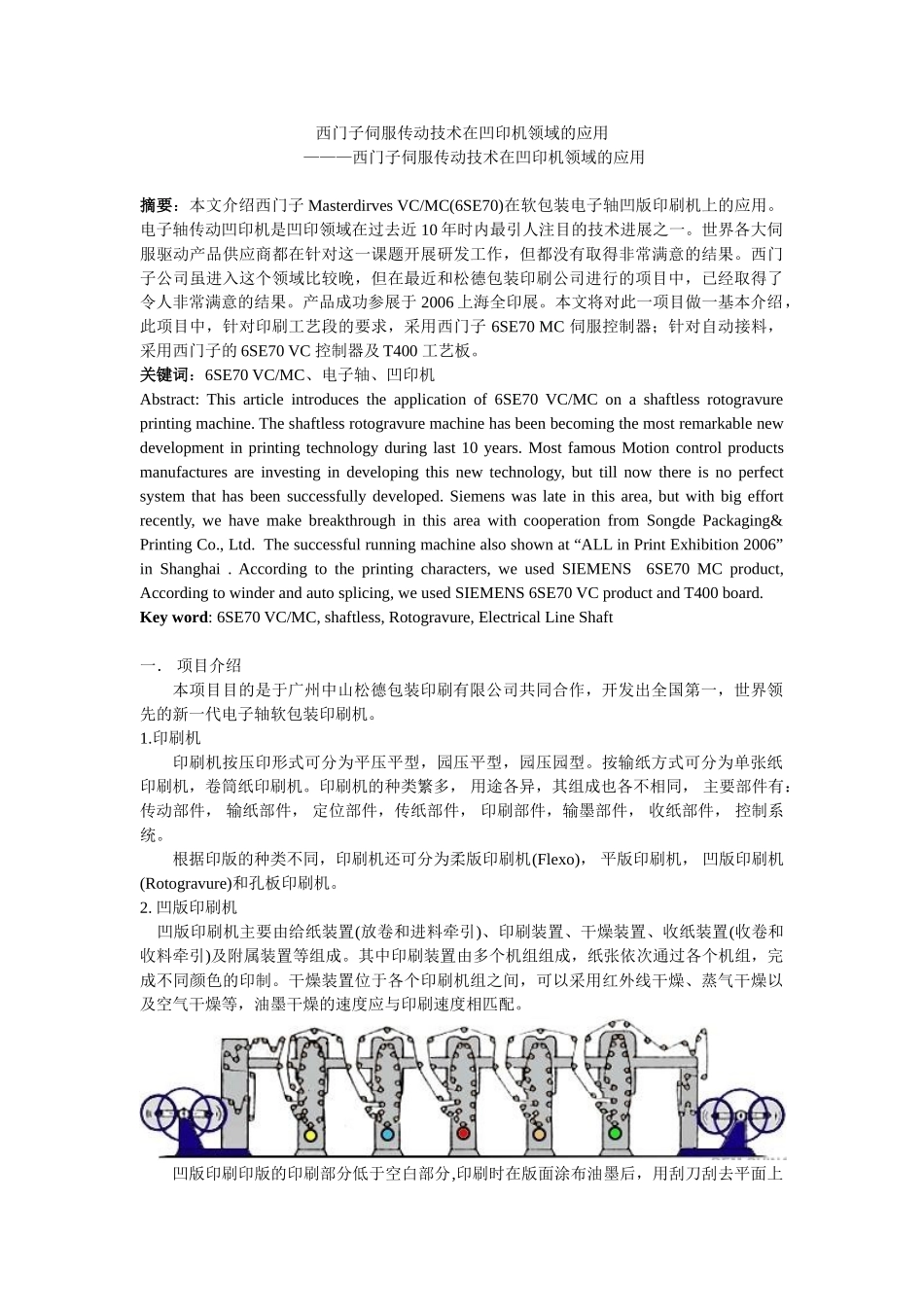

西门子伺服传动技术在凹印机领域的应用———西门子伺服传动技术在凹印机领域的应用摘要：本文介绍西门子MasterdirvesVC/MC(6SE70)在软包装电子轴凹版印刷机上的应用。电子轴传动凹印机是凹印领域在过去近10年时内最引人注目的技术进展之一。世界各大伺服驱动产品供应商都在针对这一课题开展研发工作，但都没有取得非常满意的结果。西门子公司虽进入这个领域比较晚，但在最近和松德包装印刷公司进行的项目中，已经取得了令人非常满意的结果。产品成功参展于2006上海全印展。本文将对此一项目做一基本介绍，此项目中，针对印刷工艺段的要求，采用西门子6SE70MC伺服控制器；针对自动接料，采用西门子的6SE70VC控制器及T400工艺板。关键词：6SE70VC/MC、电子轴、凹印机Abstract:Thisarticleintroducestheapplicationof6SE70VC/MConashaftlessrotogravureprintingmachine.Theshaftlessrotogravuremachinehasbeenbecomingthemostremarkablenewdevelopmentinprintingtechnologyduringlast10years.MostfamousMotioncontrolproductsmanufacturesareinvestingindevelopingthisnewtechnology,buttillnowthereisnoperfectsystemthathasbeensuccessfullydeveloped.Siemenswaslateinthisarea,butwithbigeffortrecently,wehavemakebreakthroughinthisareawithcooperationfromSongdePackaging&PrintingCo.,Ltd.Thesuccessfulrunningmachinealsoshownat“ALLinPrintExhibition2006”inShanghai.Accordingtotheprintingcharacters,weusedSIEMENS6SE70MCproduct,Accordingtowinderandautosplicing,weusedSIEMENS6SE70VCproductandT400board.Keyword:6SE70VC/MC,shaftless,Rotogravure,ElectricalLineShaft一．项目介绍本项目目的是于广州中山松德包装印刷有限公司共同合作，开发出全国第一，世界领先的新一代电子轴软包装印刷机。1.印刷机印刷机按压印形式可分为平压平型，园压平型，园压园型。按输纸方式可分为单张纸印刷机，卷筒纸印刷机。印刷机的种类繁多，用途各异，其组成也各不相同，主要部件有：传动部件，输纸部件，定位部件，传纸部件，印刷部件，输墨部件，收纸部件，控制系统。根据印版的种类不同，印刷机还可分为柔版印刷机(Flexo)，平版印刷机，凹版印刷机(Rotogravure)和孔板印刷机。2.凹版印刷机凹版印刷机主要由给纸装置(放卷和进料牵引)、印刷装置、干燥装置、收纸装置(收卷和收料牵引)及附属装置等组成。其中印刷装置由多个机组组成，纸张依次通过各个机组，完成不同颜色的印制。干燥装置位于各个印刷机组之间，可以采用红外线干燥、蒸气干燥以及空气干燥等，油墨干燥的速度应与印刷速度相匹配。凹版印刷印版的印刷部分低于空白部分,印刷时在版面涂布油墨后，用刮刀刮去平面上（即空白部分）的油墨，使油墨只保留在版面低凹的印刷部上，再在版面上放置吸墨力强的承印物，施以较大的压力，使版面上印刷部分的油墨转移到承印物上，获得印刷品。凹版印刷品的图像层次由印版表面凹槽的深浅程度决定：凹陷越深，印刷品表面留下的墨层越厚；凹陷越浅，墨层越薄。凹版印刷机具有以下特点：1.印刷色彩层次丰富；2.由于制版是在滚筒上直接进行,所以制版时间较长；3.耐印率高达几百万，适合大批量印刷；4.整体机器造价较高。凹印作为一种主要的印刷工艺，由于其拥有较高的耐印率，极好的印刷质量和较快的印制速度，使其在印刷领域不断扩展着市场份额。传统意义上，凹印机适用于印量超过60，000份的生产作业，但是由于自动化程度的提高和滚筒准备时间的缩短，所以，凹印机的适用范围也在不断拓宽。目前，凹印这一技术在国际上得到了广泛应用，欧洲企业近几年制造的高档印刷机已广泛采用这一技术。凹版印刷主要用在纸包装印刷；塑料软包装印刷；出版印刷装饰印刷；有价证券印刷。在欧洲包装领域，基于许多品牌拥有者都在致力于印刷质量的提高，凹印在多种印刷方式中占据着绝对的市场份额，并逐渐地夺回了柔印（主要的竞争对手）曾经夺走的市场。在装饰凹印领域，凹印主要用于印制墙纸，地板革以及纺织品等。在出版凹印领域，包括印杂志，目录以及大量发行的邮寄广告。凹印同样也适用于大量发行...
