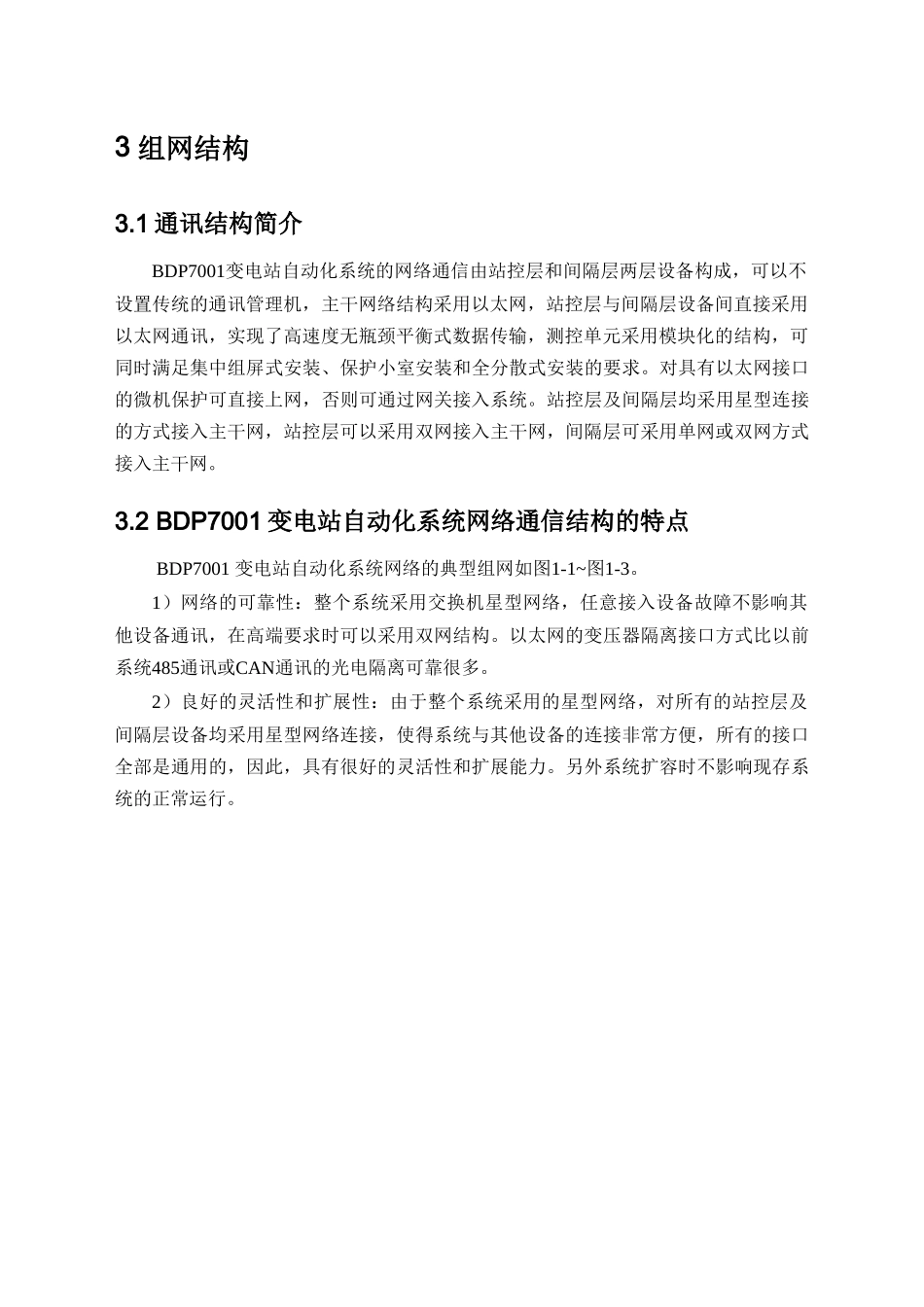

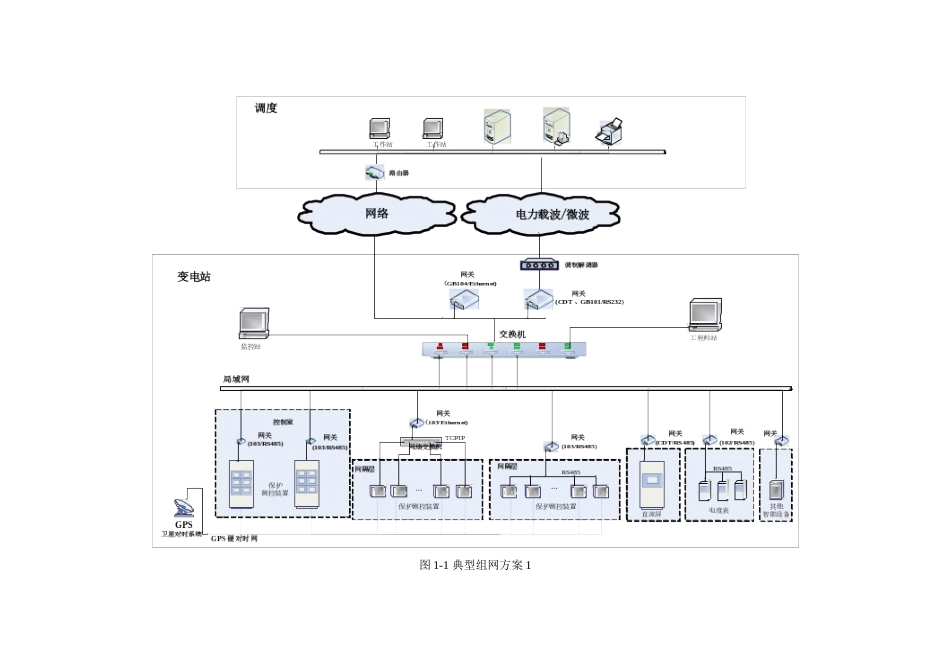

网关（协议转换器）使用说明书1概述网关(规约转换器)设备是石家庄市博大工控有限公司BDP7001变电站自动化系统中当地监控计算机或调度计算机与保护装置、电度表、直流屏或其他厂家的IED设备之间地规约转换器，在整个BDP7001系统的网络通讯系统中起着很重要的作用。根据功能的不同，网关分为以下两种：1）规约转发类网关。该类网关的主要功能是规约转发，实现远动功能或后台监控功能。基本上涵盖了国内调度系统目前采用的主要通信规约，对电力系统的调度主站提供广泛的支持。其中多种远动规约实现采用了成熟的模块，这些成熟的规约模块已经在许多个变电站自动化系统工程中长期运行，稳定可靠性得到了很好的验证。其中主要包括部颁CDT规约网关、GB101协议网关，1801协议网关等。2）现场智能设备的数据采集网关。该类网关的主要功能是通过智能设备采集现场的运行数据。能够把不具备以太网接口的智能设备，通过规约转换接入以太网，例如可以把RS232/485接口的设备接入以太网。主要包括IEC60870-5-103协议网关、直流屏协议网关，电度表协议网关等。网关设计为黑盒子模块形式，便于就近安装，因此一个网关只完成一个特定的功能，当系统需要增加一个新的智能设备时，只需增加一个相应的网关，接入局域网即可，这样在保持原有的系统不变的情况下，能够很方便的扩充系统。2功能特点1)采用ARM7系列32位单片机.2)采用成熟的实时多任务操作系统。3)提供一个10M/100M以太网接口，两个串行接口。4)网关的基本配置或转发数据的组织只需在计算机上打开浏览器的WEB浏览页配置即可，不需其它应用程序。5)提供运行状态指示灯和网络/串口通信状态指示灯。6)网关采用模块化设计，一个网关实现特定的协议转换功能，在硬件和软件上相互独立。7)网关之间通过TCP/IP实现数据的共享。3组网结构3.1通讯结构简介BDP7001变电站自动化系统的网络通信由站控层和间隔层两层设备构成，可以不设置传统的通讯管理机，主干网络结构采用以太网，站控层与间隔层设备间直接采用以太网通讯，实现了高速度无瓶颈平衡式数据传输，测控单元采用模块化的结构，可同时满足集中组屏式安装、保护小室安装和全分散式安装的要求。对具有以太网接口的微机保护可直接上网，否则可通过网关接入系统。站控层及间隔层均采用星型连接的方式接入主干网，站控层可以采用双网接入主干网，间隔层可采用单网或双网方式接入主干网。3.2BDP7001变电站自动化系统网络通信结构的特点BDP7001变电站自动化系统网络的典型组网如图1-1~图1-3。1）网络的可靠性：整个系统采用交换机星型网络，任意接入设备故障不影响其他设备通讯，在高端要求时可以采用双网结构。以太网的变压器隔离接口方式比以前系统485通讯或CAN通讯的光电隔离可靠很多。2）良好的灵活性和扩展性：由于整个系统采用的星型网络，对所有的站控层及间隔层设备均采用星型网络连接，使得系统与其他设备的连接非常方便，所有的接口全部是通用的，因此，具有很好的灵活性和扩展能力。另外系统扩容时不影响现存系统的正常运行。图1-1典型组网方案1图1-2典型组网方案2图1-3典型组网方案34技术指标4.1基本数据供电电源：DC24V，0.2A。功率消耗最大3W.网口:1个，速度10M/100M，接口为RJ-45。串口：2个串行接口，通过内部跳线可以配置成RS-232接口或RS-485接口，波特率300bps~9600bps，数据位、停止位、校验位可以设置。4.2环境条件1）工作：－25℃～＋55℃。2）贮存：－25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置能正常工作。4）相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃且表面无凝露。3）大气压力：80kPa～110kPa（相当海拔高度2km及以下）。4.3数据容量1）测量点总数（包括遥测遥信遥脉等）：2200个。2）控制点总数（包括各种控制点）：600个。3）监控主站总数（包括操作员站和远动站）：5个。5网页设置5.1管理页面管理网页界面如图1-2。图中在网页管理的下边依次是基本配置1、基本配置2、遥信配置、遥测配置、遥控配置、遥脉配置、网口配置、串口1配置、串口2配置，单击其中一个会自动弹出相应的配置页面。图-1-2管理网...
