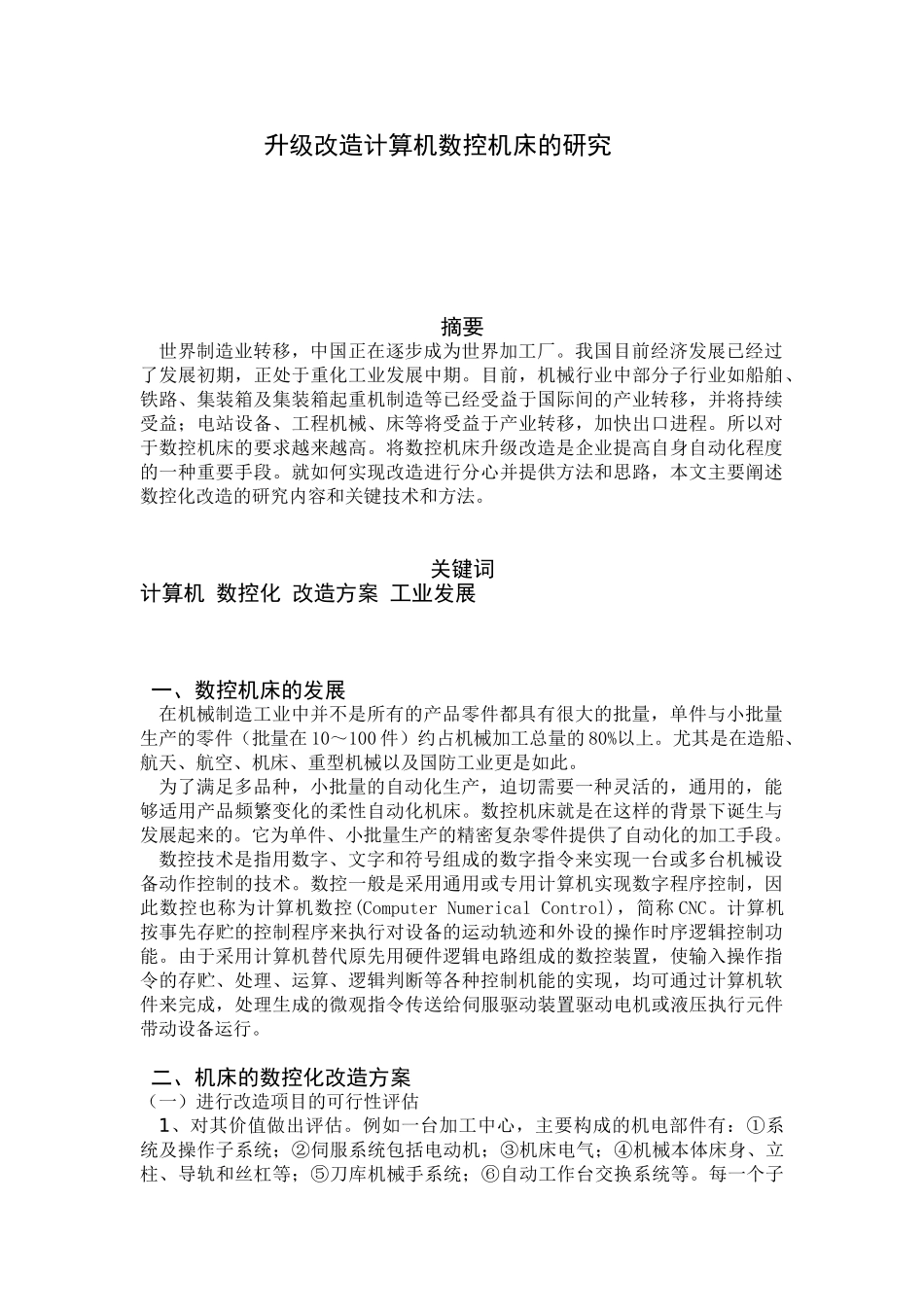

升级改造计算机数控机床的研究摘要世界制造业转移，中国正在逐步成为世界加工厂。我国目前经济发展已经过了发展初期，正处于重化工业发展中期。目前，机械行业中部分子行业如船舶、铁路、集装箱及集装箱起重机制造等已经受益于国际间的产业转移，并将持续受益；电站设备、工程机械、床等将受益于产业转移，加快出口进程。所以对于数控机床的要求越来越高。将数控机床升级改造是企业提高自身自动化程度的一种重要手段。就如何实现改造进行分心并提供方法和思路，本文主要阐述数控化改造的研究内容和关键技术和方法。关键词计算机数控化改造方案工业发展一、数控机床的发展在机械制造工业中并不是所有的产品零件都具有很大的批量，单件与小批量生产的零件（批量在10～100件）约占机械加工总量的80%以上。尤其是在造船、航天、航空、机床、重型机械以及国防工业更是如此。为了满足多品种，小批量的自动化生产，迫切需要一种灵活的，通用的，能够适用产品频繁变化的柔性自动化机床。数控机床就是在这样的背景下诞生与发展起来的。它为单件、小批量生产的精密复杂零件提供了自动化的加工手段。数控技术是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。数控一般是采用通用或专用计算机实现数字程序控制，因此数控也称为计算机数控(ComputerNumericalControl)，简称CNC。计算机按事先存贮的控制程序来执行对设备的运动轨迹和外设的操作时序逻辑控制功能。由于采用计算机替代原先用硬件逻辑电路组成的数控装置，使输入操作指令的存贮、处理、运算、逻辑判断等各种控制机能的实现，均可通过计算机软件来完成，处理生成的微观指令传送给伺服驱动装置驱动电机或液压执行元件带动设备运行。二、机床的数控化改造方案（一）进行改造项目的可行性评估1、对其价值做出评估。例如一台加工中心，主要构成的机电部件有：①系统及操作子系统；②伺服系统包括电动机；③机床电气；④机械本体床身、立柱、导轨和丝杠等；⑤刀库机械手系统；⑥自动工作台交换系统等。每一个子系统根据实际情况，都可以做出相应的价值评估。2、评估改造后能达到的目标，即有什么样的机床准确度和使用性能。3、进行成本的估算，即投入资金的评估。投入资金多少与制订改造目标高低密切相关。投人的改造费用主要由下列项目构成：①数控系统及相关伺服系统；②机床电气及附件更换；③机床机械元部件准确度修复和维修保养；④机床辅助系统如液压系统、冷却系统等维修保养；⑤机床外观质量的修复；⑥机床改造后的调试检测；⑦机床改造所需的技术劳务费。在受改造费用限制时，可以修改改造目标，降低一些要求以减少投入费用。4、对改造方案进行风险评估。在做改造方案时，不可能对设备进行现状大解剖，不可能拿到机床现状准确测试数据，因此在以后实施改造工作中还会碰到意料之外的问题。因此必须做出风险评估和制订相应对策。一般做法是在工程项目费中，设置不可预见费用。5、性能价格比评估。为了在经济上有定量分析的依据，常选一台现在市场上性能相似的商品价格作为标准进行比较。（二）数控系统的选择数控系统是机床的核心，在选择时要对其性能、经济性及维修服务等进行综合考虑。数控系统主要有3种类型：步进电机拖动的开环系统；异步电动机或直流电机拖动，光栅测量反馈的闭环数控系统；交/直流伺服电机拖动，编码器反馈的半闭环数控系统。其中步进电机拖动的开环系统的伺服驱动装置主要是步进电机、功率步进电机等。由数控系统送出的进给指令脉冲，经驱动电路控制和功率放大后，使步进电机转动，通过齿轮副与滚珠丝杠副驱动执行部件。该系统的位移准确度主要决定于步进电机的角位移准确度，齿轮丝杠等传动元件的节距准确度，所以系统的位移准确度较低。但该系统结构简单，调试维修方便，工作可靠，成本低，易改装成功。（三）伺服系统的选择伺服系统是数控机床的重要组成部分，它既是数控系统CNC系统与刀具、主轴间的信息传递环节，又是能量放大与传递的环节。它的性能在很大程度上决定了数控机床的性能。例如，数控机床的最高移动速度、跟踪度、定位度等重要指标均取决于伺服系统的动态。...
