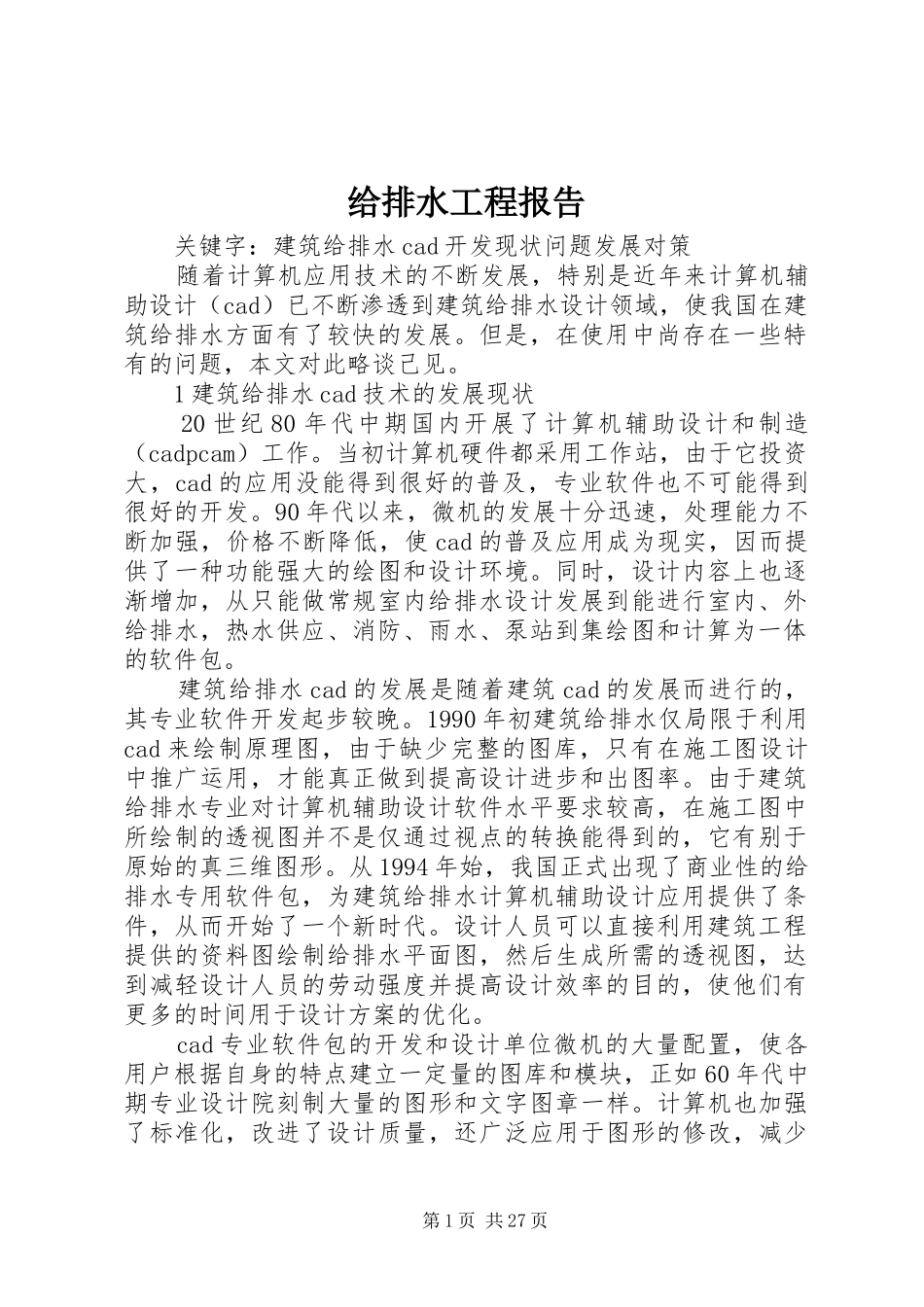

给排水工程报告关键字：建筑给排水cad开发现状问题发展对策随着计算机应用技术的不断发展，特别是近年来计算机辅助设计（cad）已不断渗透到建筑给排水设计领域，使我国在建筑给排水方面有了较快的发展。但是，在使用中尚存在一些特有的问题，本文对此略谈己见。1建筑给排水cad技术的发展现状20世纪80年代中期国内开展了计算机辅助设计和制造（cadpcam）工作。当初计算机硬件都采用工作站，由于它投资大，cad的应用没能得到很好的普及，专业软件也不可能得到很好的开发。90年代以来，微机的发展十分迅速，处理能力不断加强，价格不断降低，使cad的普及应用成为现实，因而提供了一种功能强大的绘图和设计环境。同时，设计内容上也逐渐增加，从只能做常规室内给排水设计发展到能进行室内、外给排水，热水供应、消防、雨水、泵站到集绘图和计算为一体的软件包。建筑给排水cad的发展是随着建筑cad的发展而进行的，其专业软件开发起步较晚。1990年初建筑给排水仅局限于利用cad来绘制原理图，由于缺少完整的图库，只有在施工图设计中推广运用，才能真正做到提高设计进步和出图率。由于建筑给排水专业对计算机辅助设计软件水平要求较高，在施工图中所绘制的透视图并不是仅通过视点的转换能得到的，它有别于原始的真三维图形。从1994年始，我国正式出现了商业性的给排水专用软件包，为建筑给排水计算机辅助设计应用提供了条件，从而开始了一个新时代。设计人员可以直接利用建筑工程提供的资料图绘制给排水平面图，然后生成所需的透视图，达到减轻设计人员的劳动强度并提高设计效率的目的，使他们有更多的时间用于设计方案的优化。cad专业软件包的开发和设计单位微机的大量配置，使各用户根据自身的特点建立一定量的图库和模块，正如60年代中期专业设计院刻制大量的图形和文字图章一样。计算机也加强了标准化，改进了设计质量，还广泛应用于图形的修改，减少第1页共27页了重复工作量，使设计人员摆脱了机械记忆和大量、单调的查资料工作。例如设计人员可随时从计算机中查到有关规范内容、资料数据和习惯做法等，做出决策，替代了很多繁琐的工作。2开发和应用中存在的问题除了软件开发起步晚、资金少起点低、技术差、及软件汉化水平低等普遍存在的问题之外，我国的建筑给排水cad还存在一些特有的问题。2.1软件开发全面规划问题目前我国建筑给排水软件开发的单位、人员很多，但是力量分散，各自为政，互不通气。缺乏全面规划，没有统一标准，各种软件互不兼容、互相排斥，软件开发水平比世界先进水平差之甚大。有些软件只是在低水平上的重复，缺乏特色，有的甚至存在不应有的错误。这种一哄而上的做法不但令软件用户即工程设计人员无所适从，也给软件的进一步开发设置了障碍。这个问题要解决，除了优胜劣汰的市场法则之外，还需要行业管理部门的有效管理。2.2成图软件我国现有的建筑给排水cad软件大都是在美国autodesk公司的cad软件autocad基础上开发的。尽管autocad是世界上迄今为止最优秀的通用计算机辅助设计软件之一。但也有一些不足：一是软件兼容性不好，即autocad生成的图形文件不能被很多软件所调用，autocad也难以接受其它软件所产生的图形;二是虽然带有autolisp作为二次开发工具，但这种以表作为处理对象的程序设计语言运行速度慢，而且不易掌握，给设计人员结合自身情况对软件进行二次开发造成困难（这两个问题在1210版本中有所改善，增加了输出输入图形文件的格式，并可运用c语言程序等）。另一个问题是版权问题，尽管我国也出现了不用autocad支持，自行开发全套建筑类各专业成图软件，在软件集成化方面有了相当大的进展，但要在功能上全面赶上autocad、特别是在图形编辑与修改方面达到较高的水平，还有相当多的工作要做。在这种情况下，为了整个软件的先进性，在今后相当长的一段时间内，我们还需使用国外的成图软件。第2页共27页2.3数据结构与专业计算功能问题通过应用实践，现国内大多数软件还不具备较好的计算功能，而计算的增加势必提高绘图的精度，对用户的要求更严格，这也给程序设计提出了更高的要求。为此建筑给排水cad软件应采用自身建立的数据库，它是专业计算的基础，...
