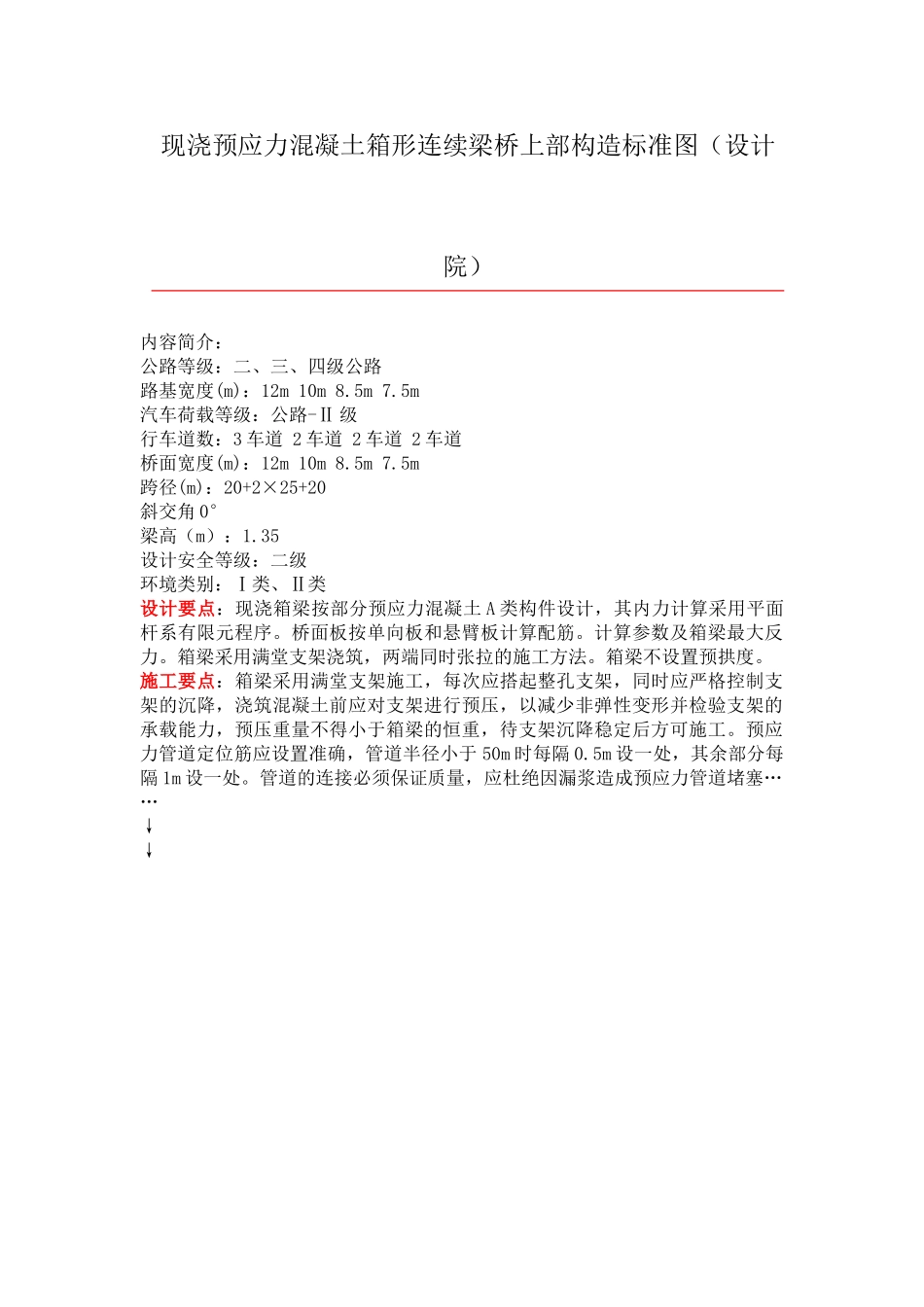

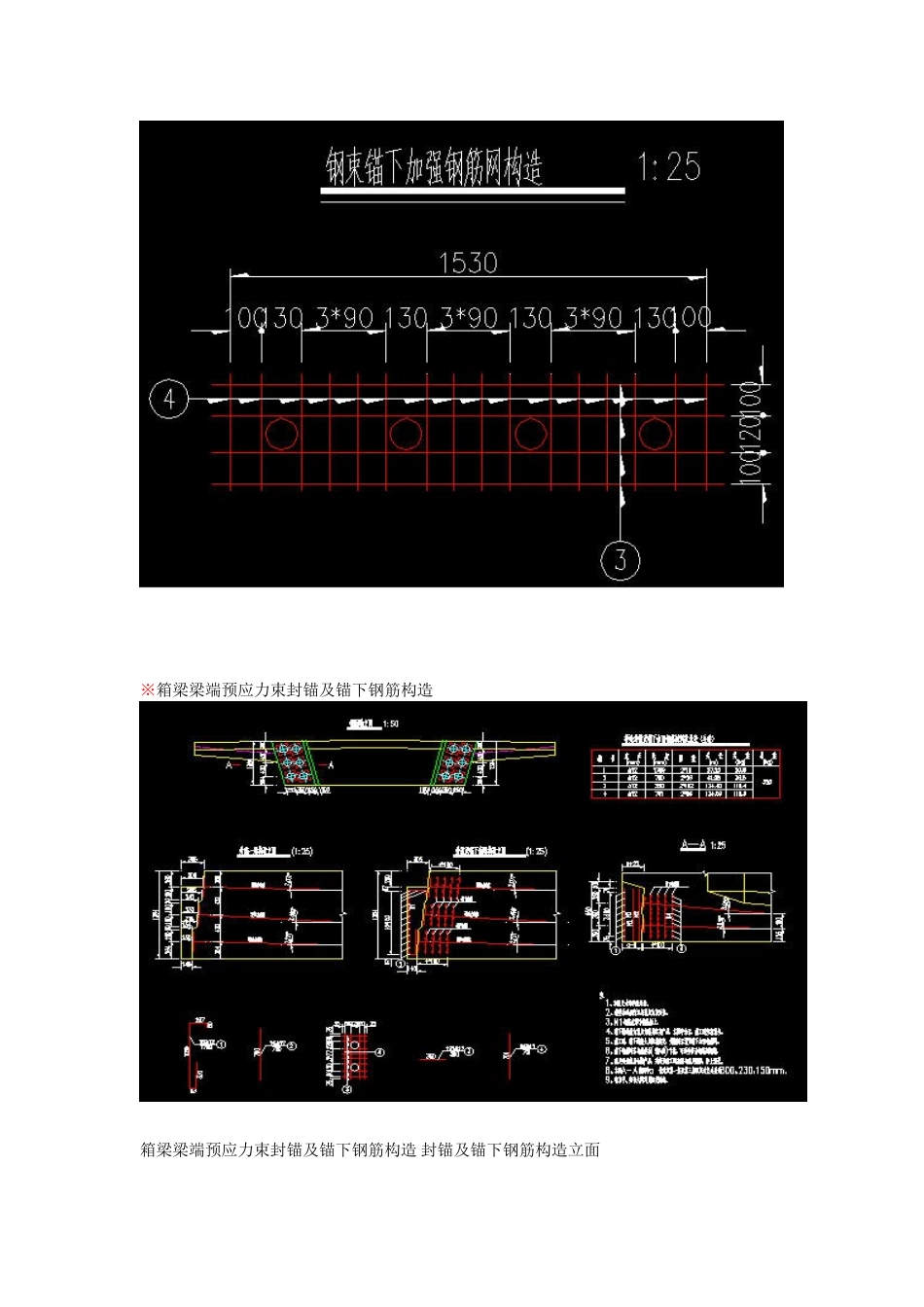

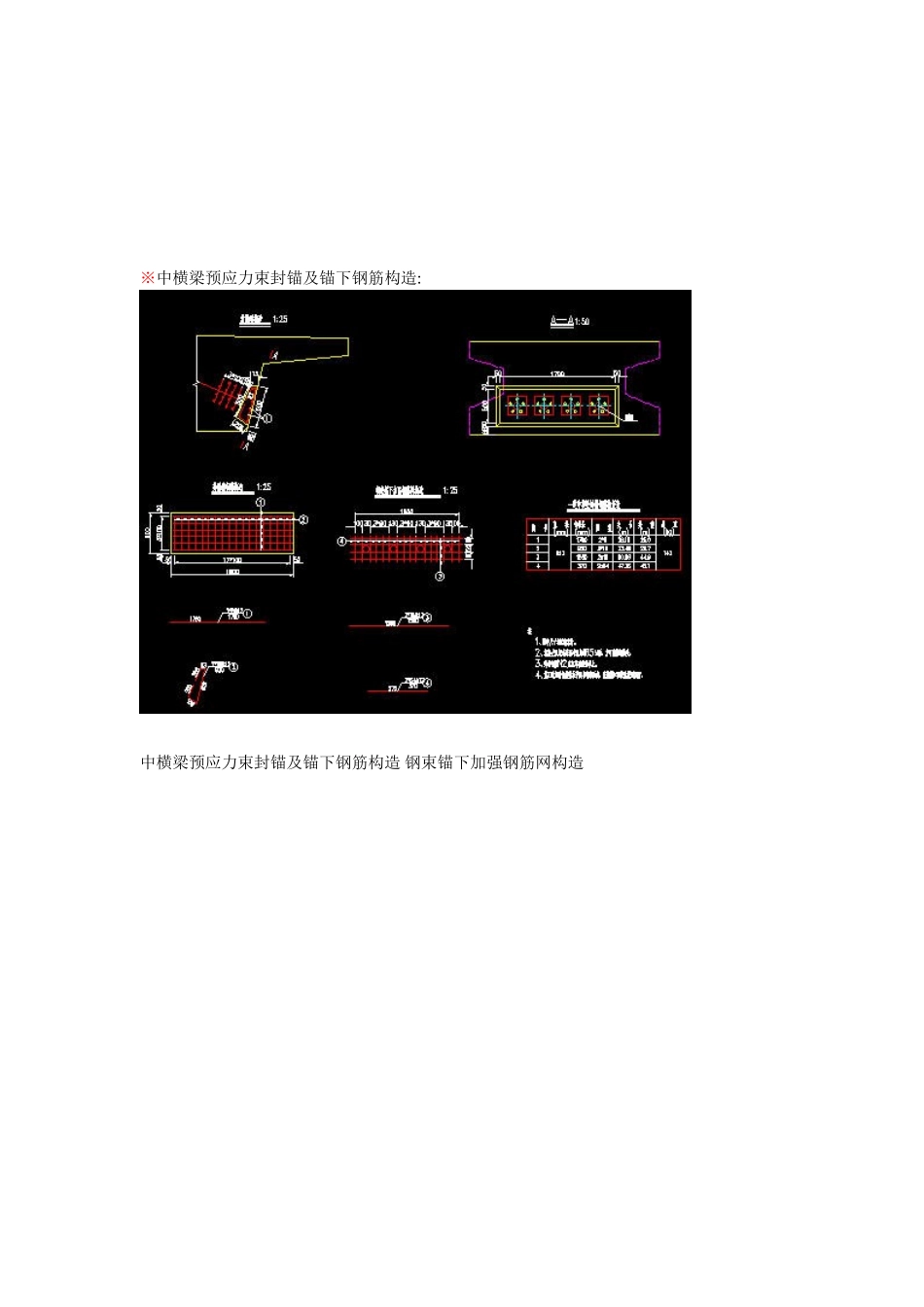

现浇预应力混凝土箱形连续梁桥上部构造标准图（设计院）内容简介：公路等级：二、三、四级公路路基宽度(m)：12m10m8.5m7.5m汽车荷载等级：公路-Ⅱ级行车道数：3车道2车道2车道2车道桥面宽度(m)：12m10m8.5m7.5m跨径(m)：20+2×25+20斜交角0°梁高（m）：1.35设计安全等级：二级环境类别：Ⅰ类、Ⅱ类设计要点：现浇箱梁按部分预应力混凝土A类构件设计，其内力计算采用平面杆系有限元程序。桥面板按单向板和悬臂板计算配筋。计算参数及箱梁最大反力。箱梁采用满堂支架浇筑，两端同时张拉的施工方法。箱梁不设置预拱度。施工要点：箱梁采用满堂支架施工，每次应搭起整孔支架，同时应严格控制支架的沉降，浇筑混凝土前应对支架进行预压，以减少非弹性变形并检验支架的承载能力，预压重量不得小于箱梁的恒重，待支架沉降稳定后方可施工。预应力管道定位筋应设置准确，管道半径小于50m时每隔0.5m设一处，其余部分每隔1m设一处。管道的连接必须保证质量，应杜绝因漏浆造成预应力管道堵塞……↓↓※中横梁预应力束封锚及锚下钢筋构造:中横梁预应力束封锚及锚下钢筋构造钢束锚下加强钢筋网构造※箱梁梁端预应力束封锚及锚下钢筋构造箱梁梁端预应力束封锚及锚下钢筋构造封锚及锚下钢筋构造立面图纸包括路基宽度12m、10m、8.5m、7.5m的现浇预应力混凝土箱形连续梁桥上部构造标准图，设计院出品，可参考。全套查看：现浇预应力混凝土箱形连续梁桥上部构造标准图（设计院）同类图纸及施工案例：装配式预应力混凝土箱形连续梁桥上部构造跨径20m斜交角0°设计图装配式预应力混凝土箱形连续梁桥上部构造跨径30米斜交角30°设计图1-25m现浇预应力混凝土简支箱梁设计图预应力混凝土T形连续梁桥上部现浇湿接缝钢筋构造节点详图设计[学士]整体现浇法预应力混凝土连续箱梁桥设计现浇预应力混凝土连续梁施工组织设计（2010年挂篮悬浇法）（32+48+32）m预应力混凝土连续梁支架现浇施工方案鹤岗至大连高速公路某项目现浇连续梁桥施工技术方案
