某银行某分行SDH网络方案VIP免费

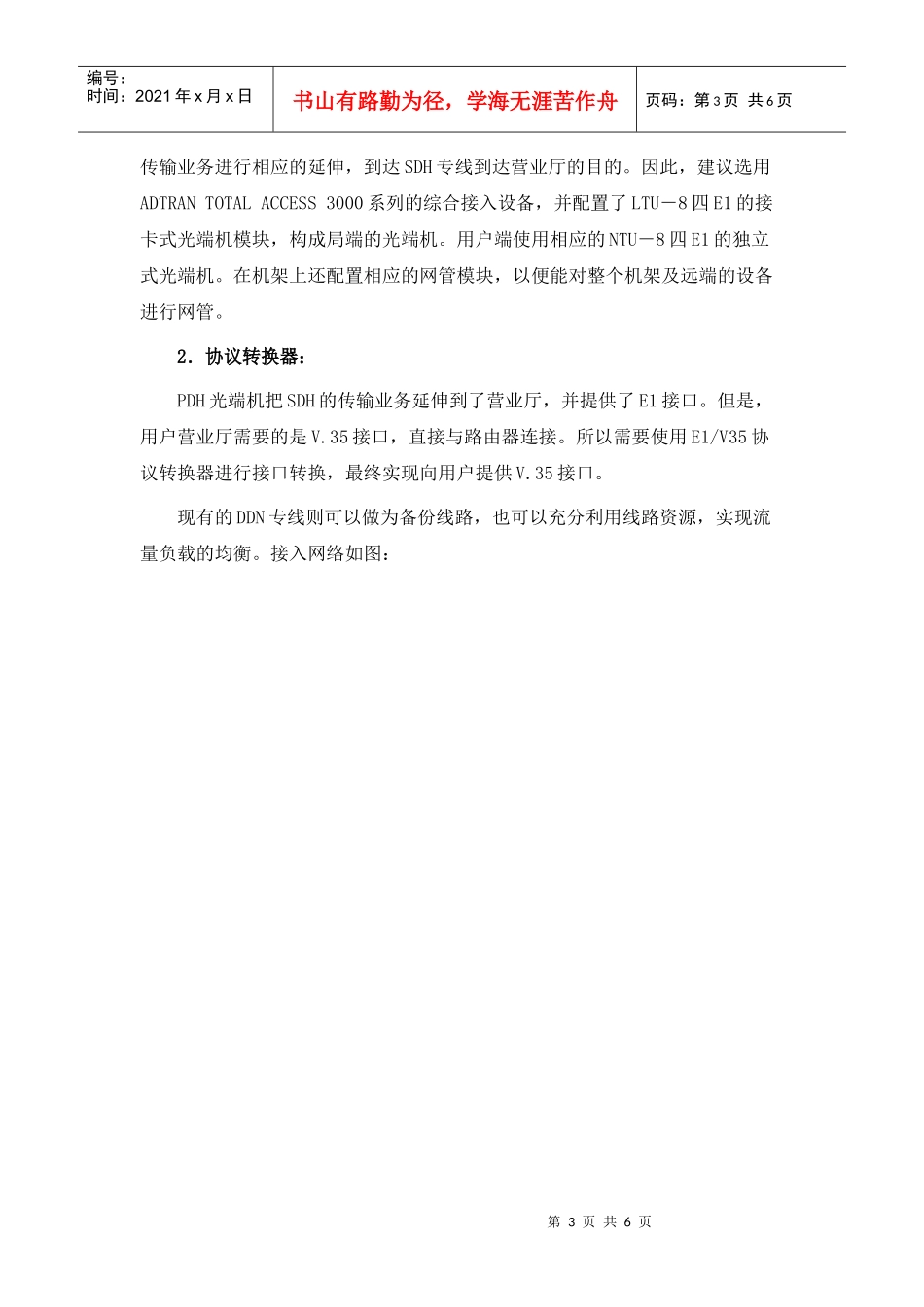

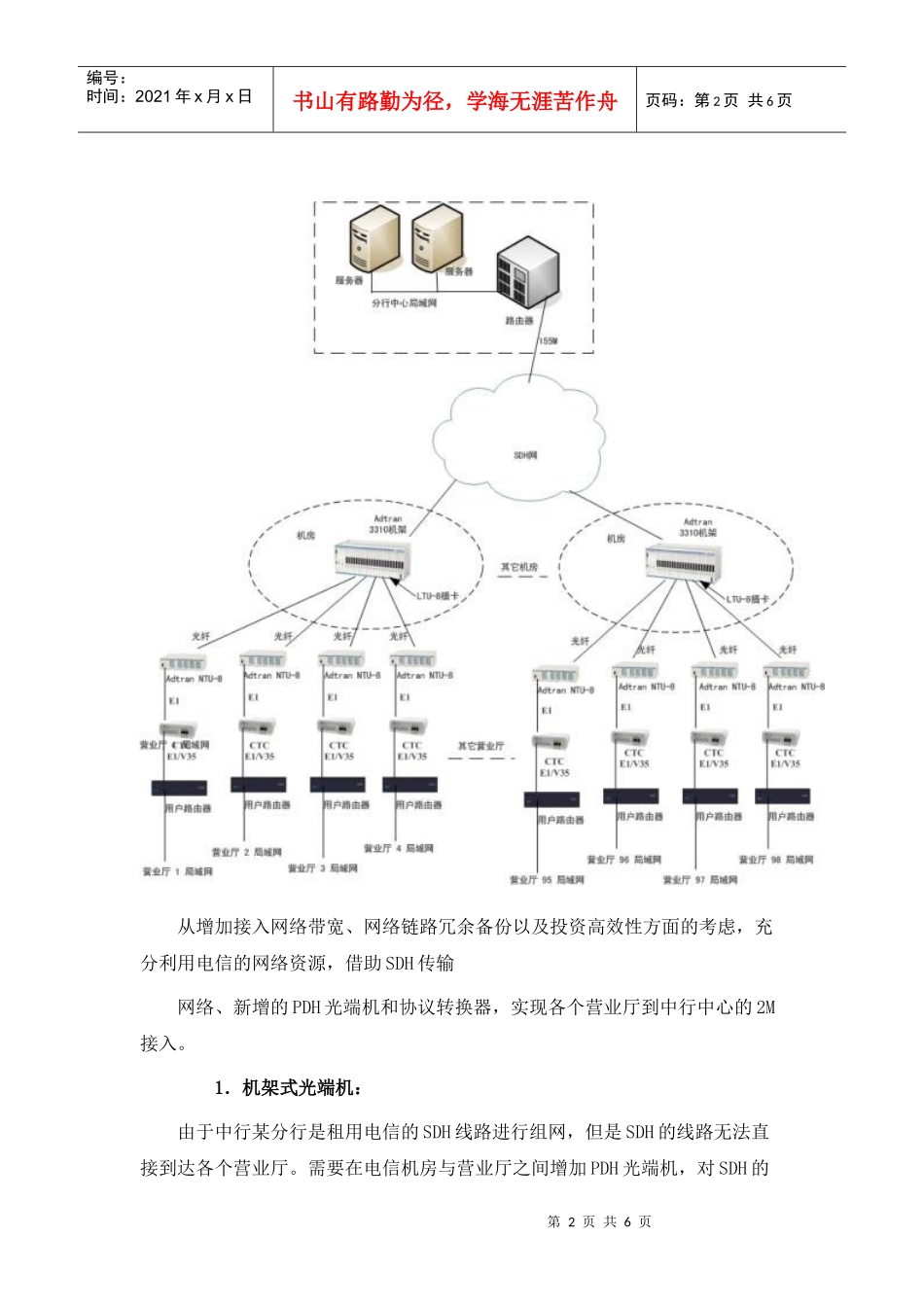

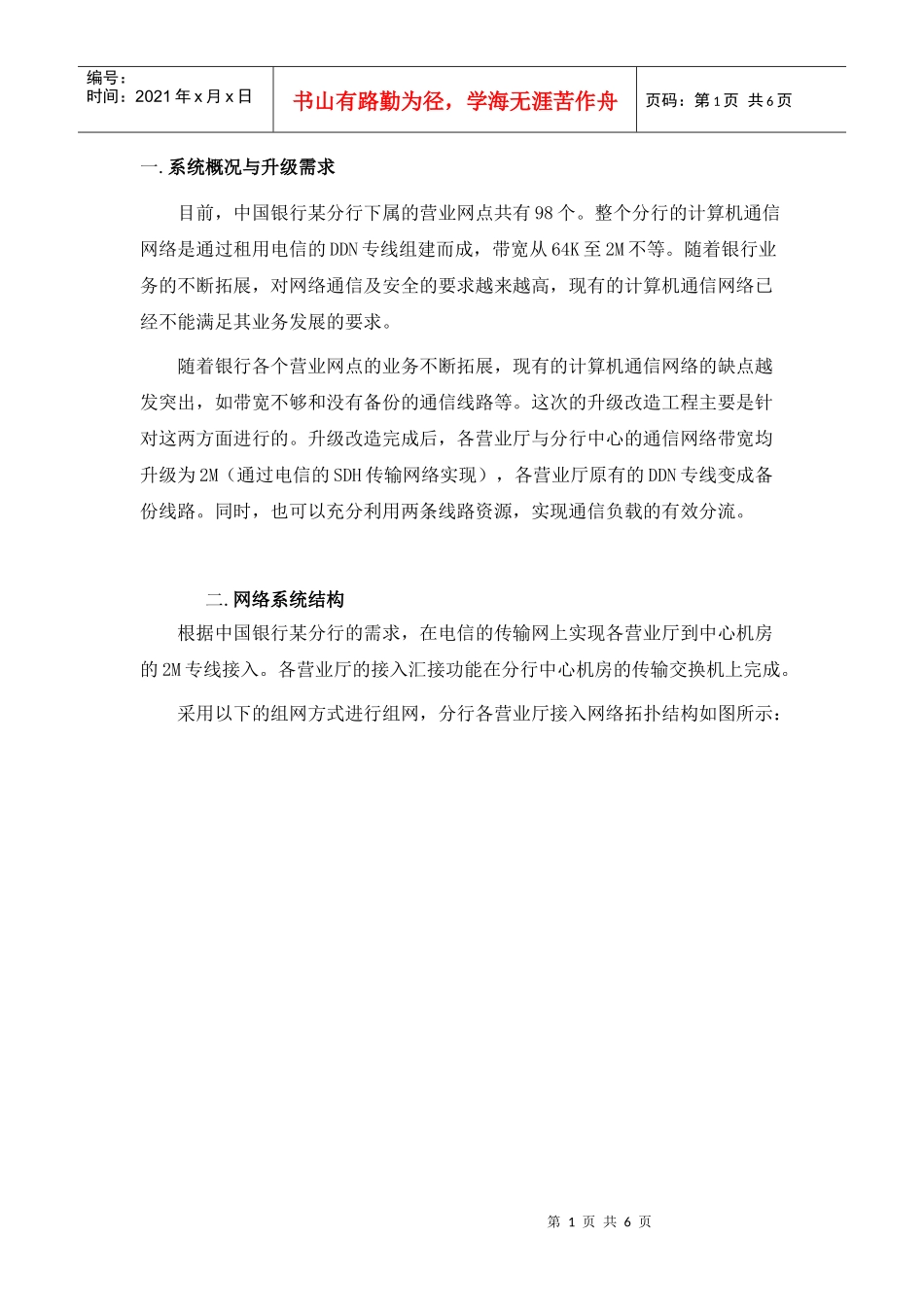

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一.系统概况与升级需求目前，中国银行某分行下属的营业网点共有98个。整个分行的计算机通信网络是通过租用电信的DDN专线组建而成，带宽从64K至2M不等。随着银行业务的不断拓展，对网络通信及安全的要求越来越高，现有的计算机通信网络已经不能满足其业务发展的要求。随着银行各个营业网点的业务不断拓展，现有的计算机通信网络的缺点越发突出，如带宽不够和没有备份的通信线路等。这次的升级改造工程主要是针对这两方面进行的。升级改造完成后，各营业厅与分行中心的通信网络带宽均升级为2M（通过电信的SDH传输网络实现），各营业厅原有的DDN专线变成备份线路。同时，也可以充分利用两条线路资源，实现通信负载的有效分流。二.网络系统结构根据中国银行某分行的需求，在电信的传输网上实现各营业厅到中心机房的2M专线接入。各营业厅的接入汇接功能在分行中心机房的传输交换机上完成。采用以下的组网方式进行组网，分行各营业厅接入网络拓扑结构如图所示：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页从增加接入网络带宽、网络链路冗余备份以及投资高效性方面的考虑，充分利用电信的网络资源，借助SDH传输网络、新增的PDH光端机和协议转换器，实现各个营业厅到中行中心的2M接入。1．机架式光端机：由于中行某分行是租用电信的SDH线路进行组网，但是SDH的线路无法直接到达各个营业厅。需要在电信机房与营业厅之间增加PDH光端机，对SDH的第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页传输业务进行相应的延伸，到达SDH专线到达营业厅的目的。因此，建议选用ADTRANTOTALACCESS3000系列的综合接入设备，并配置了LTU－8四E1的接卡式光端机模块，构成局端的光端机。用户端使用相应的NTU－8四E1的独立式光端机。在机架上还配置相应的网管模块，以便能对整个机架及远端的设备进行网管。2．协议转换器：PDH光端机把SDH的传输业务延伸到了营业厅，并提供了E1接口。但是，用户营业厅需要的是V.35接口，直接与路由器连接。所以需要使用E1/V35协议转换器进行接口转换，最终实现向用户提供V.35接口。现有的DDN专线则可以做为备份线路，也可以充分利用线路资源，实现流量负载的均衡。接入网络如图：第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页三.网络系统分析1.传输网络的稳定性、可靠性中行分行各营业厅的接入网络主要依托电信的SDH网络组建而成。而电信新建的网络主要使用环型保护网络替代了原有的单一的链状网络，好处在于网络中有保护、网络路由增多，可安排多路径的电路做备份。由于SDH网络本身具有环保护的功能，当某条链路出现故障时，传输网络可以通过环的另一段实现自动迂回，顺利到达目的地。网络的可靠性主要通过冗余技术实现，如链路冗余等技术。在该接入网络升级改造后，各营业厅到中心机房的带宽均为2M。另外，各营业厅原有的DDN第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页接入专线也将做为备份链路应用在系统上，实现链路冗余备份功能。采用负载均衡的冗余方式，即通常情况下两条连接均提供数据传输，并互为备份。这种网络的自愈特性可以保证不会引起业务的瞬间质量恶化，更不会引起业务的中断，保障系统具备最高的可用性。2.接入网络的安全、独立性分行各营业厅的接入网络是基于SDH网络搭建的。由于SDH网络的技术特点，其机理是基于ISO协议的最底层架构的，这样的技术本身决定了网络对于每一个用户都是非常独立、安全的。不存在与其他客户之间的共享。从而最大限度的保证了网络的私有性，保证了银行网络与其他用户网络之间的独立。第一章3.接入网络的可扩展性第二章使用的ADTRANTOTALACCESS3000系列综合接入机架和LTU-8/NTU-8光端机具有良好的可扩展性。可以在不增加或更换PDH光端机的情况下，灵活实现各个营业厅2至4倍接入带宽的扩展。有效地保护用户投资。但必须配合相应的协议转换器才...
