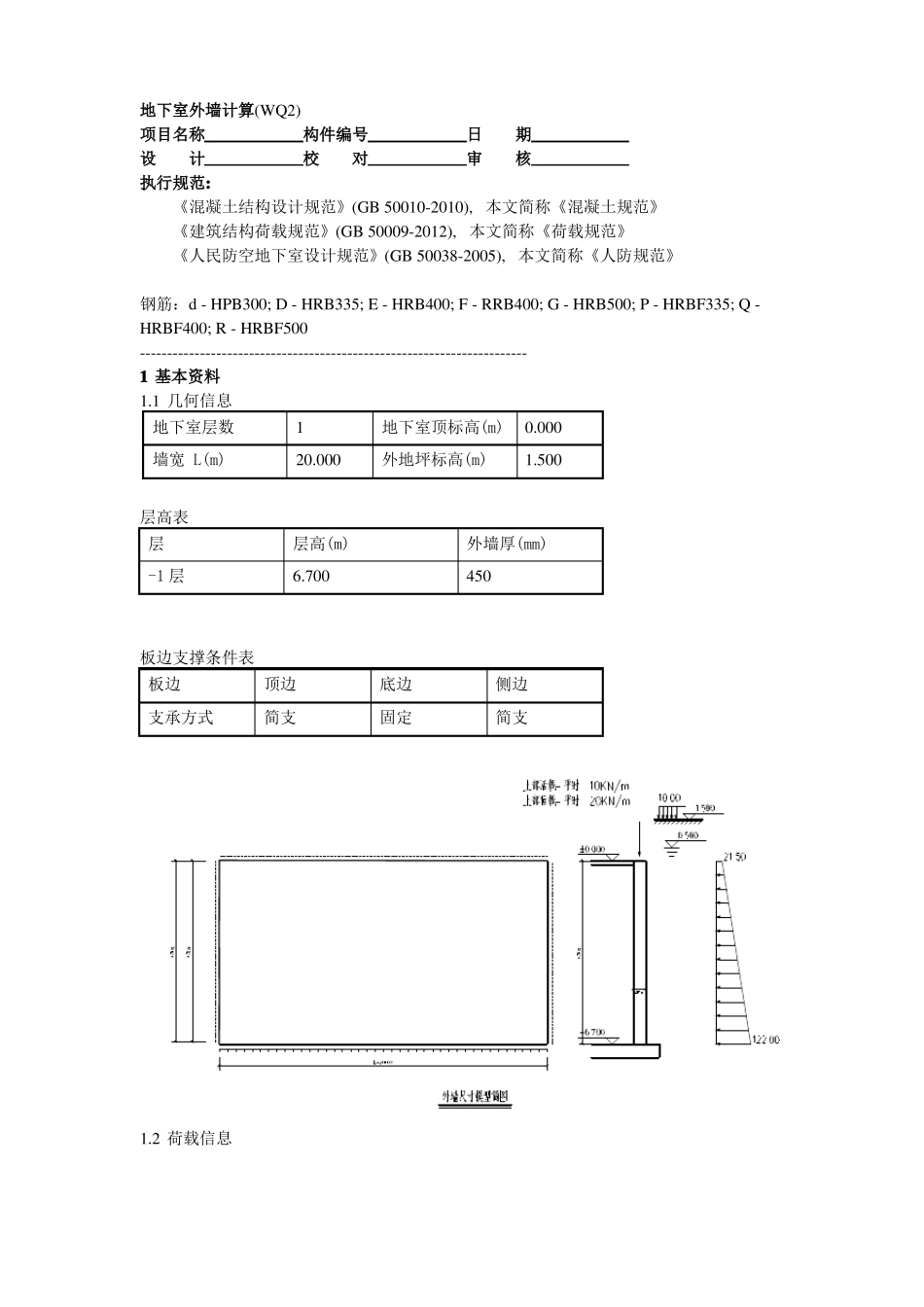

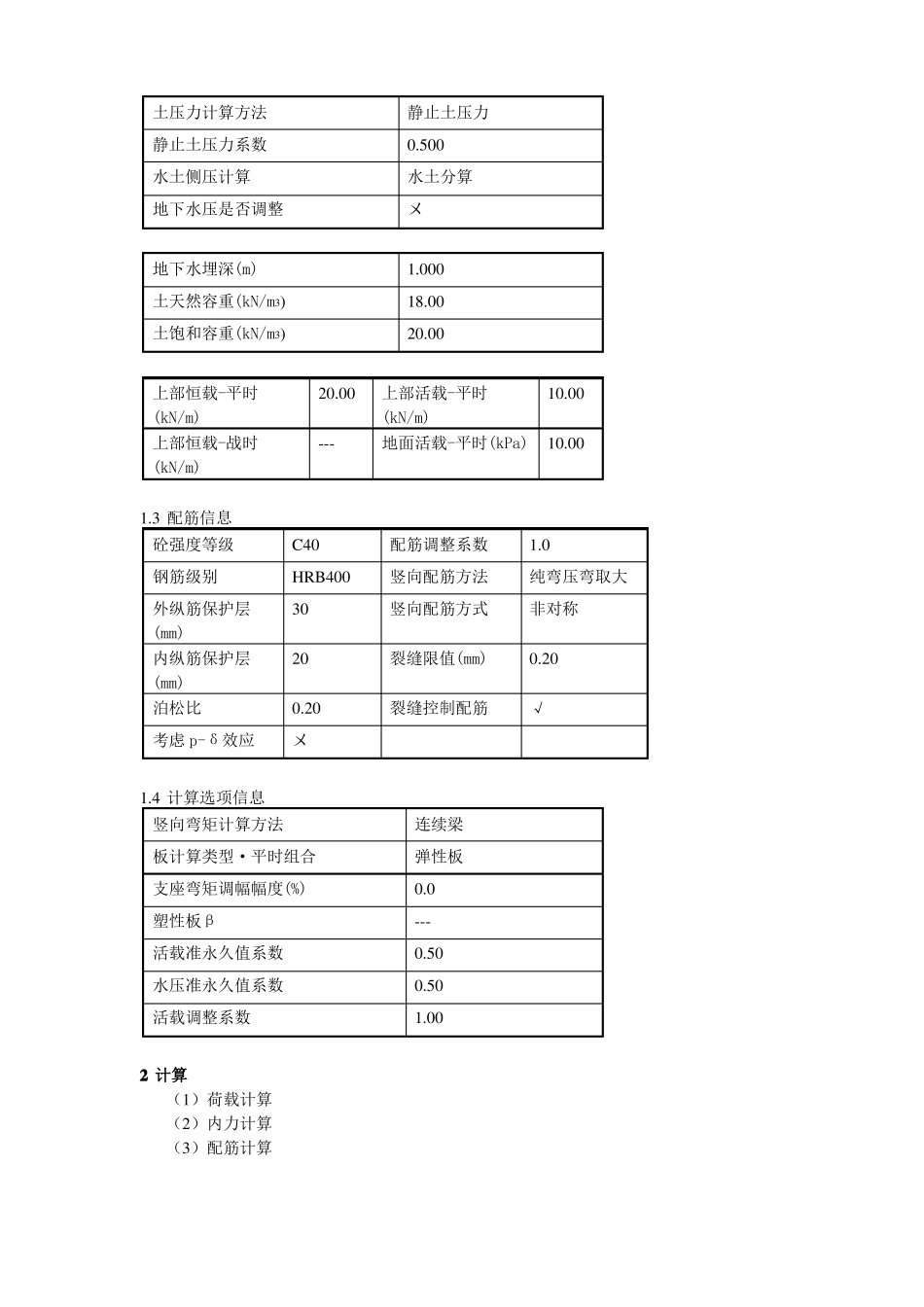

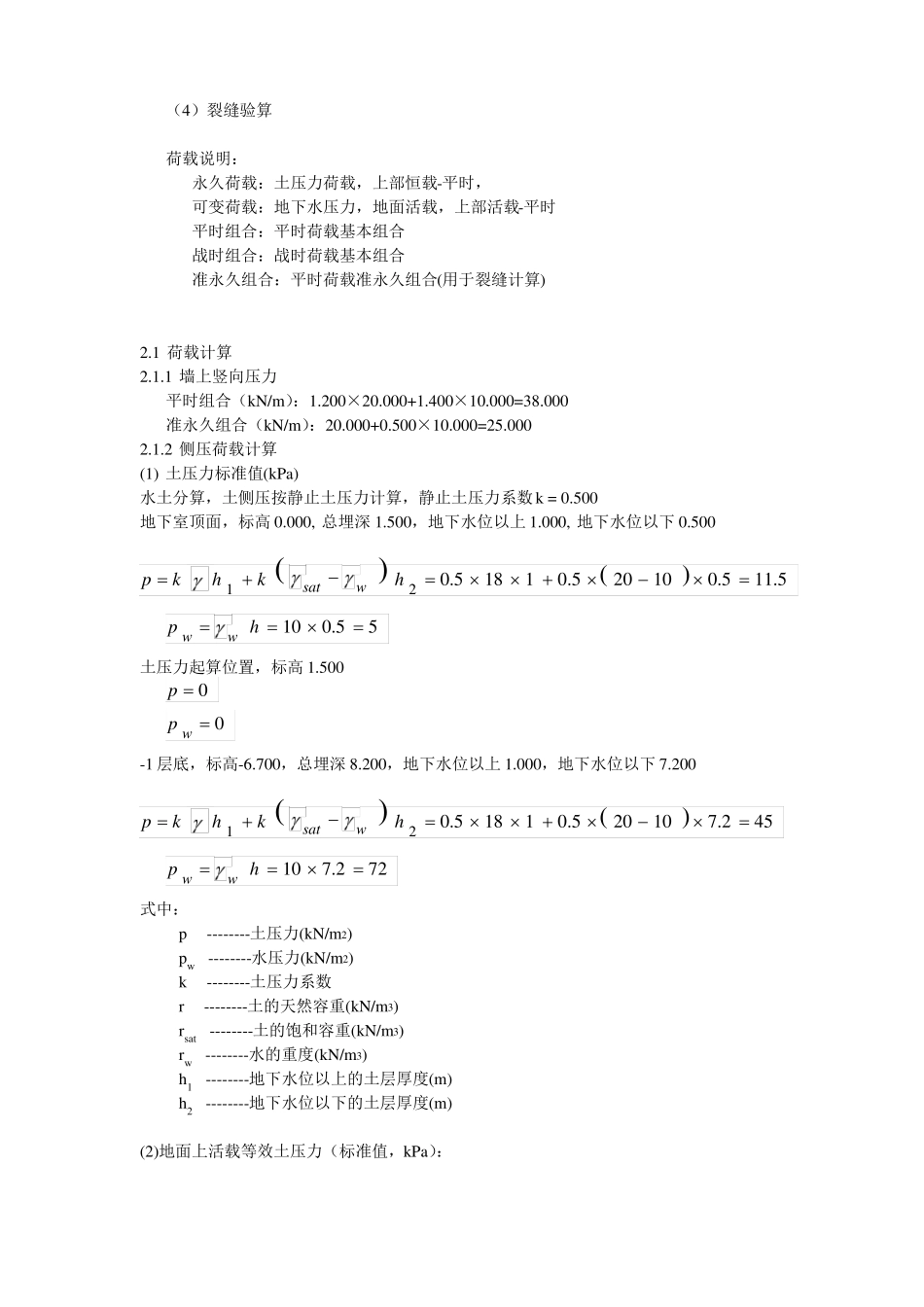

地下室外墙计算(WQ2)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB50010-2010),本文简称《混凝土规范》《建筑结构荷载规范》(GB50009-2012),本文简称《荷载规范》《人民防空地下室设计规范》(GB50038-2005),本文简称《人防规范》钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF500-----------------------------------------------------------------------1基本资料1.1几何信息地下室层数墙宽L(m)层高表层-1层板边支撑条件表板边支承方式顶边简支底边固定侧边简支层高(m)6.700外墙厚(mm)450120.000地下室顶标高(m)0.000外地坪标高(m)1.5001.2荷载信息土压力计算方法静止土压力系数水土侧压计算地下水压是否调整地下水埋深(m)土天然容重(kN/m3)土饱和容重(kN/m3)上部恒载-平时(kN/m)上部恒载-战时(kN/m)1.3配筋信息砼强度等级钢筋级别外纵筋保护层(mm)内纵筋保护层(mm)泊松比考虑p-δ效应1.4计算选项信息竖向弯矩计算方法板计算类型·平时组合支座弯矩调幅幅度(%)塑性板β活载准永久值系数水压准永久值系数活载调整系数2计算（1）荷载计算（2）内力计算（3）配筋计算C40HRB40030200.20ㄨ20.00---静止土压力0.500水土分算ㄨ1.00018.0020.0010.00上部活载-平时(kN/m)地面活载-平时(kPa)10.00配筋调整系数竖向配筋方法竖向配筋方式裂缝限值(mm)裂缝控制配筋1.0纯弯压弯取大非对称0.20√连续梁弹性板0.0---0.500.501.00（4）裂缝验算荷载说明：永久荷载：土压力荷载，上部恒载-平时，可变荷载：地下水压力，地面活载，上部活载-平时平时组合：平时荷载基本组合战时组合：战时荷载基本组合准永久组合：平时荷载准永久组合(用于裂缝计算)2.1荷载计算2.1.1墙上竖向压力平时组合（kN/m）：1.200×20.000+1.400×10.000=38.000准永久组合（kN/m）：20.000+0.500×10.000=25.0002.1.2侧压荷载计算(1)土压力标准值(kPa)水土分算，土侧压按静止土压力计算，静止土压力系数k=0.500地下室顶面，标高0.000,总埋深1.500，地下水位以上1.000,地下水位以下0.500pkh1ksatwh20.51810.520100.511.5pwwh100.55土压力起算位置，标高1.500p0pw0-1层底，标高-6.700，总埋深8.200，地下水位以上1.000，地下水位以下7.200pkh1ksatwh20.51810.520107.245pwwh107.272式中：p--------土压力(kN/m2)pw--------水压力(kN/m2)k--------土压力系数r--------土的天然容重(kN/m3)rsat--------土的饱和容重(kN/m3)rw--------水的重度(kN/m3)h1--------地下水位以上的土层厚度(m)h2--------地下水位以下的土层厚度(m)(2)地面上活载等效土压力（标准值，kPa）：p=kGk=0.500×10.000=5.000(3)荷载组合系数表组合平时组合土压力1.20水压力1.40平时地面活载上部恒载1.401.20上部活载1.40(4)侧压力荷载组合计算(kPa)：位置-1层顶-1层底标高0.00-6.70土压力水压力地面活载等效11.5045.005.0072.005.005.00平时组合27.80161.80准永久组合16.5083.50(5)侧压荷载分解结果表(kPa):地下室层号-1平时组合均布荷载27.800三角荷载134.000准永久组合均布荷载16.500三角荷载67.000注：表中所列三角荷载值是对应于各层底的荷载值(最大)2.2内力计算按连续梁计算竖向弯矩按连续梁模型计算，水平向弯矩仍按板块模型计算调幅前(kN.m/m)层水平向-1层部位平时组合准永久组合左边跨中右边0.000.000.000.000.000.00竖向-1层顶边跨中底边0.00264.85-557.010.00140.51-293.092.3配筋及配筋成果表2.3.1配筋说明:(1)配筋方法水平按纯弯配筋，竖向取压弯与纯弯配筋的大值(2)单位说明:以下各表格中单位除说明外，配筋面积单位:mm2/m，裂缝宽度单位:mm，弯矩单位kN.m/m，轴力单位kN/m，配筋率:%2.3.2平时组合计算配筋表-1层水平向部位M(kN.m/m)N(kN/m)As(mm2/m)配筋率%左边-内侧左边-外侧跨中-内侧跨中-外侧右边-内侧右边-外侧顶边-内侧顶边-外侧跨中-内侧跨中-外侧底边-内侧底边-外侧0.000.000.000.000.000.000.000.00264.85264.85-557.01-557.01------------------------------38.038.038.038.038.038.0962900...
