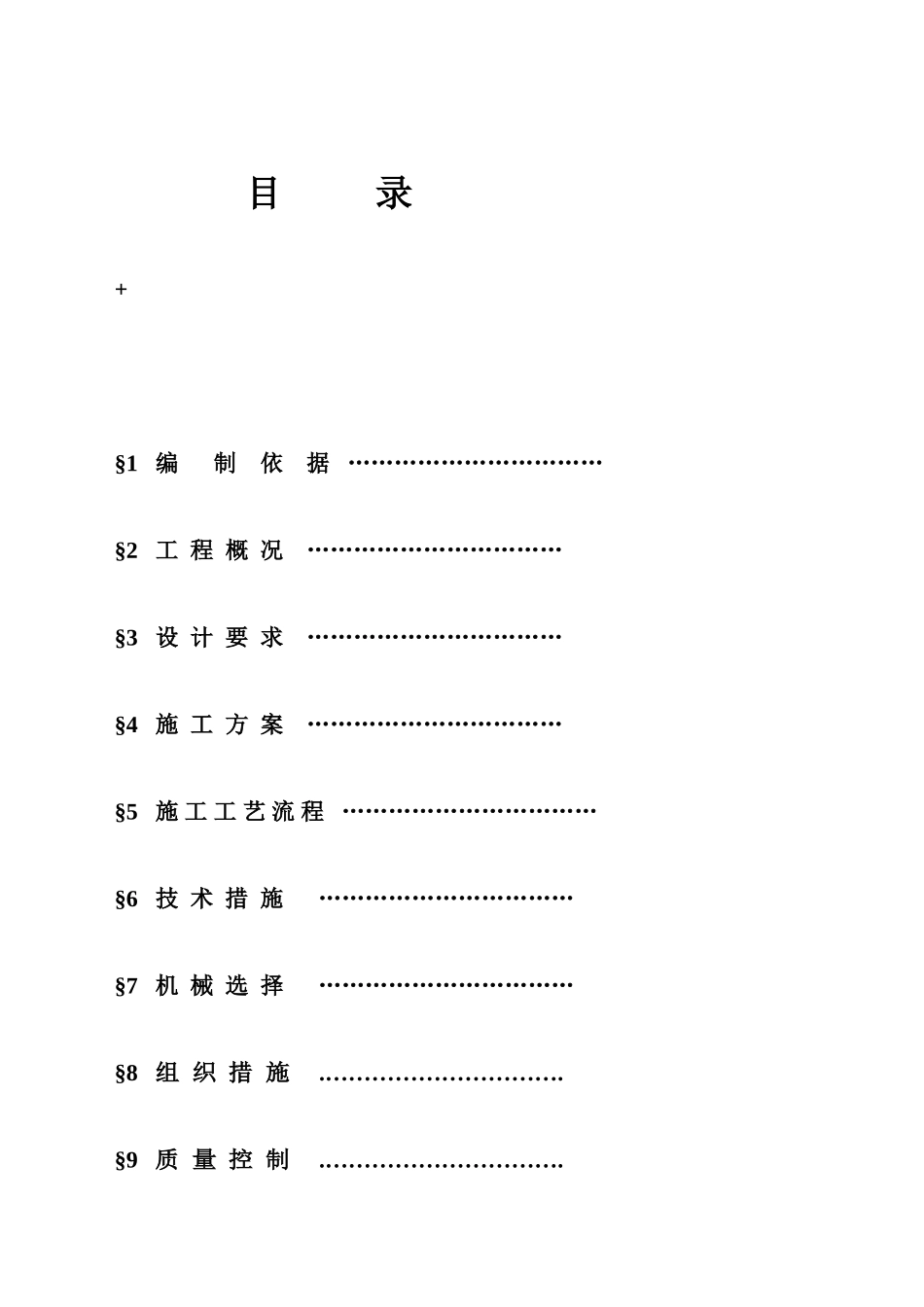

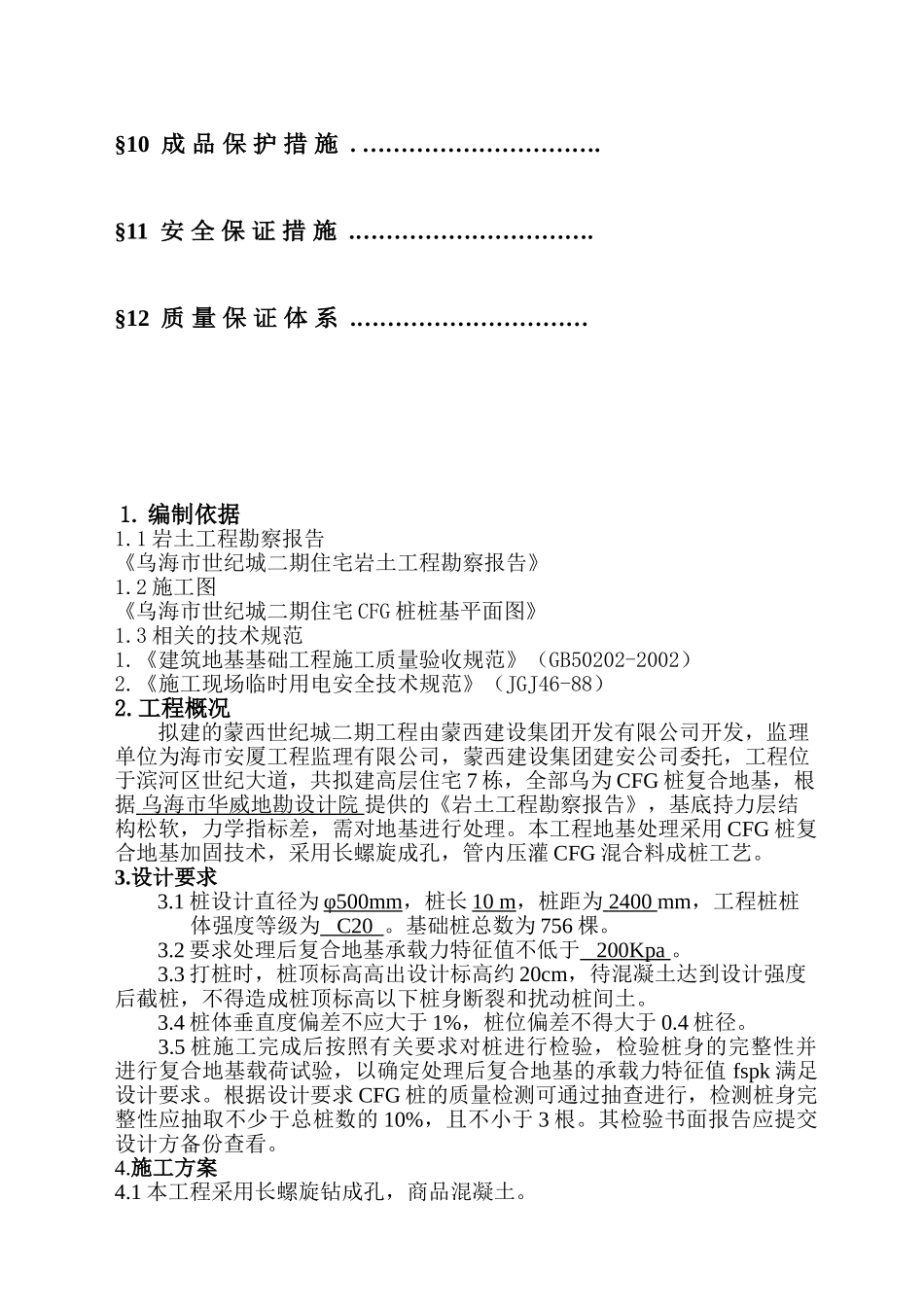

目录+§1编制依据……………………………§2工程概况……………………………§3设计要求……………………………§4施工方案……………………………§5施工工艺流程……………………………§6技术措施……………………………§7机械选择……………………………§8组织措施.………………………….§9质量控制.………………………….§10成品保护措施.………………………….§11安全保证措施.………………………….§12质量保证体系.…………………………1.编制依据1.1岩土工程勘察报告《乌海市世纪城二期住宅岩土工程勘察报告》1.2施工图《乌海市世纪城二期住宅CFG桩桩基平面图》1.3相关的技术规范1.《建筑地基基础工程施工质量验收规范》（GB50202-2002）2.《施工现场临时用电安全技术规范》（JGJ46-88）2.工程概况拟建的蒙西世纪城二期工程由蒙西建设集团开发有限公司开发，监理单位为海市安厦工程监理有限公司，蒙西建设集团建安公司委托，工程位于滨河区世纪大道，共拟建高层住宅7栋，全部乌为CFG桩复合地基，根据乌海市华威地勘设计院提供的《岩土工程勘察报告》，基底持力层结构松软，力学指标差，需对地基进行处理。本工程地基处理采用CFG桩复合地基加固技术，采用长螺旋成孔，管内压灌CFG混合料成桩工艺。3.设计要求3.1桩设计直径为φ500mm，桩长10m，桩距为2400mm，工程桩桩体强度等级为C20。基础桩总数为756棵。3.2要求处理后复合地基承载力特征值不低于200Kpa。3.3打桩时，桩顶标高高出设计标高约20cm，待混凝土达到设计强度后截桩，不得造成桩顶标高以下桩身断裂和扰动桩间土。3.4桩体垂直度偏差不应大于1%，桩位偏差不得大于0.4桩径。3.5桩施工完成后按照有关要求对桩进行检验，检验桩身的完整性并进行复合地基载荷试验，以确定处理后复合地基的承载力特征值fspk满足设计要求。根据设计要求CFG桩的质量检测可通过抽查进行，检测桩身完整性应抽取不少于总桩数的10%，且不小于3根。其检验书面报告应提交设计方备份查看。4.施工方案4.1本工程采用长螺旋钻成孔，商品混凝土。4.2，商品混凝土强度等级为C20.5.施工流程和技术要求5.1本工程CFG桩施工采用长螺旋成孔灌注混凝土成桩工艺，其施工工艺流程如下，工艺流程：前期准备---放桩位---钻机就位----钻孔至设计标高----按规定速度边泵、边提拔钻杆至地表（同时泵送混凝土桩混合料）---移位施工下一根桩------按照以上工序施工所有CFG桩后，打桩结束。5.2质量标准复合地基质量控制指标如下1.主控项目（1）原材料必须有出厂合格证并抽样复检。（2）CFG桩混凝土强度等级为C20，坍落度为18-20cm.(3)桩端进入粗砾砂层。2.一般项目（1）桩身完整性。（2）轴线点位偏差不大于2CM。桩位偏差不大于0.4D，即16cm。（3）垂直度偏差不大于1%。6.技术措施6.1、图纸会审拟建的世纪城二期住宅工程基础图技术难度一般。图纸会审前，认真分析，仔细对照，确定问题；图纸会审时，提出问题，对设计人员的解答认真记录，形成会议纪要。6.2、施工放线（1）建筑物轴线定位交接后，由专职测量人员按桩位平面图准确无误的将桩位放样到现场，以白灰点为中心，用25mm钢管封头打入土深300mm，灌入白灰浇水。桩以中心定位，未注明的均以轴线为中心。（2）桩位放样允许偏差：不大于20mm。（3）桩位放样后经自检无误后填写《测量放线报验表》同甲方、监理做好复验工作，办理书面交接。确认无误后可进行下一道工序。主要的监视测量装置名称钢卷尺50m2把状态良好盒尺10m2把状态良好塌落度筒标准2个状态良好试模100*100*1002组状态良好6.3钻孔（1）桩位验收后，钻机就位并调整机身至机位水平，应用钻机塔身旁挂的铅锤校正位置，钻杆垂直对准桩位中心，以桩位中心为圆心，分别以250mm、300mm为半径画圆。钻机中心尖端对准桩位白灰点，调整桩机立柱垂直度在1%内，钻孔深200mm，钻进停止，以直径600mm外圆为基准，复核桩位。沿径向检查桩位误差，垂直于轴线两侧及沿轴线误差不大于30mm，轴线互交处的桩位在各方向误差不大于30mm。大于误差，拔起钻机，填土踩实，重复以上工作，保证桩身垂直偏差不得大于允许偏差。（2）开钻前，准备好下一道工序工具，材料设备等...
