实验9 无线局域网WLAN的配置VIP免费

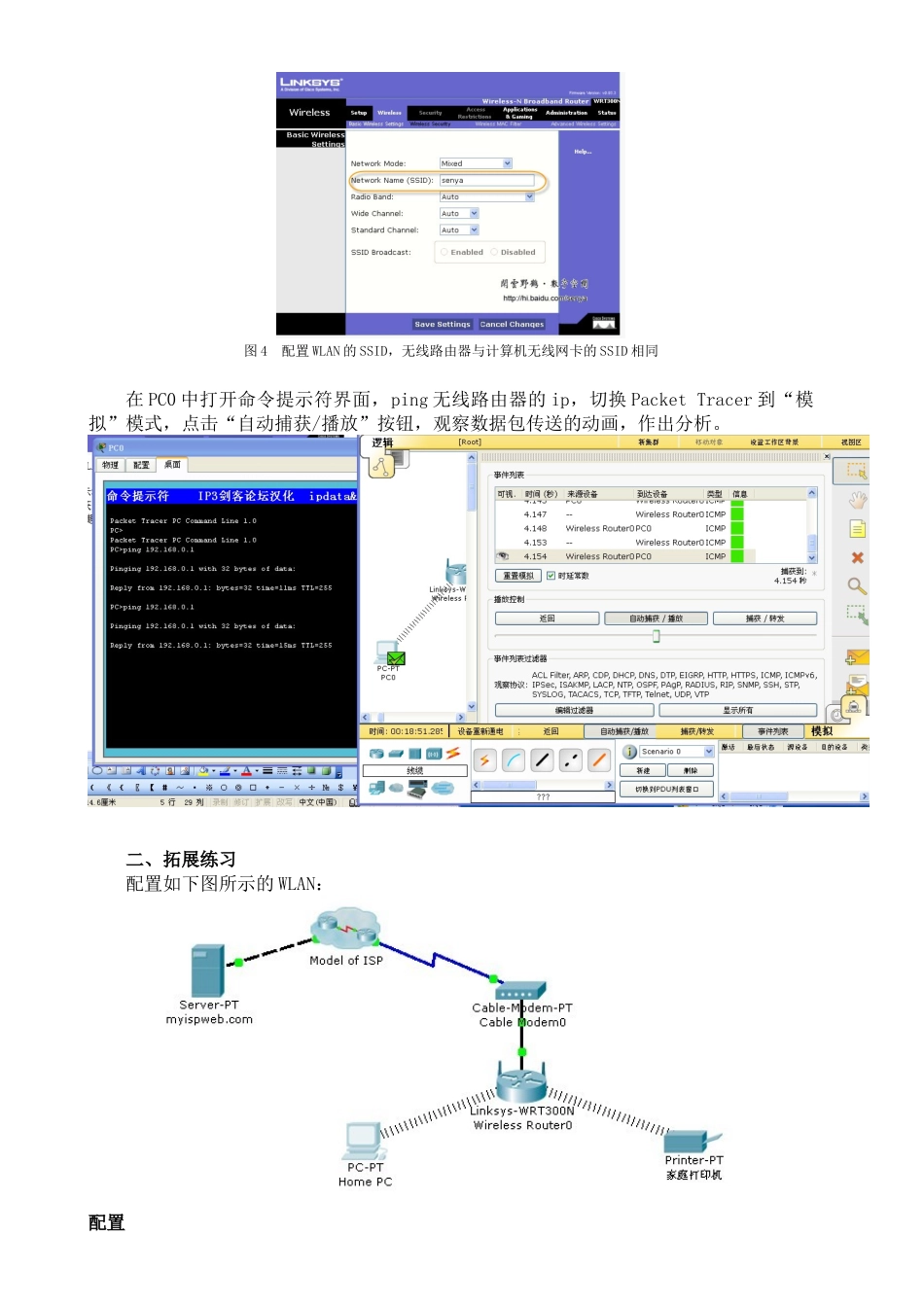

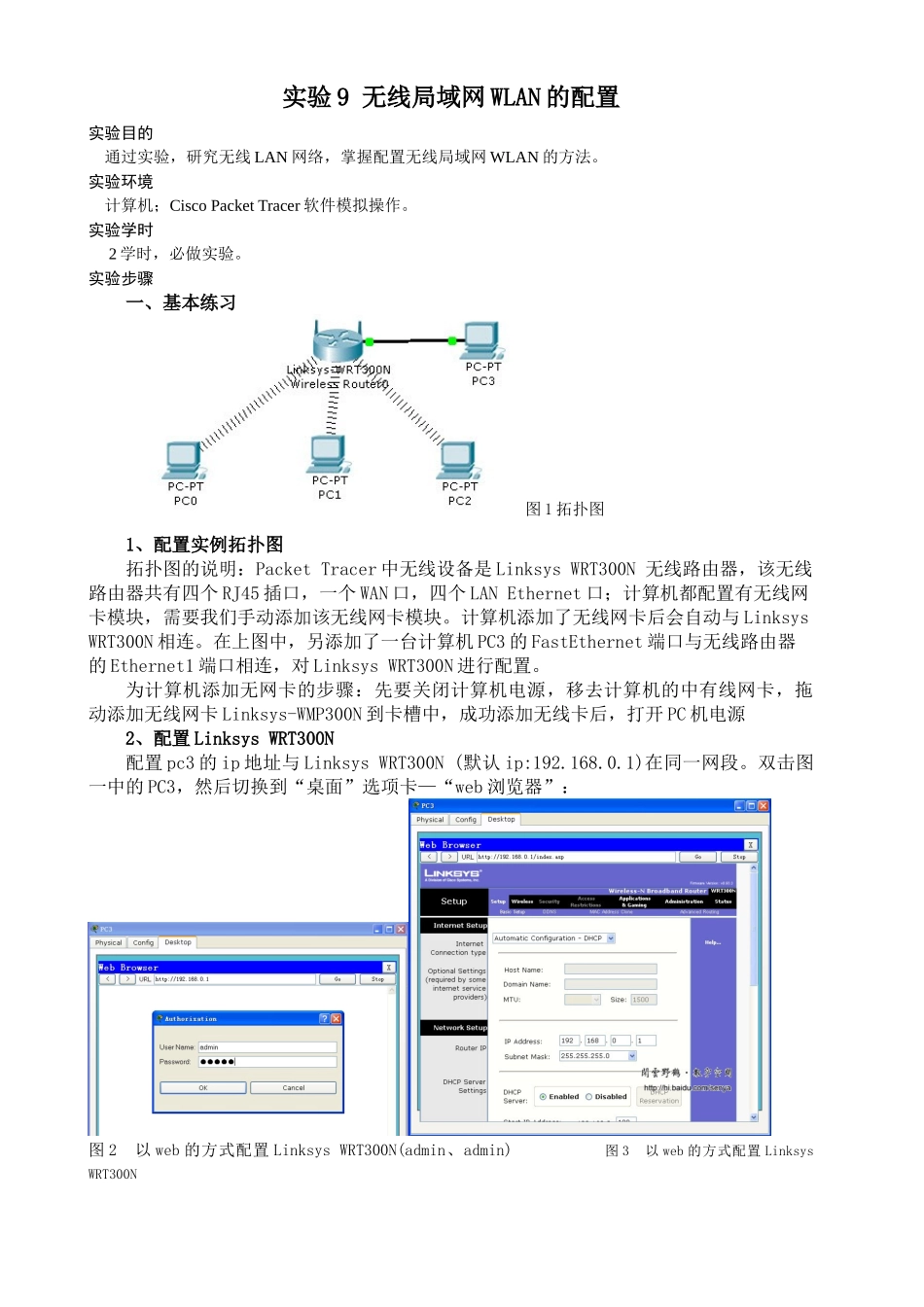

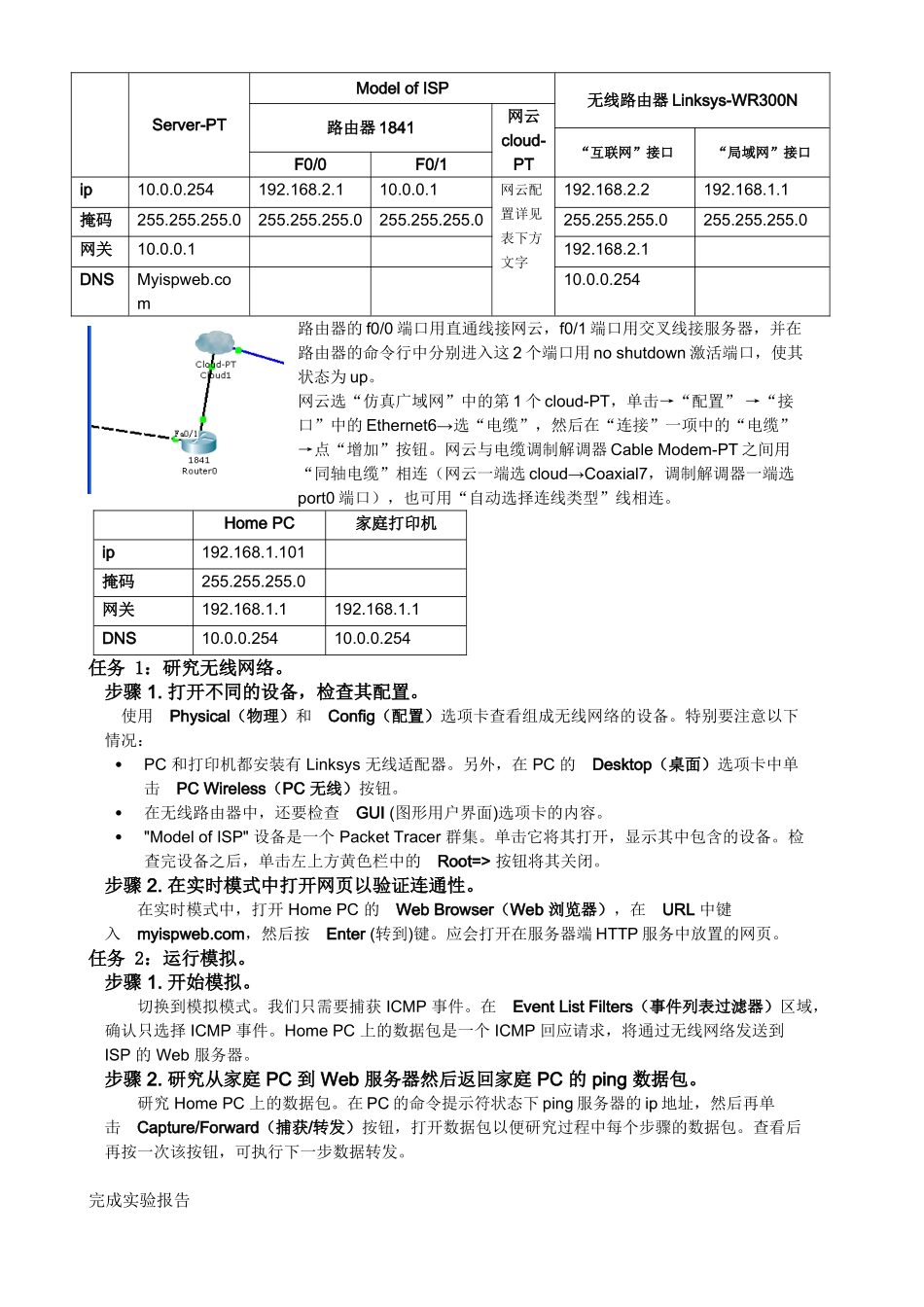

实验9无线局域网WLAN的配置实验目的通过实验，研究无线LAN网络，掌握配置无线局域网WLAN的方法。实验环境计算机；CiscoPacketTracer软件模拟操作。实验学时2学时，必做实验。实验步骤一、基本练习图1拓扑图1、配置实例拓扑图拓扑图的说明：PacketTracer中无线设备是LinksysWRT300N无线路由器，该无线路由器共有四个RJ45插口，一个WAN口，四个LANEthernet口；计算机都配置有无线网卡模块，需要我们手动添加该无线网卡模块。计算机添加了无线网卡后会自动与LinksysWRT300N相连。在上图中，另添加了一台计算机PC3的FastEthernet端口与无线路由器的Ethernet1端口相连，对LinksysWRT300N进行配置。为计算机添加无网卡的步骤：先要关闭计算机电源，移去计算机的中有线网卡，拖动添加无线网卡Linksys-WMP300N到卡槽中，成功添加无线卡后，打开PC机电源2、配置LinksysWRT300N配置pc3的ip地址与LinksysWRT300N(默认ip:192.168.0.1)在同一网段。双击图一中的PC3，然后切换到“桌面”选项卡—“web浏览器”：图2以web的方式配置LinksysWRT300N(admin、admin)图3以web的方式配置LinksysWRT300N图4配置WLAN的SSID，无线路由器与计算机无线网卡的SSID相同在PC0中打开命令提示符界面，ping无线路由器的ip，切换PacketTracer到“模拟”模式，点击“自动捕获/播放”按钮，观察数据包传送的动画，作出分析。二、拓展练习配置如下图所示的WLAN：配置Server-PTModelofISP无线路由器Linksys-WR300N路由器1841网云cloud-PT“互联网”接口“局域网”接口F0/0F0/1ip10.0.0.254192.168.2.110.0.0.1网云配置详见表下方文字192.168.2.2192.168.1.1掩码255.255.255.0255.255.255.0255.255.255.0255.255.255.0255.255.255.0网关10.0.0.1192.168.2.1DNSMyispweb.com10.0.0.254路由器的f0/0端口用直通线接网云，f0/1端口用交叉线接服务器，并在路由器的命令行中分别进入这2个端口用noshutdown激活端口，使其状态为up。网云选“仿真广域网”中的第1个cloud-PT，单击→“配置”→“接口”中的Ethernet6→选“电缆”，然后在“连接”一项中的“电缆”→点“增加”按钮。网云与电缆调制解调器CableModem-PT之间用“同轴电缆”相连（网云一端选cloud→Coaxial7，调制解调器一端选port0端口），也可用“自动选择连线类型”线相连。HomePC家庭打印机ip192.168.1.101掩码255.255.255.0网关192.168.1.1192.168.1.1DNS10.0.0.25410.0.0.254任务1：研究无线网络。步骤1.打开不同的设备，检查其配置。使用Physical（物理）和Config（配置）选项卡查看组成无线网络的设备。特别要注意以下情况：PC和打印机都安装有Linksys无线适配器。另外，在PC的Desktop（桌面）选项卡中单击PCWireless（PC无线）按钮。在无线路由器中，还要检查GUI(图形用户界面)选项卡的内容。"ModelofISP"设备是一个PacketTracer群集。单击它将其打开，显示其中包含的设备。检查完设备之后，单击左上方黄色栏中的Root=>按钮将其关闭。步骤2.在实时模式中打开网页以验证连通性。在实时模式中，打开HomePC的WebBrowser（Web浏览器），在URL中键入myispweb.com，然后按Enter(转到)键。应会打开在服务器端HTTP服务中放置的网页。任务2：运行模拟。步骤1.开始模拟。切换到模拟模式。我们只需要捕获ICMP事件。在EventListFilters（事件列表过滤器）区域，确认只选择ICMP事件。HomePC上的数据包是一个ICMP回应请求，将通过无线网络发送到ISP的Web服务器。步骤2.研究从家庭PC到Web服务器然后返回家庭PC的ping数据包。研究HomePC上的数据包。在PC的命令提示符状态下ping服务器的ip地址，然后再单击Capture/Forward（捕获/转发）按钮，打开数据包以便研究过程中每个步骤的数据包。查看后再按一次该按钮，可执行下一步数据转发。完成实验报告
