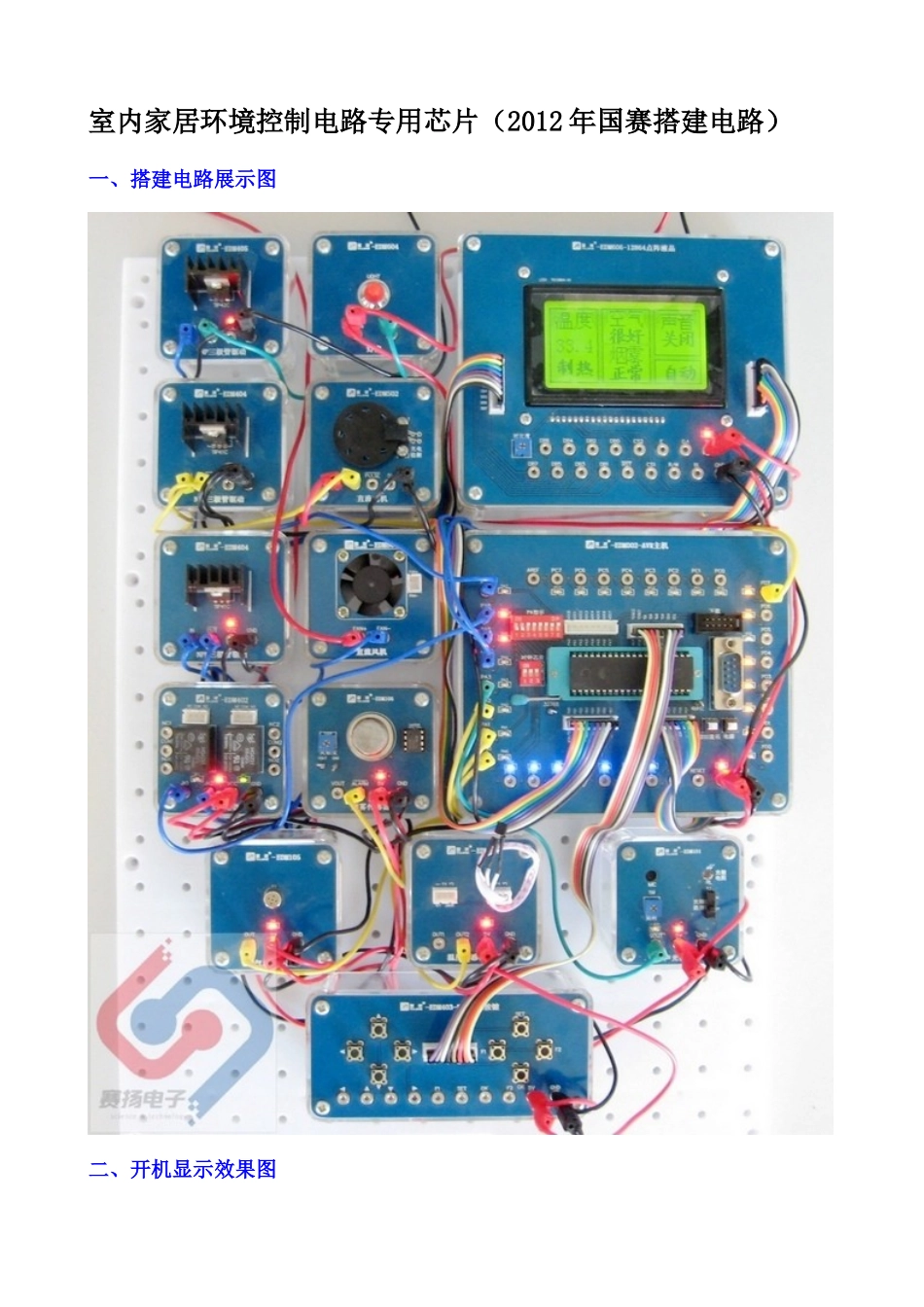

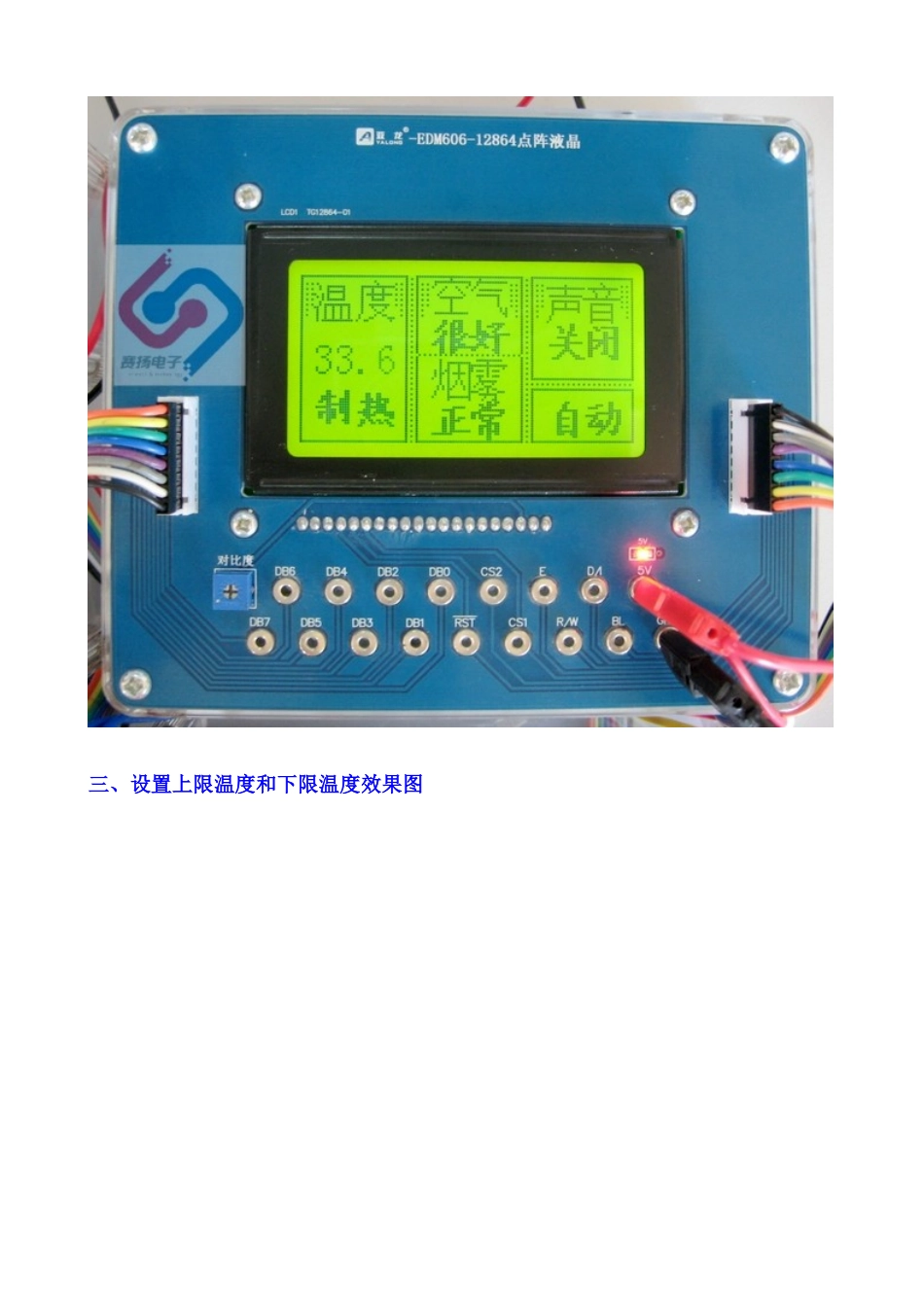

室内家居环境控制电路专用芯片（2012年国赛搭建电路）一、搭建电路展示图二、开机显示效果图三、设置上限温度和下限温度效果图四、室内家居环境控制功能及操作说明一、功能：1、四种传感器测量室内的4种环境质量模拟量。温度：测量室内温度值，当温度大于设置的上限温度时制冷继电器开启；当温度低于设置的下限温度时，加热继电器开启。空气质量传感器：检测室内空气质量，当空气质量“较差（很差）”时自动开启风机排风换气。烟雾传感器：检测室内烟雾“异常”时，自动打开电机（喷淋）。声音：当有声音感应时，电灯状态变化一次（熄灭→点亮或点亮→熄灭）。2、工作模式四种传感器检测到的4种模拟量送入单片机，并通过液晶显示其状态或参数，控制对应的设备(注意：单片机主机PA指示拨码开关1位于非ON位置)。系统可设置2种工作模式，手动和自动，按F1可切换工作模式。手动：通过按键控制设备。自动：根据传感器测得到数据自动控制设备。二、操作正确连接模块后，接入正确的直流电压。按一下F2键时，这时，液晶显示欢迎界面，几秒后显示主界面如下图所示。主界面功能说明:温度：××．×（表示当前温度），制冷、制热。空气：很好、良好、较差、很差。烟雾：正常、异常。声音：关闭、打开。空格：自动、手动。1．在此主界面下，按F1进入自动模式：设置温度：按SET键，进入温度设置状态。如下图所示。上限温度设置，此时每按（UP）键一次加1℃，每按（DOWN）键一次减1℃。再按F1进入下限温度设置，此时每按（UP）键一次加1℃，每按（DOWN）键一次减1℃。设置完毕，按OK键，确认所设定的温度后，界面回到图1所示。（1）温度低于设置的下限温度时就“制热”，温度超过设置的上限温度时就“制冷”。（2）空气质量较差（很差）时就会排气（直流风机开）。当空气质量良好（很好）时停止排气（直流风机停）。（3）烟雾异常时，直流电机开。烟雾正常时，直流电机停。（4）有声音时，电灯状态就改变一次，再有声音时，延时后（观察PA3端口指示灯由亮到灭）电灯状态才改变（熄灭→点亮或点亮→熄灭）。2.在此主界面下，按F1进入手动操作模式如下：（1）温度：按（UP）键制热，按（DOWN）键制冷；（2）空气质量传感器：按键开启风机MG2排气换气；（3）烟雾传感器：按键开启电机MG1（喷淋）；（4）声音：按OK键，电灯Light亮。按F2关机。五、2012年国赛模块搭建试题简介项目一搭建、调整室内家居环境控制电路（一）搭建电路使用YL—291单元电子电路模块，按《附图1室内家居环境控制电路图》和《室内家居环境控制电路功能与操作说明》，搭建室内家居环境控制电路。1.搭建电路要求（1）从YL—291单元电子电路模块中，正确找出搭建室内家居环境控制电路需要的基本模块；（2）从计算机提供的几种电子产品的程序中，下载适合室内家居环境控制电路实现功能的控制程序到集成块IC1中；（3）按F1切换工作模式为自动控制模式和手动控制模式，实现电路四种功能控制；（4）模块排列整齐、紧凑，地线、电源线、信号线颜色统一并扎线美观。2.电路正常工作要求实现室内家居环境四种控制：（1）在自动模式下：①温度：把下限温度设定在高于常温2℃，上限温度设定在高于常温5℃，并在自动模式下运行。②声音：当有声音（拍手）感应时，电灯Light亮；再有声音（拍手）感应时，电灯Light熄灭。（2）在手动控制模式下：①空气质量传感器：按键开启风机MG2排风换气，可见风机MG2转动。②烟雾传感器：按键开启电机MG1（喷淋），可见电机MG1转动。（二）根据室内家居环境控制电路图，在下面空白处画出电路的方框原理图。
