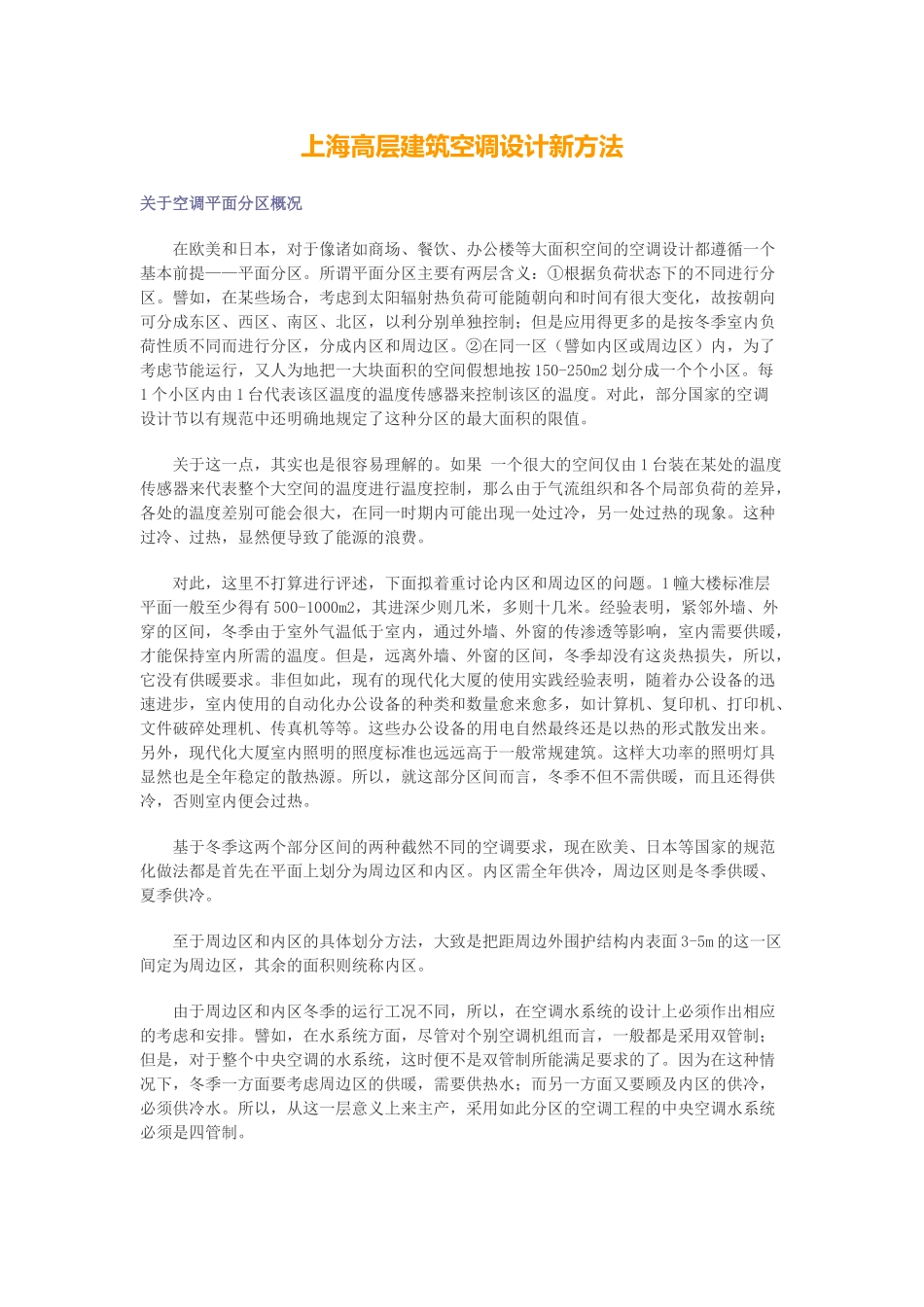

上海高层建筑空调设计新方法关于空调平面分区概况在欧美和日本，对于像诸如商场、餐饮、办公楼等大面积空间的空调设计都遵循一个基本前提——平面分区。所谓平面分区主要有两层含义：①根据负荷状态下的不同进行分区。譬如，在某些场合，考虑到太阳辐射热负荷可能随朝向和时间有很大变化，故按朝向可分成东区、西区、南区、北区，以利分别单独控制；但是应用得更多的是按冬季室内负荷性质不同而进行分区，分成内区和周边区。②在同一区（譬如内区或周边区）内，为了考虑节能运行，又人为地把一大块面积的空间假想地按150-250m2划分成一个个小区。每1个小区内由1台代表该区温度的温度传感器来控制该区的温度。对此，部分国家的空调设计节以有规范中还明确地规定了这种分区的最大面积的限值。关于这一点，其实也是很容易理解的。如果一个很大的空间仅由1台装在某处的温度传感器来代表整个大空间的温度进行温度控制，那么由于气流组织和各个局部负荷的差异，各处的温度差别可能会很大，在同一时期内可能出现一处过冷，另一处过热的现象。这种过冷、过热，显然便导致了能源的浪费。对此，这里不打算进行评述，下面拟着重讨论内区和周边区的问题。1幢大楼标准层平面一般至少得有500-1000m2，其进深少则几米，多则十几米。经验表明，紧邻外墙、外穿的区间，冬季由于室外气温低于室内，通过外墙、外窗的传渗透等影响，室内需要供暖，才能保持室内所需的温度。但是，远离外墙、外窗的区间，冬季却没有这炎热损失，所以，它没有供暖要求。非但如此，现有的现代化大厦的使用实践经验表明，随着办公设备的迅速进步，室内使用的自动化办公设备的种类和数量愈来愈多，如计算机、复印机、打印机、文件破碎处理机、传真机等等。这些办公设备的用电自然最终还是以热的形式散发出来。另外，现代化大厦室内照明的照度标准也远远高于一般常规建筑。这样大功率的照明灯具显然也是全年稳定的散热源。所以，就这部分区间而言，冬季不但不需供暖，而且还得供冷，否则室内便会过热。基于冬季这两个部分区间的两种截然不同的空调要求，现在欧美、日本等国家的规范化做法都是首先在平面上划分为周边区和内区。内区需全年供冷，周边区则是冬季供暖、夏季供冷。至于周边区和内区的具体划分方法，大致是把距周边外围护结构内表面3-5m的这一区间定为周边区，其余的面积则统称内区。由于周边区和内区冬季的运行工况不同，所以，在空调水系统的设计上必须作出相应的考虑和安排。譬如，在水系统方面，尽管对个别空调机组而言，一般都是采用双管制；但是，对于整个中央空调的水系统，这时便不是双管制所能满足要求的了。因为在这种情况下，冬季一方面要考虑周边区的供暖，需要供热水；而另一方面又要顾及内区的供冷，必须供冷水。所以，从这一层意义上来主产，采用如此分区的空调工程的中央空调水系统必须是四管制。空调风系统在论及空调风系统的变化和新进展时，需要再重申一点，即我们的讨论主要是针对以办公为主要功能的高层办公楼建筑而言，需要把以居住为主要功能的宾馆客房撇开不谈。因为对于宾馆、公寓之类建筑的空调方式，可以说至今还没有出现其他任何一种能比风机盘管这种水—空气方式更为成熟、适用和经济有效的空调方式。一、变风量空调方式的应用众所周知，一般办公楼在建筑和使用功能上不同于宾馆、酒楼客房的一大特点就是空间大、面积大、内装修讲究、隔间的分隔要求能灵活多变。对于这类建筑，过去一直难于找到合适的空调方式。如果采用常规的全空气方式，一方面送风管、回风管截面积大，很难适应高层建筑层高低的状。另一方面，那么大的一个多区系统，各区的温度控制要求也实在是众口难调。因此，至今为止，不少办公楼还都不得不采用带独立新风的风机盘管系统这样的空调方式。然而，风机盘管系统存在不少问题，其中最大的问题就是滴水问题。引起滴水的原因很多，譬如冷冻水供、回水管和滴水管的保温不好，凝结不排水管安装坡度不够，滴水盘排水口积灰堵塞等等。这种种因素都会导致凝结水的滴漏并污染吊顶。另外，办公楼开间大，其隔间随用户的变换，需频繁改变，如果采用风机盘管机组，则其固定的送...
