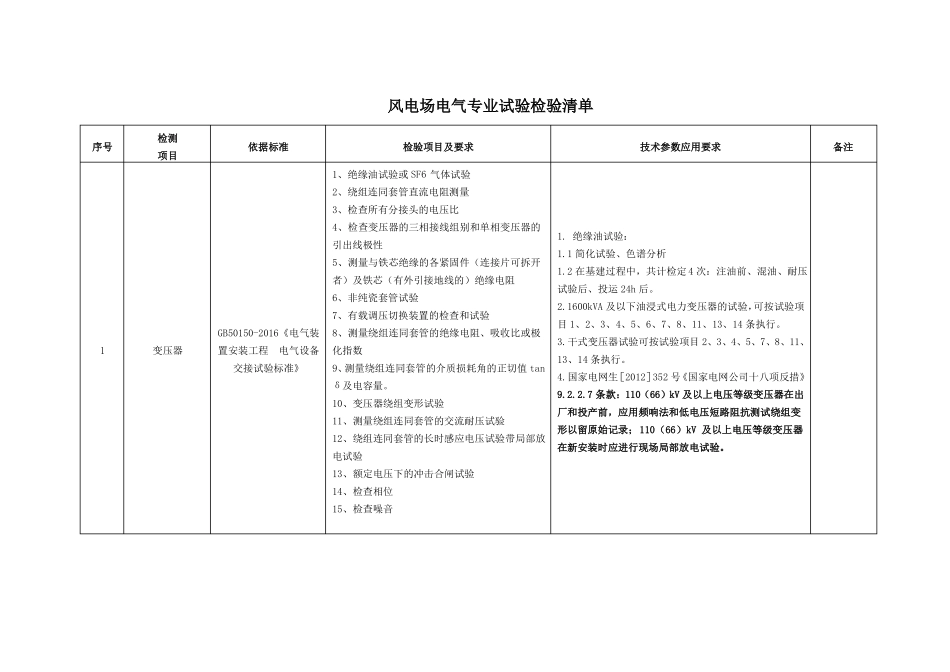

风电场电气专业试验检验清单序号检测项目依据标准检验项目及要求1、绝缘油试验或SF6气体试验2、绕组连同套管直流电阻测量3、检查所有分接头的电压比4、检查变压器的三相接线组别和单相变压器的引出线极性5、测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线的）绝缘电阻6、非纯瓷套管试验7、有载调压切换装置的检查和试验GB50150-2016《电气装1变压器置安装工程电气设备交接试验标准》8、测量绕组连同套管的绝缘电阻、吸收比或极化指数9、测量绕组连同套管的介质损耗角的正切值tanδ及电容量。10、变压器绕组变形试验11、测量绕组连同套管的交流耐压试验12、绕组连同套管的长时感应电压试验带局部放电试验13、额定电压下的冲击合闸试验14、检查相位15、检查噪音1.绝缘油试验：1.1简化试验、色谱分析1.2在基建过程中，共计检定4次：注油前、混油、耐压试验后、投运24h后。2.1600kVA及以下油浸式电力变压器的试验，可按试验项目1、2、3、4、5、6、7、8、11、13、14条执行。3.干式变压器试验可按试验项目2、3、4、5、7、8、11、13、14条执行。4.国家电网生［2012］352号《国家电网公司十八项反措》9.2.2.7条款：110（66）kV及以上电压等级变压器在出厂和投产前，应用频响法和低电压短路阻抗测试绕组变形以留原始记录；110（66）kV及以上电压等级变压器在新安装时应进行现场局部放电试验。技术参数应用要求备注序号检测项目依据标准1、绝缘电阻检验项目及要求技术参数应用要求备注2、35kV及以上电压等级的互感器介质损耗角及电容量测试3、局部放电试验4、交流耐压试验GB50150-2016《电气装2互感器置安装工程电气设备交接试验标准》5、绝缘介质性能试验6、绕组直流电阻7、接线组别及极性检查8、互感器误差及变比试验9、电流互感器的励磁特性曲线10、测量电磁式电压互感器的励磁特性11、电容式电压互感器（CVT）的检测12、密封性能试验1、电压互感器应按第1、2、3、4、5、6、7、8、10、11、12项进行；2、电流互感器按第1、2、3、4、5、6、7、8、9、12项进行；3、SF6封闭组合电器中的电流互感器应按第7、8、9项进行；二次绕组应按第1、6项进行4、SF6封闭组合电器中的电流互感器应按第6、7、8、12项进行；另外还应进行二次绕组间及对地绝缘电阻测量，一次绕组接地端及二次绕组交流耐压试验，条件许可时按第3、10项进行；1.135kV以上电压等级：5000V摇表，不小于2500MΩ；1.235kV及以下电压等级：2500V摇表，不小于1000M1、测试金属氧化物避雷器及基座绝缘电阻。2、测量金属氧化物避雷器的工频参考电压和持GB50150-2016《电气装3避雷器置安装工程电气设备交接试验标准》续电流。3、直流1mA下参考电压和0.75倍直流参考电压下的泄露电流。4、计数器动作情况检查。5、工频放电电压试验。Ω；1.31kV以下电压等级：500V摇表，不小于2MΩ；1.4基座绝缘＞5MΩ。2.无间隙金属氧化物避雷器规范规定检验项目中2、3两款，可选做一款。3.0.75倍直流参考电压下泄漏电流值＜50μA，或符合产品技术规范。4.放电计数器动作应可靠，避雷器监视电流表指示应良好。序号检测项目依据标准检验项目及要求14.0.1高压隔离开关、负荷开关、高压熔断器的试验项目，应包括下列内容：1、测量绝缘电阻。2、测量高压限流熔丝管的直流电阻。3、测量开关导电回路电阻值。4、交流耐压试验5、测量操动机构线圈最低动作电压值。6、操动机构的试验。12.0.1六氟化硫断路器的试验，已包括下列内容：1、测量绝缘电阻。2、测量每相导电回路电阻。3、交流耐压试验。4、断路器均压电容器试验。5、测量断路器分、合闸时间。6、测量断路器分、合闸速度。7、测量断路器动作同期性及配合时间。8、断路器合闸电阻的投入时间及电阻值。9、测量分合闸线圈直流电阻及绝缘电阻。10、断路器操作机构试验。11、套管式电流互感器的试验。12、SF6微水含量测试13、密封性试验。14、气体密度继电器、压力表和压力动作阀的检查。技术参数应用要求备注高压隔离开关、4负荷开关、高压熔断器GB50150-2016《电气装置安装工程电气设备交接试验标准》1、回路导电电阻测试应使用电流＞100A的直流降压法，测试结果应符合产品技术条件规定。2、主...
