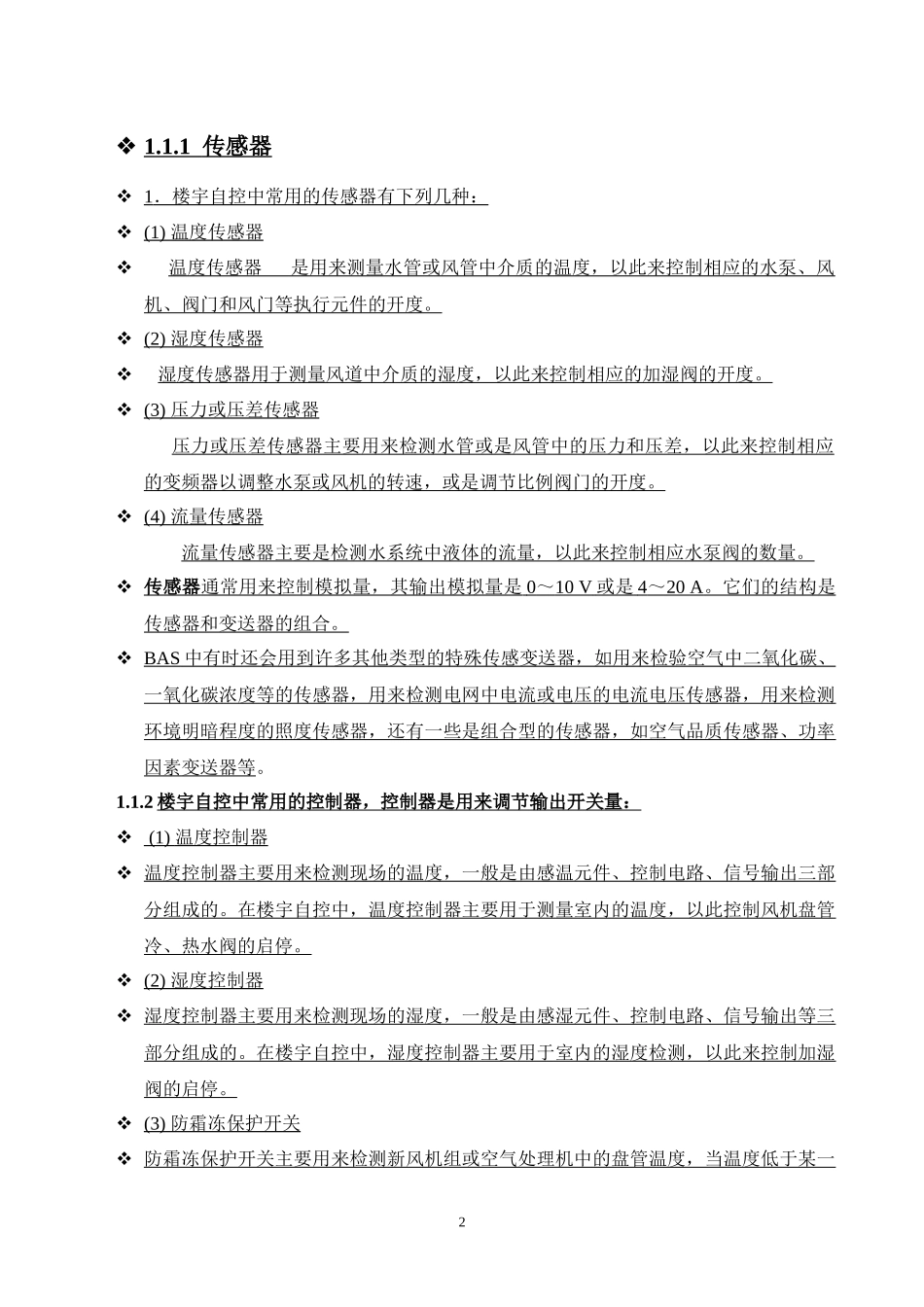

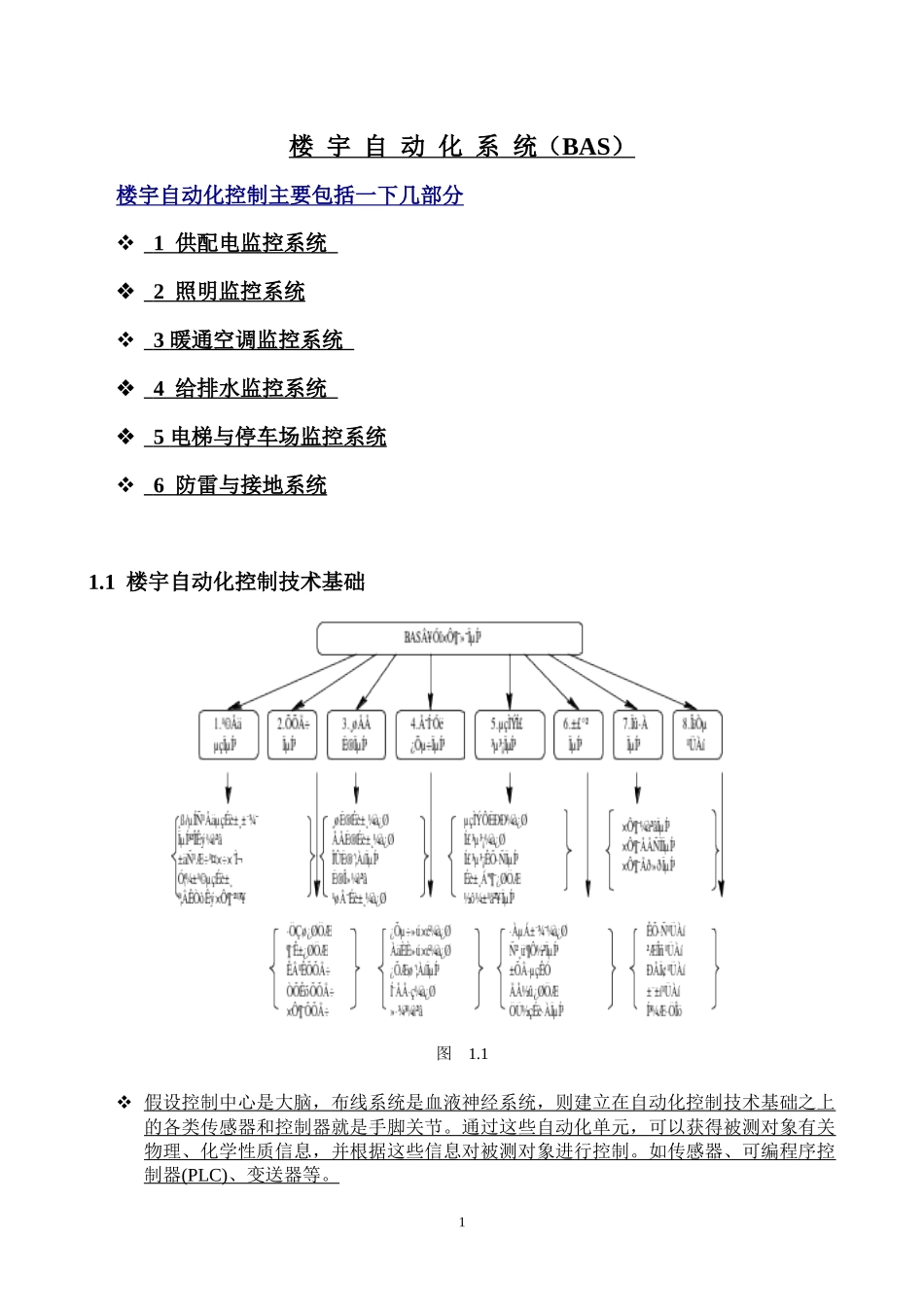

楼宇自动化系统（BAS）楼宇自动化控制主要包括一下几部分1供配电监控系统2照明监控系统3暖通空调监控系统4给排水监控系统5电梯与停车场监控系统6防雷与接地系统1.1楼宇自动化控制技术基础图1.1假设控制中心是大脑，布线系统是血液神经系统，则建立在自动化控制技术基础之上的各类传感器和控制器就是手脚关节。通过这些自动化单元，可以获得被测对象有关物理、化学性质信息，并根据这些信息对被测对象进行控制。如传感器、可编程序控制器(PLC)、变送器等。11.1.1传感器1．楼宇自控中常用的传感器有下列几种：(1)温度传感器温度传感器是用来测量水管或风管中介质的温度，以此来控制相应的水泵、风机、阀门和风门等执行元件的开度。(2)湿度传感器湿度传感器用于测量风道中介质的湿度，以此来控制相应的加湿阀的开度。(3)压力或压差传感器压力或压差传感器主要用来检测水管或是风管中的压力和压差，以此来控制相应的变频器以调整水泵或风机的转速，或是调节比例阀门的开度。(4)流量传感器流量传感器主要是检测水系统中液体的流量，以此来控制相应水泵阀的数量。传感器通常用来控制模拟量，其输出模拟量是0～10V或是4～20A。它们的结构是传感器和变送器的组合。BAS中有时还会用到许多其他类型的特殊传感变送器，如用来检验空气中二氧化碳、一氧化碳浓度等的传感器，用来检测电网中电流或电压的电流电压传感器，用来检测环境明暗程度的照度传感器，还有一些是组合型的传感器，如空气品质传感器、功率因素变送器等。1.1.2楼宇自控中常用的控制器，控制器是用来调节输出开关量：(1)温度控制器温度控制器主要用来检测现场的温度，一般是由感温元件、控制电路、信号输出三部分组成的。在楼宇自控中，温度控制器主要用于测量室内的温度，以此控制风机盘管冷、热水阀的启停。(2)湿度控制器湿度控制器主要用来检测现场的湿度，一般是由感湿元件、控制电路、信号输出等三部分组成的。在楼宇自控中，湿度控制器主要用于室内的湿度检测，以此来控制加湿阀的启停。(3)防霜冻保护开关防霜冻保护开关主要用来检测新风机组或空气处理机中的盘管温度，当温度低于某一2设定值时，系统自动关闭风机和新风阀门，同时打开热水电动二通阀来防止盘管的冻结。(4)压差开关压差开关主要用来检测新风机组或空气处理机中的滤网，当滤网发生堵塞时，装在滤网两端的压差开关会发出报警信号。(5)水流开关水流开关主要用来检测管道内是否有水的流动，通常应用于制冷站、热站、给排水等带有泵类的系统中。(6)液位开关液位开关主要用来检测液体的液位，如清水池和污水池的液位。1.1.3阀门与电动执行器在气体和液体的流动控制中，常常用阀门来作为介质流动的控制手段。要想实现自动化控制就要对一些阀门、风门等元件实现自动控制。这就需要用到阀门和电动执行器。1．阀门常见的阀门有如下几种：(1)风机盘管电动阀。这是一种平衡式冷热水阀，主要应用于风机盘管的控制中，这类阀所需的功率最小，是通电开启的一种阀门。阀门的开启时间仅为7s，具有很好的密闭性，流体允许温度为0～95℃。(2)二通螺纹线性阀这种阀门主要应用于供热通风和空调，也可以用于饱和水蒸气。它的连接方式是采用内螺纹结构，阀体是纯铜材料。它与电动执行器一起可以实现连续的开度调节，是进行自动调节的主要元件。(3)法兰式三通阀阀门主要应用于供热与空调，也可以用于饱和水蒸气。它的连接方式是采用法兰结构，阀体与阀座为一体化结构，泄露率极低，适应的温度为2～170℃。它与电动执行器一起可以实现连续的开度调节，是进行自动调节的主要元件。2．电动执行器电动执行器有如下几种：3(1)电动阀门执行器这种执行器适用于HVAC阀门(HVAC：采暖、通风和空调)，内带一个选择正反作用插头，用于提供模拟输出DC0～10V的调制控制。它具有安装快捷、阀门定位准确、低功耗、高的关断压力、终端推力限位开关等优点。电动线性阀门执行器还带有手动调节和精确的同步电动机控制。阀的自身还带有位置反馈的输出信号，可以和阀门组合在一起进行PID(比例积分微分，一种闭环回路算法)...
