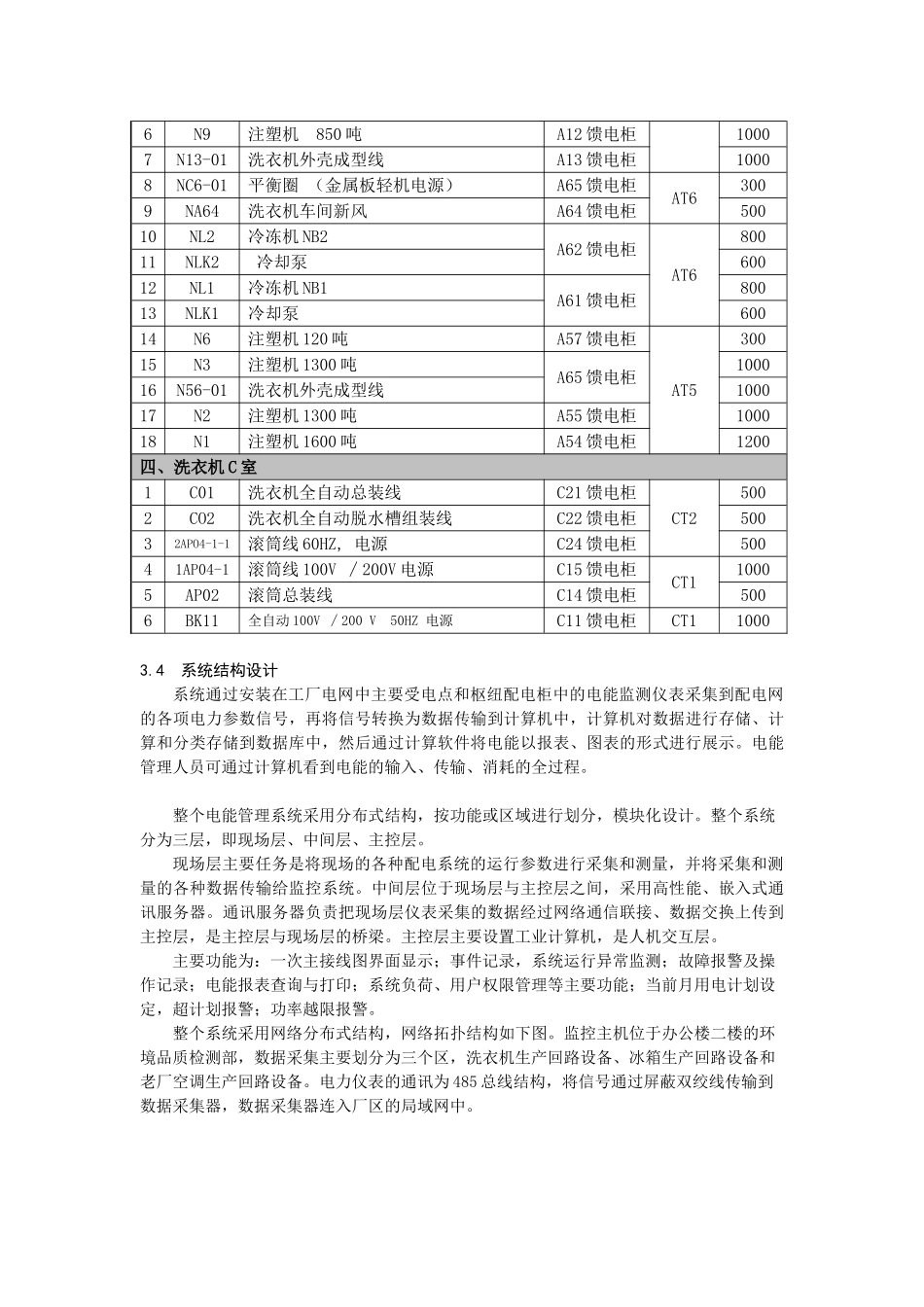

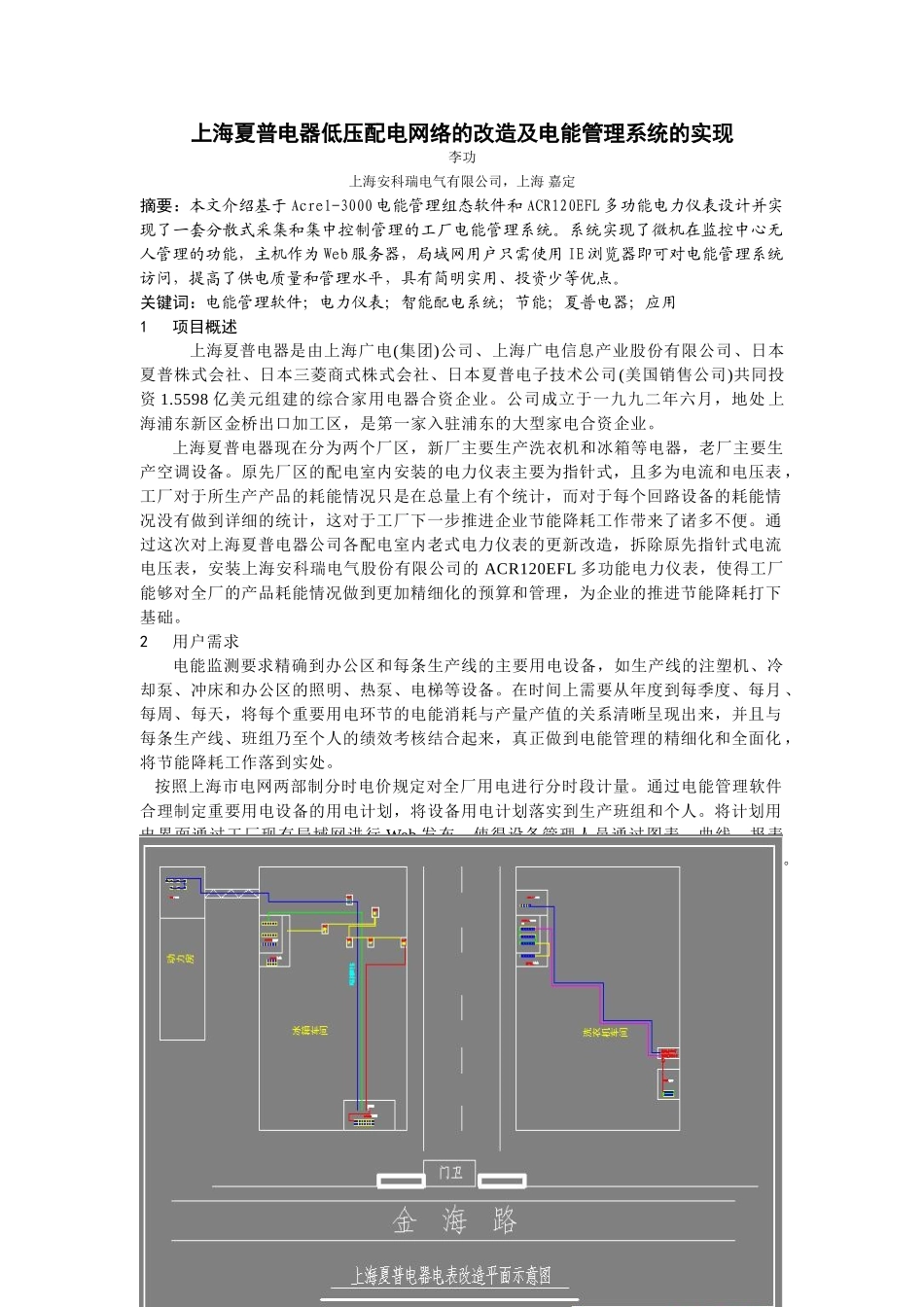

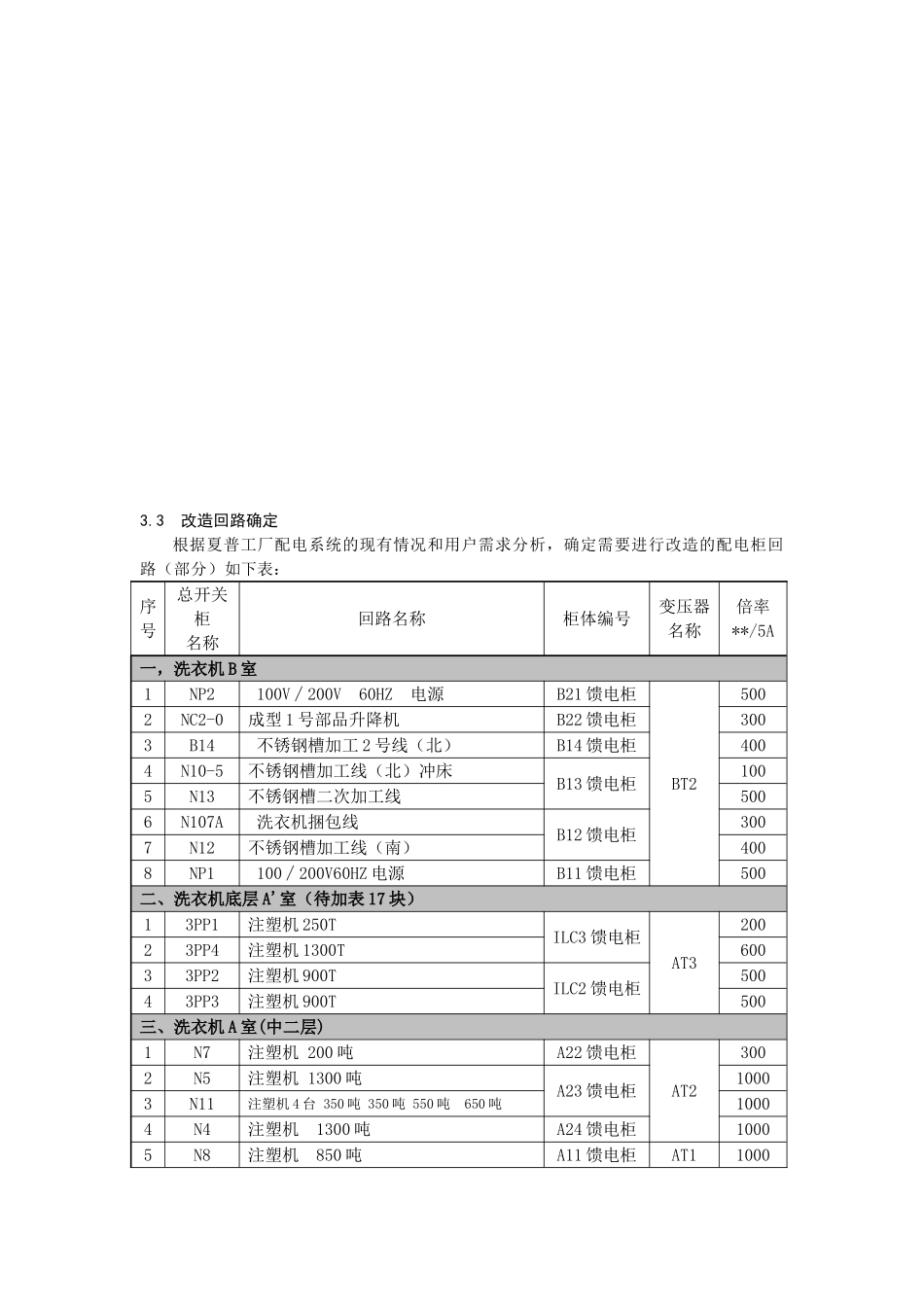

上海夏普电器低压配电网络的改造及电能管理系统的实现李功上海安科瑞电气有限公司,上海嘉定摘要:本文介绍基于Acrel-3000电能管理组态软件和ACR120EFL多功能电力仪表设计并实现了一套分散式采集和集中控制管理的工厂电能管理系统。系统实现了微机在监控中心无人管理的功能,主机作为Web服务器,局域网用户只需使用IE浏览器即可对电能管理系统访问,提高了供电质量和管理水平,具有简明实用、投资少等优点。关键词:电能管理软件;电力仪表;智能配电系统;节能;夏普电器;应用1项目概述上海夏普电器是由上海广电(集团)公司、上海广电信息产业股份有限公司、日本夏普株式会社、日本三菱商式株式会社、日本夏普电子技术公司(美国销售公司)共同投资1.5598亿美元组建的综合家用电器合资企业。公司成立于一九九二年六月,地处上海浦东新区金桥出口加工区,是第一家入驻浦东的大型家电合资企业。上海夏普电器现在分为两个厂区,新厂主要生产洗衣机和冰箱等电器,老厂主要生产空调设备。原先厂区的配电室内安装的电力仪表主要为指针式,且多为电流和电压表,工厂对于所生产产品的耗能情况只是在总量上有个统计,而对于每个回路设备的耗能情况没有做到详细的统计,这对于工厂下一步推进企业节能降耗工作带来了诸多不便。通过这次对上海夏普电器公司各配电室内老式电力仪表的更新改造,拆除原先指针式电流电压表,安装上海安科瑞电气股份有限公司的ACR120EFL多功能电力仪表,使得工厂能够对全厂的产品耗能情况做到更加精细化的预算和管理,为企业的推进节能降耗打下基础。2用户需求电能监测要求精确到办公区和每条生产线的主要用电设备,如生产线的注塑机、冷却泵、冲床和办公区的照明、热泵、电梯等设备。在时间上需要从年度到每季度、每月、每周、每天,将每个重要用电环节的电能消耗与产量产值的关系清晰呈现出来,并且与每条生产线、班组乃至个人的绩效考核结合起来,真正做到电能管理的精细化和全面化,将节能降耗工作落到实处。按照上海市电网两部制分时电价规定对全厂用电进行分时段计量。通过电能管理软件合理制定重要用电设备的用电计划,将设备用电计划落实到生产班组和个人。将计划用电界面通过工厂现有局域网进行Web发布,使得设备管理人员通过图表、曲线、报表等软件功能及时监测到设备运行和电能消耗情况,将节能意识从工厂管理层渗透到基层。3设计方案3.1主要设计参考标准DL448-91《电能计量装置管理规程》DL/T814-2002《配电自动化系统功能规范》DL/T448-2003《电能计量装置技术管理规程》ISO/IEC11801《国际综合布线标准》GBJ232-82《电测量仪表装置设计技术规程》3.2厂区配电回路电表改造平面图3.3改造回路确定根据夏普工厂配电系统的现有情况和用户需求分析,确定需要进行改造的配电柜回路(部分)如下表:序号总开关柜名称回路名称柜体编号变压器名称倍率**/5A一,洗衣机B室1NP2100V∕200V60HZ电源B21馈电柜BT25002NC2-0成型1号部品升降机B22馈电柜3003B14不锈钢槽加工2号线(北)B14馈电柜4004N10-5不锈钢槽加工线(北)冲床B13馈电柜1005N13不锈钢槽二次加工线5006N107A洗衣机捆包线B12馈电柜3007N12不锈钢槽加工线(南)4008NP1100∕200V60HZ电源B11馈电柜500二、洗衣机底层A'室(待加表17块)13PP1注塑机250TILC3馈电柜AT320023PP4注塑机1300T60033PP2注塑机900TILC2馈电柜50043PP3注塑机900T500三、洗衣机A室(中二层)1N7注塑机200吨A22馈电柜AT23002N5注塑机1300吨A23馈电柜10003N11注塑机4台350吨350吨550吨650吨10004N4注塑机1300吨A24馈电柜10005N8注塑机850吨A11馈电柜AT110006N9注塑机850吨A12馈电柜10007N13-01洗衣机外壳成型线A13馈电柜10008NC6-01平衡圈(金属板轻机电源)A65馈电柜AT63009NA64洗衣机车间新风A64馈电柜50010NL2冷冻机NB2A62馈电柜AT680011NLK2冷却泵60012NL1冷冻机NB1A61馈电柜80013NLK1冷却泵60014N6注塑机120吨A57馈电柜AT530015N3注塑机1300吨A65馈电柜100016N56-01洗衣机外壳成型线100017N2注塑机1300吨A55馈电柜100018N1注塑机1600吨A54馈电柜1200四、洗衣机C室1C01洗衣机全自动总装线C21馈电柜CT25002CO2洗衣机全自动脱...
