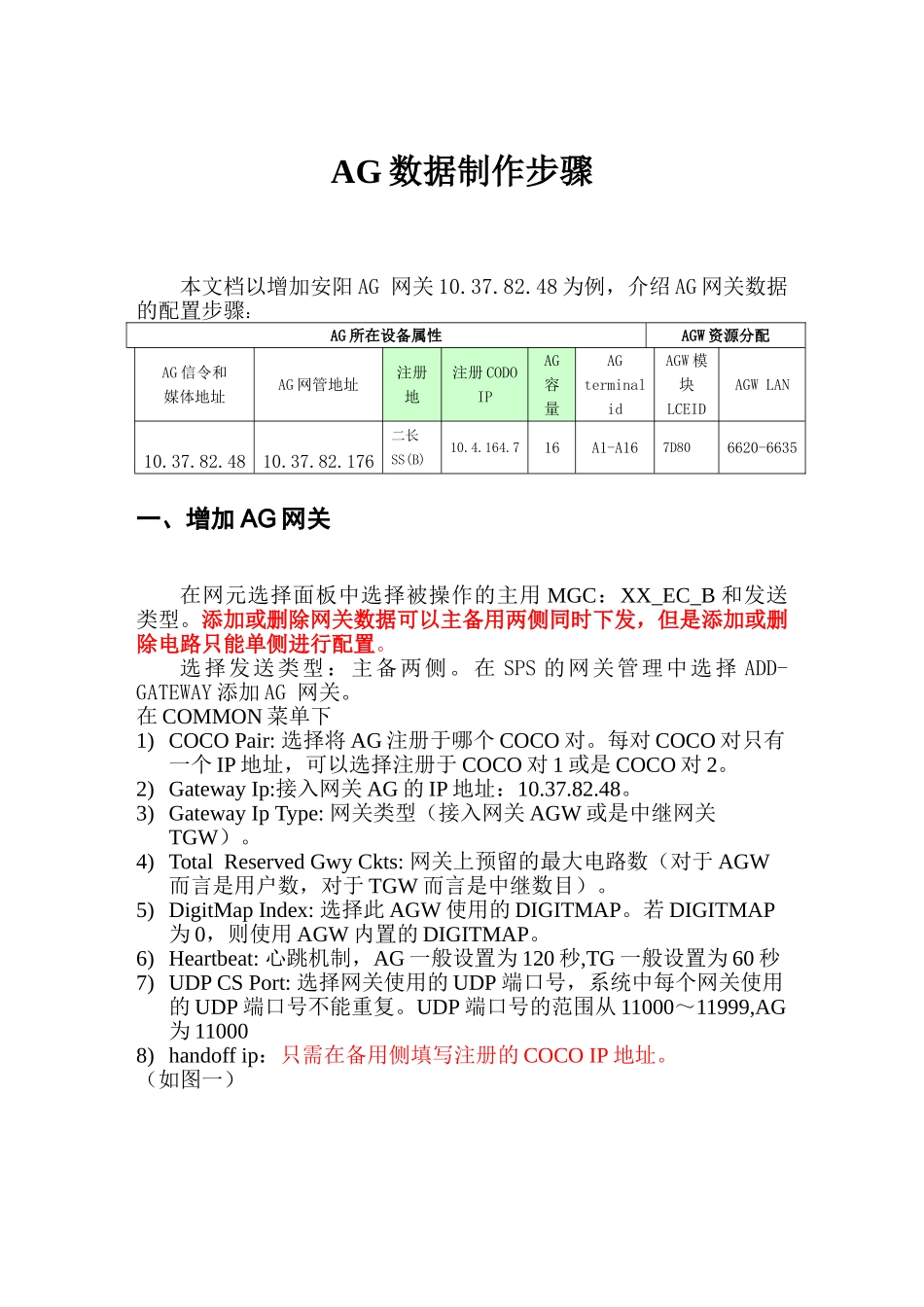

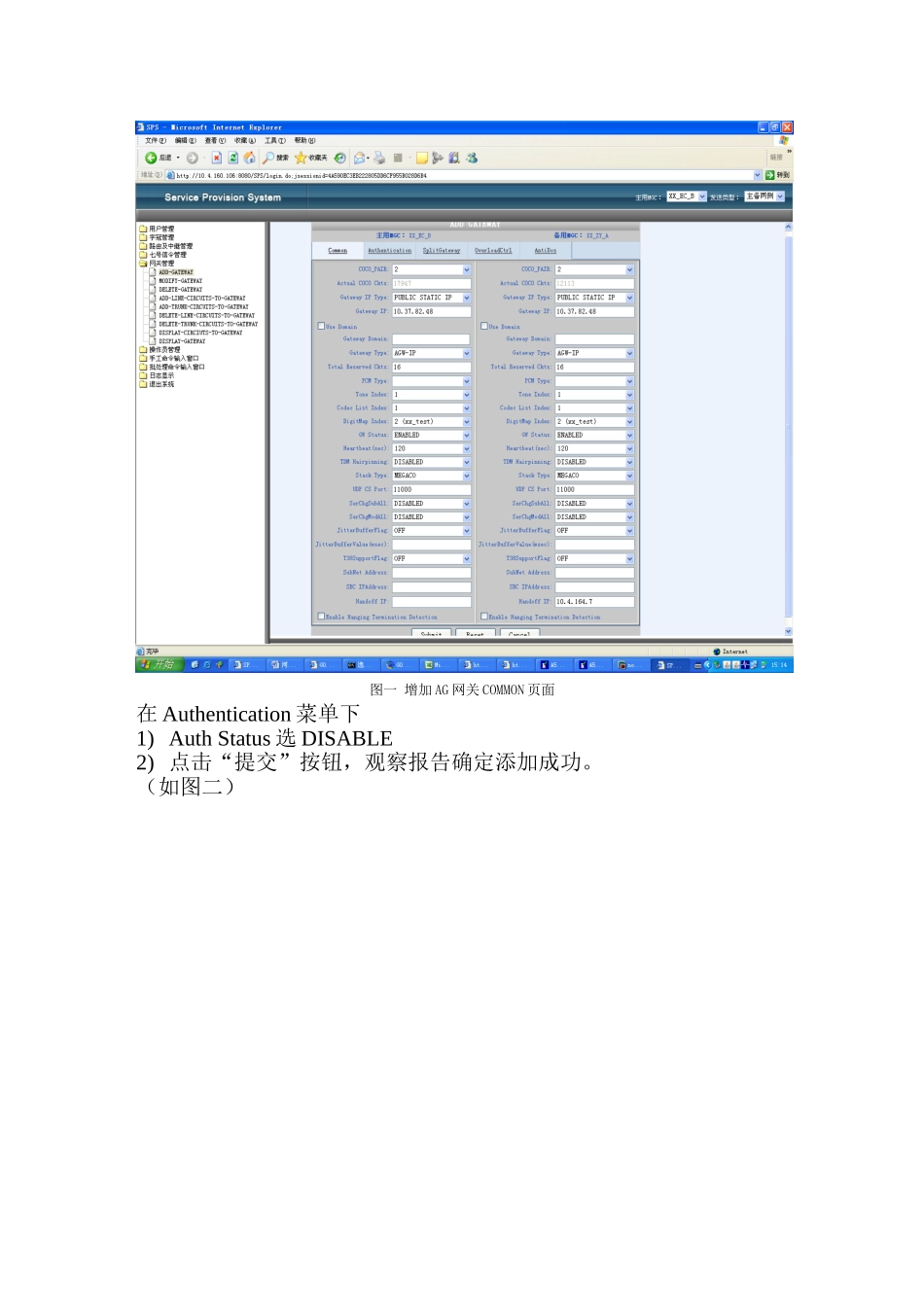

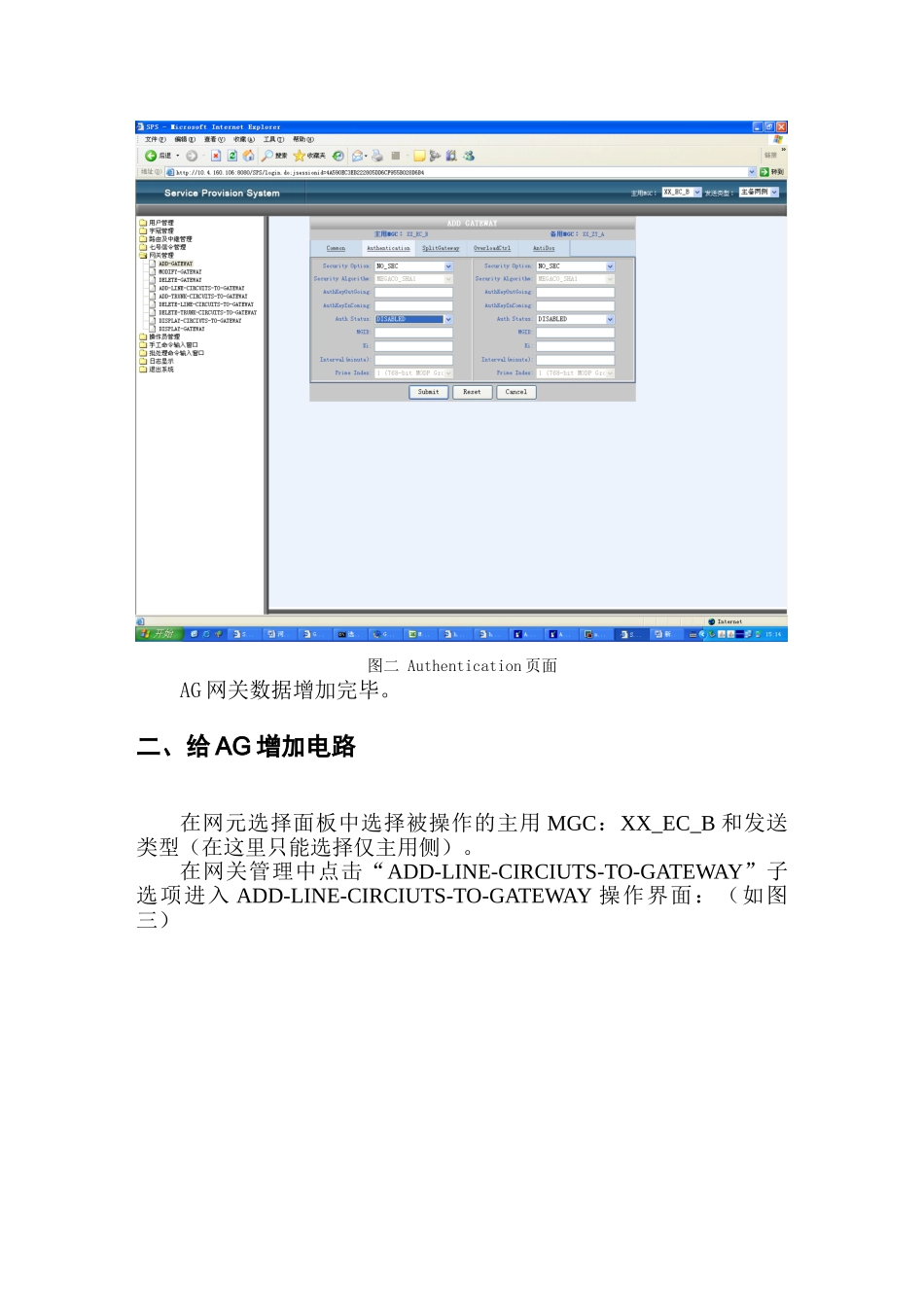

AG数据制作步骤本文档以增加安阳AG网关10.37.82.48为例，介绍AG网关数据的配置步骤：AG所在设备属性AGW资源分配AG信令和媒体地址AG网管地址注册地注册CODOIPAG容量AGterminalidAGW模块LCEIDAGWLAN10.37.82.4810.37.82.176二长SS(B)10.4.164.716A1-A167D806620-6635一、增加AG网关在网元选择面板中选择被操作的主用MGC：XX_EC_B和发送类型。添加或删除网关数据可以主备用两侧同时下发，但是添加或删除电路只能单侧进行配置。选择发送类型：主备两侧。在SPS的网关管理中选择ADD-GATEWAY添加AG网关。在COMMON菜单下1)COCOPair:选择将AG注册于哪个COCO对。每对COCO对只有一个IP地址，可以选择注册于COCO对1或是COCO对2。2)GatewayIp:接入网关AG的IP地址：10.37.82.48。3)GatewayIpType:网关类型（接入网关AGW或是中继网关TGW）。4)TotalReservedGwyCkts:网关上预留的最大电路数（对于AGW而言是用户数，对于TGW而言是中继数目）。5)DigitMapIndex:选择此AGW使用的DIGITMAP。若DIGITMAP为0，则使用AGW内置的DIGITMAP。6)Heartbeat:心跳机制，AG一般设置为120秒,TG一般设置为60秒7)UDPCSPort:选择网关使用的UDP端口号，系统中每个网关使用的UDP端口号不能重复。UDP端口号的范围从11000～11999,AG为110008)handoffip：只需在备用侧填写注册的COCOIP地址。（如图一）图一增加AG网关COMMON页面在Authentication菜单下1)AuthStatus选DISABLE2)点击“提交”按钮，观察报告确定添加成功。（如图二）图二Authentication页面AG网关数据增加完毕。二、给AG增加电路在网元选择面板中选择被操作的主用MGC：XX_EC_B和发送类型（在这里只能选择仅主用侧）。在网关管理中点击“ADD-LINE-CIRCIUTS-TO-GATEWAY”子选项进入ADD-LINE-CIRCIUTS-TO-GATEWAY操作界面：（如图三）图三增加电路1.选择COCOPAIR：2；AG信令媒体地址GATEWAYNAME：10.37.82.48；AGW模块号：7D80；TNRAGE（即LAN号，可加单条电路或给范围6620-6635），点击Search，在备选TN的方框里将出现TN号，即LAN号。2.选中所有的备选TN，点击ADD，在TerminationIDInput里加入电路代码，点击Apply。若批量添加，点击SelectAll全选TN,点击ADD加入LAN,再点击左上方AutoAddcktInput,在TerminationIDinput里输入一个电路代码以后所有的后续电路将自动加上。（如图四）：图四增加TerminationID3.点击“提交”按钮，观察报告确定添加成功。4.增加备用侧电路（方法同增加主用侧）。增加备用侧时，发送类型还要选“仅主用侧”三、删除AG电路删除AG网关时要先删除AG网关的电路，然后再删除AG网关。在网元选择面板中选择被操作的主用MGC：XX_EC_B和发送类型（在这里只能选择仅主用侧）。在网关管理中点击“DELETE-LINE-CIRCIUTS-TO-GATEWAY”子选项进入DELETE-LINE-CIRCIUTS-TO-GATEWAY操作界面：（如图五）图五删除电路1.选择COCOPAIR：2；AG信令媒体地址GATEWAYNAME：10.37.82.48；AGW模块号：7D80；TNRAGE：6620-6635，点击Search，在备选TN的方框里将出现TN号，即LAN号。2.选中所有的备选TN，点击ADD，在待删除TN列出了所有要删除的电路，点击Apply。3.点击“提交”按钮，观察报告确定删除成功。4.删除备用侧电路（方法同删除主用侧）。四、删除AG网关在网元选择面板中选择被操作的主用MGC：XX_EC_B和发送类型为主备两侧。（如图六）图六删除AG网关1.在网关管理中点击“DELETE-GATEWAY”子选项进入DELETE-GATEWAY操作界面2.选择要删除的AG网关参数COCOPair：2；GatewayName:10.37.82.483.点击“提交”按钮，观察报告确定删除成功。777
