《安全管理文档》之雨水管道样板段施工总结VIP免费

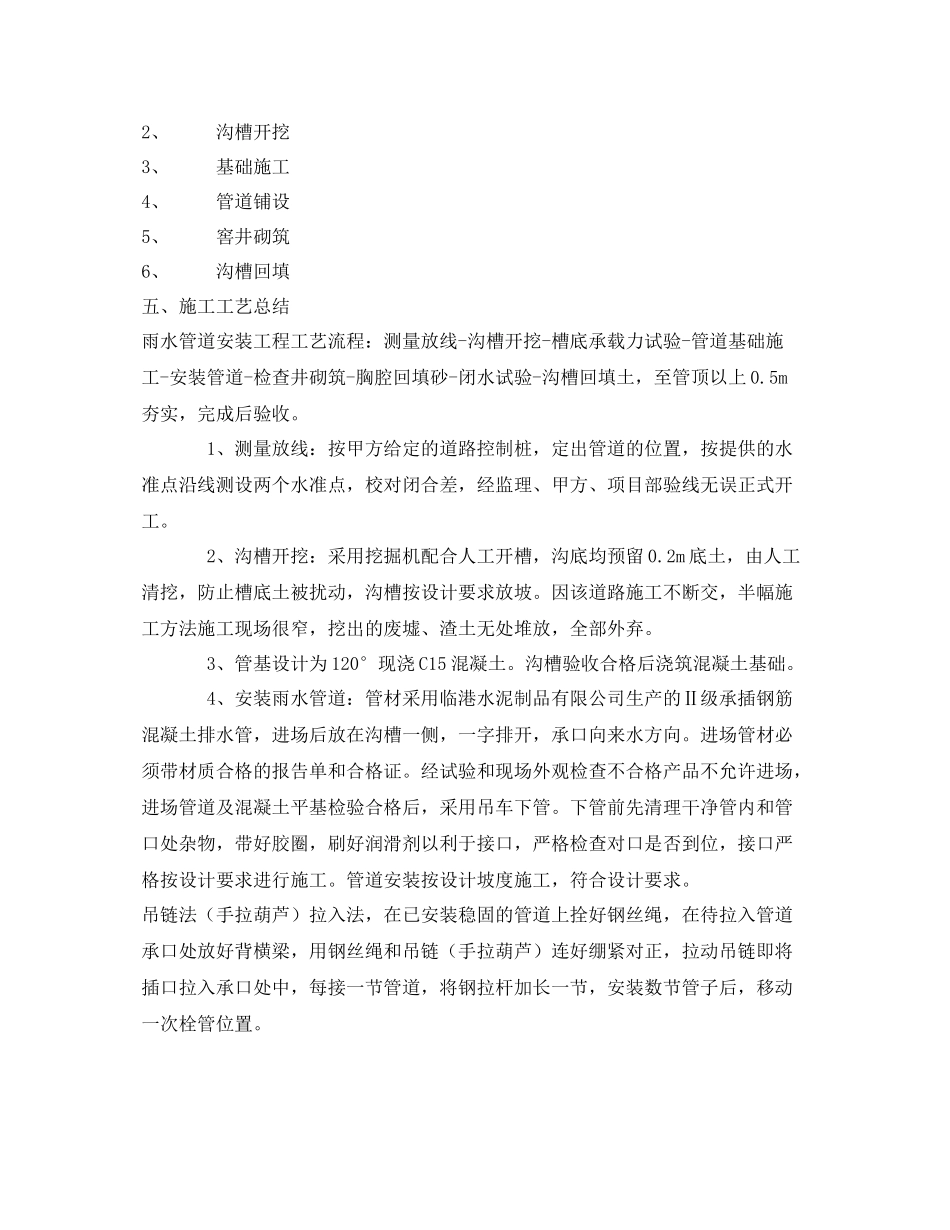

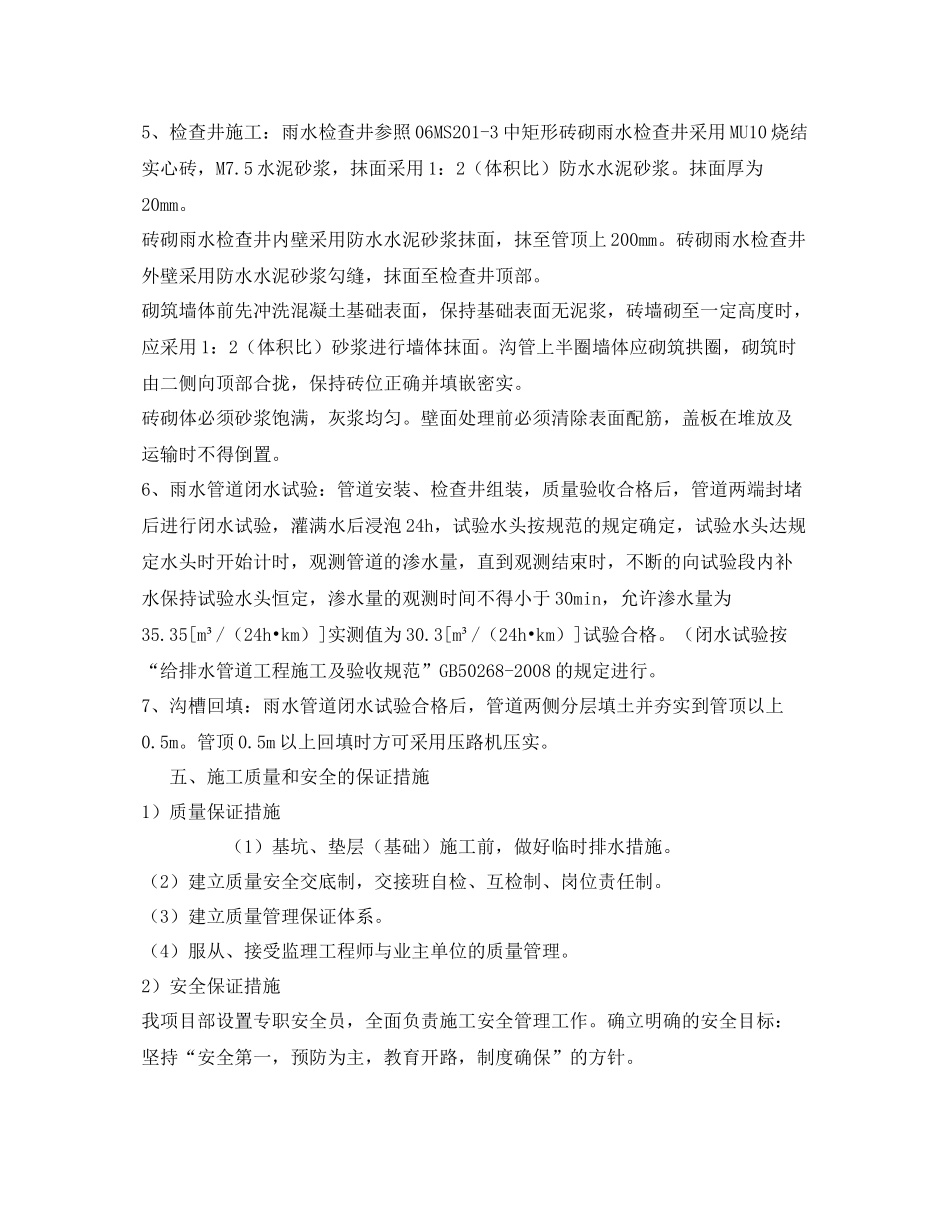

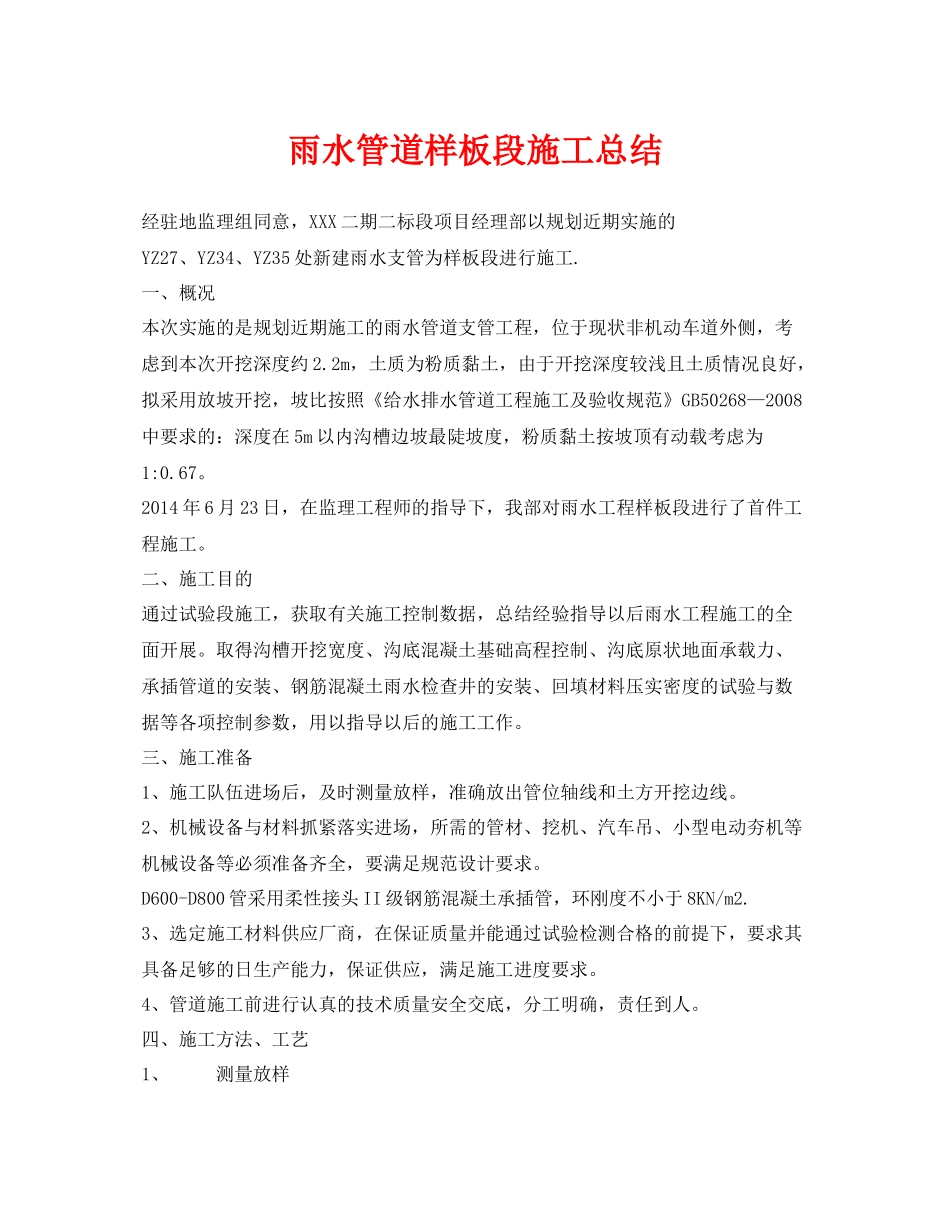

雨水管道样板段施工总结经驻地监理组同意，XXX二期二标段项目经理部以规划近期实施的YZ27、YZ34、YZ35处新建雨水支管为样板段进行施工.一、概况本次实施的是规划近期施工的雨水管道支管工程，位于现状非机动车道外侧，考虑到本次开挖深度约2.2m，土质为粉质黏土，由于开挖深度较浅且土质情况良好，拟采用放坡开挖，坡比按照《给水排水管道工程施工及验收规范》GB50268—2008中要求的：深度在5m以内沟槽边坡最陡坡度，粉质黏土按坡顶有动载考虑为1:0.67。2014年6月23日，在监理工程师的指导下，我部对雨水工程样板段进行了首件工程施工。二、施工目的通过试验段施工，获取有关施工控制数据，总结经验指导以后雨水工程施工的全面开展。取得沟槽开挖宽度、沟底混凝土基础高程控制、沟底原状地面承载力、承插管道的安装、钢筋混凝土雨水检查井的安装、回填材料压实密度的试验与数据等各项控制参数，用以指导以后的施工工作。三、施工准备1、施工队伍进场后，及时测量放样，准确放出管位轴线和土方开挖边线。2、机械设备与材料抓紧落实进场，所需的管材、挖机、汽车吊、小型电动夯机等机械设备等必须准备齐全，要满足规范设计要求。D600-D800管采用柔性接头II级钢筋混凝土承插管，环刚度不小于8KN/m2.3、选定施工材料供应厂商，在保证质量并能通过试验检测合格的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。四、施工方法、工艺1、测量放样2、沟槽开挖3、基础施工4、管道铺设5、窖井砌筑6、沟槽回填五、施工工艺总结雨水管道安装工程工艺流程：测量放线-沟槽开挖-槽底承载力试验-管道基础施工-安装管道-检查井砌筑-胸腔回填砂-闭水试验-沟槽回填土，至管顶以上0.5m夯实，完成后验收。1、测量放线：按甲方给定的道路控制桩，定出管道的位置，按提供的水准点沿线测设两个水准点，校对闭合差，经监理、甲方、项目部验线无误正式开工。2、沟槽开挖：采用挖掘机配合人工开槽，沟底均预留0.2m底土，由人工清挖，防止槽底土被扰动，沟槽按设计要求放坡。因该道路施工不断交，半幅施工方法施工现场很窄，挖出的废墟、渣土无处堆放，全部外弃。3、管基设计为120°现浇C15混凝土。沟槽验收合格后浇筑混凝土基础。4、安装雨水管道：管材采用临港水泥制品有限公司生产的Ⅱ级承插钢筋混凝土排水管，进场后放在沟槽一侧，一字排开，承口向来水方向。进场管材必须带材质合格的报告单和合格证。经试验和现场外观检查不合格产品不允许进场，进场管道及混凝土平基检验合格后，采用吊车下管。下管前先清理干净管内和管口处杂物，带好胶圈，刷好润滑剂以利于接口，严格检查对口是否到位，接口严格按设计要求进行施工。管道安装按设计坡度施工，符合设计要求。吊链法（手拉葫芦）拉入法，在已安装稳固的管道上拴好钢丝绳，在待拉入管道承口处放好背横梁，用钢丝绳和吊链（手拉葫芦）连好绷紧对正，拉动吊链即将插口拉入承口处中，每接一节管道，将钢拉杆加长一节，安装数节管子后，移动一次栓管位置。5、检查井施工：雨水检查井参照06MS201-3中矩形砖砌雨水检查井采用MU10烧结实心砖，M7.5水泥砂浆，抹面采用1：2（体积比）防水水泥砂浆。抹面厚为20mm。砖砌雨水检查井内壁采用防水水泥砂浆抹面，抹至管顶上200mm。砖砌雨水检查井外壁采用防水水泥砂浆勾缝，抹面至检查井顶部。砌筑墙体前先冲洗混凝土基础表面，保持基础表面无泥浆，砖墙砌至一定高度时，应采用1：2（体积比）砂浆进行墙体抹面。沟管上半圈墙体应砌筑拱圈，砌筑时由二侧向顶部合拢，保持砖位正确并填嵌密实。砖砌体必须砂浆饱满，灰浆均匀。壁面处理前必须清除表面配筋，盖板在堆放及运输时不得倒置。6、雨水管道闭水试验：管道安装、检查井组装，质量验收合格后，管道两端封堵后进行闭水试验，灌满水后浸泡24h，试验水头按规范的规定确定，试验水头达规定水头时开始计时，观测管道的渗水量，直到观测结束时，不断的向试验段内补水保持试验水头恒定，渗水量的观测时间不得小于30min，允许渗水量为35.35[m³/（24h•km）]实测值为30.3[m³/（24h•km）]试...
