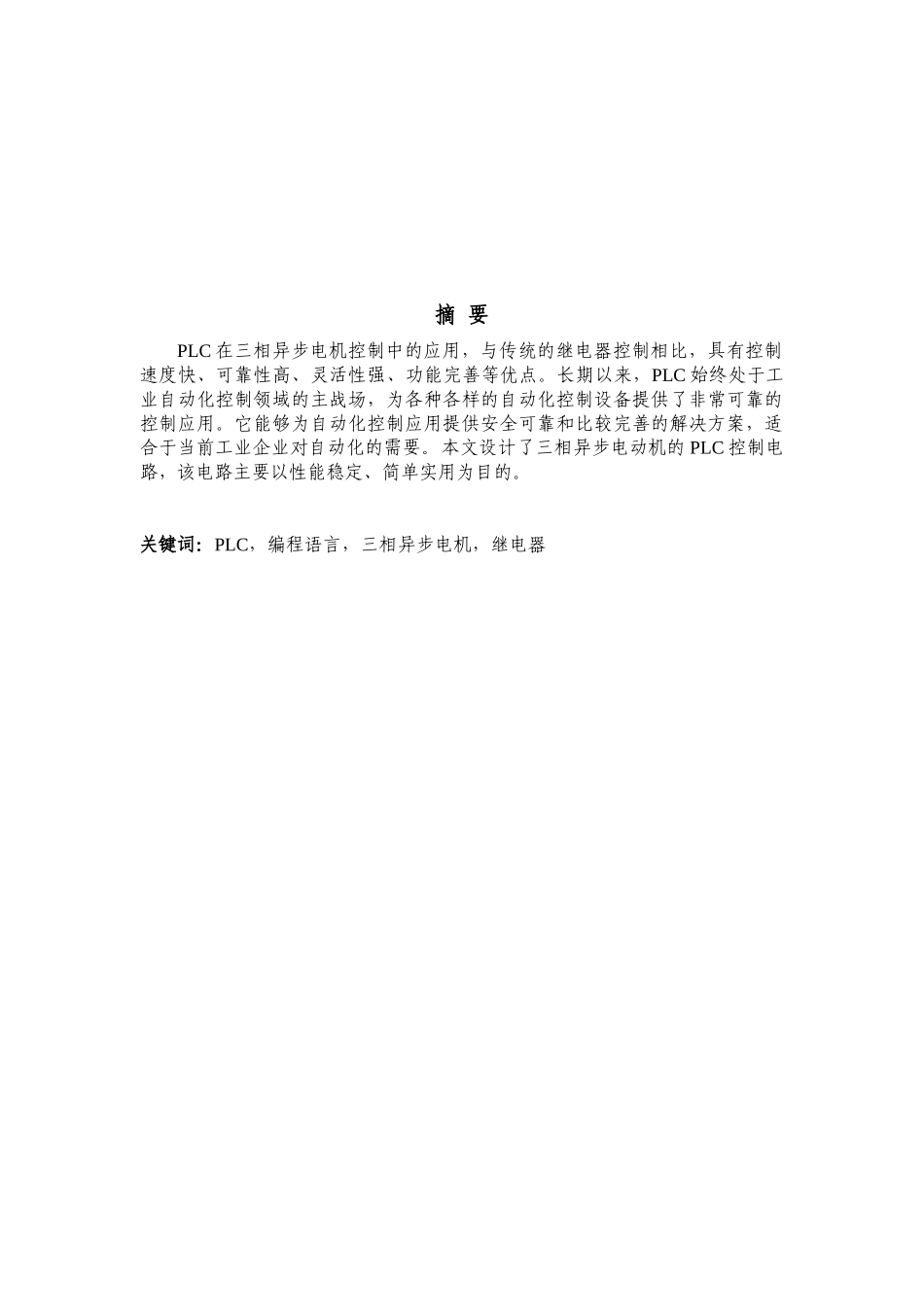

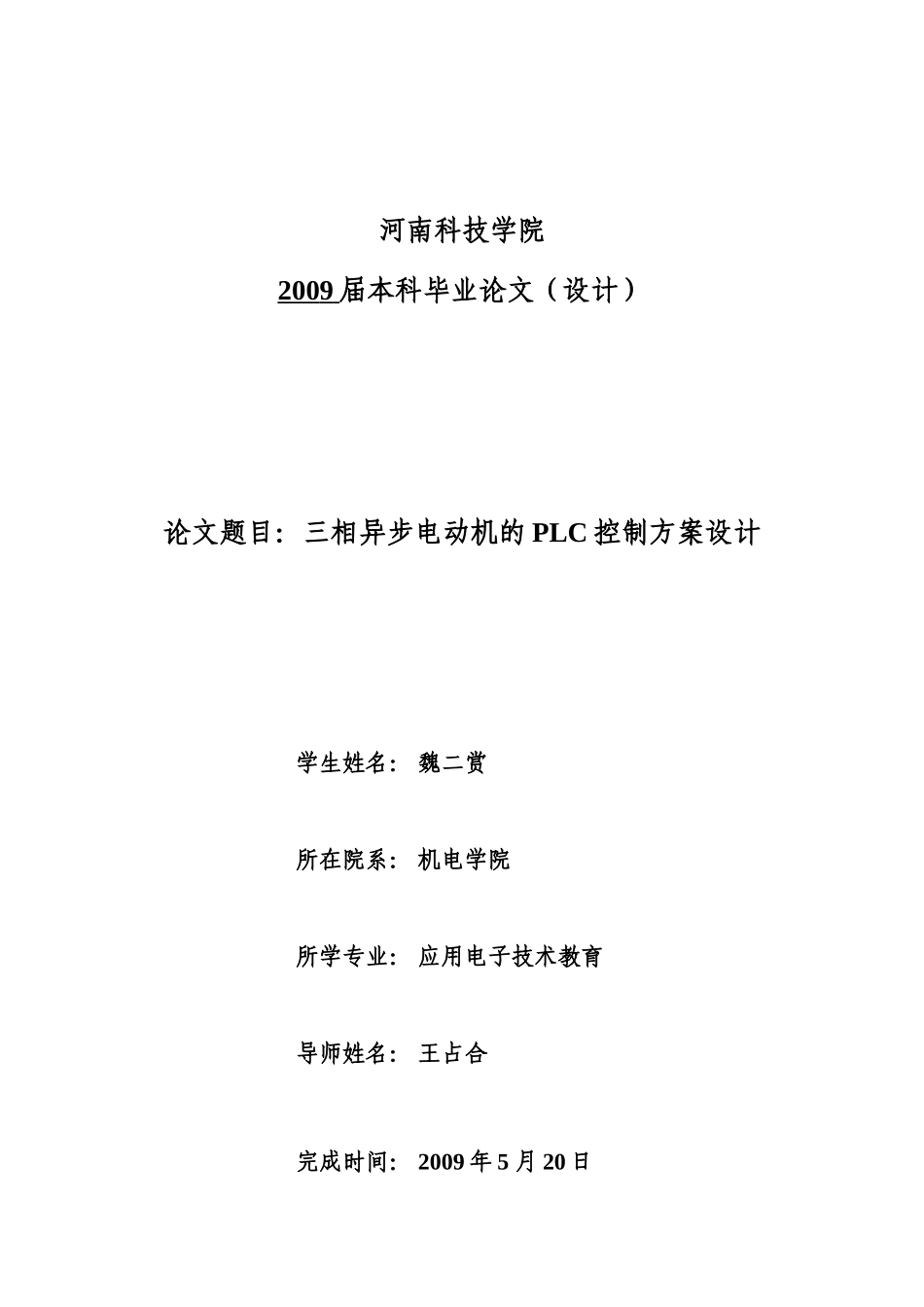

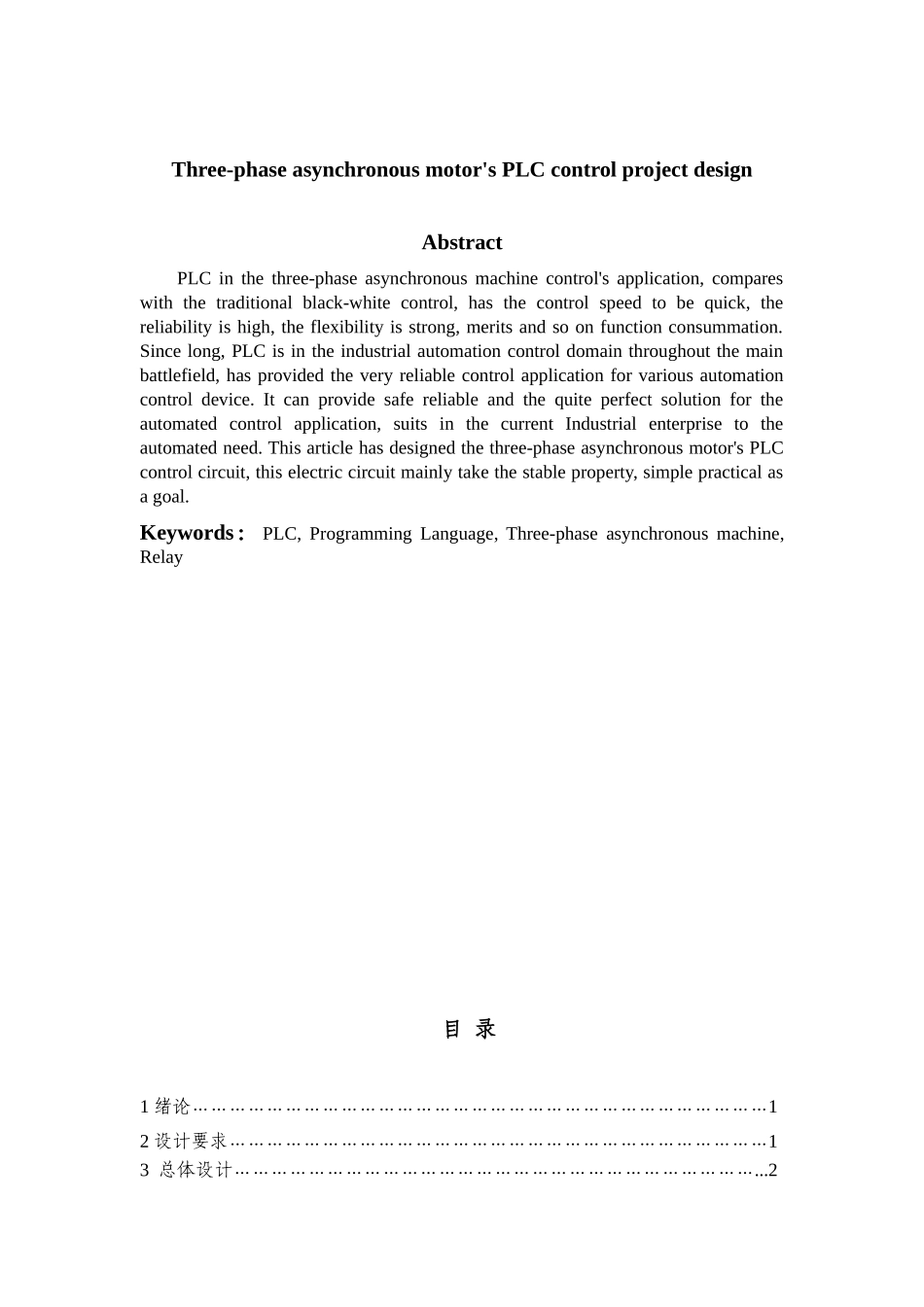

河南科技学院2009届本科毕业论文（设计）论文题目：三相异步电动机的PLC控制方案设计学生姓名：魏二赏所在院系：机电学院所学专业：应用电子技术教育导师姓名：王占合完成时间：2009年5月20日摘要PLC在三相异步电机控制中的应用，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强、功能完善等优点。长期以来，PLC始终处于工业自动化控制领域的主战场，为各种各样的自动化控制设备提供了非常可靠的控制应用。它能够为自动化控制应用提供安全可靠和比较完善的解决方案，适合于当前工业企业对自动化的需要。本文设计了三相异步电动机的PLC控制电路，该电路主要以性能稳定、简单实用为目的。关键词：PLC，编程语言，三相异步电机，继电器Three-phaseasynchronousmotor'sPLCcontrolprojectdesignAbstractPLCinthethree-phaseasynchronousmachinecontrol'sapplication,compareswiththetraditionalblack-whitecontrol,hasthecontrolspeedtobequick,thereliabilityishigh,theflexibilityisstrong,meritsandsoonfunctionconsummation.Sincelong,PLCisintheindustrialautomationcontroldomainthroughoutthemainbattlefield,hasprovidedtheveryreliablecontrolapplicationforvariousautomationcontroldevice.Itcanprovidesafereliableandthequiteperfectsolutionfortheautomatedcontrolapplication,suitsinthecurrentIndustrialenterprisetotheautomatedneed.Thisarticlehasdesignedthethree-phaseasynchronousmotor'sPLCcontrolcircuit,thiselectriccircuitmainlytakethestableproperty,simplepracticalasagoal.Keywords：PLC,ProgrammingLanguage,Three-phaseasynchronousmachine,Relay目录1绪论…………………………………………………………………………………12设计要求……………………………………………………………………………13总体设计…………………………………………………………………………...23.1系统结构……………………………………………………….……………..23.2系统配置……………………………………………………………………..33.3三相异步电动机正反转的PLC控制………………………………………..43.3.1三相异步电动机正反转PLC控制接线图………………………………43.3.2三相异步电动机正反转PLC控制的梯形图、指令表…………………63.4三相异步电动机的起、制动PLC控制……………………………………..63.5三相异步电动机的调速系统PLC控制……………………………………..93.6三相异步电动机使用PLC控制优点……………………………………….134系统调试…………………………………………………………………………..145结束语……………………………………………………………………………..14参考文献……………………………………………………………………………..151绪论三相异步电动机的应用几乎涵盖了工农业生产和人类生活的各个领域，在这些应用领域中，三项异步电动机常常运行在恶劣的环境下，导致产生过流、短路、断相、绝缘老化等事故。对于应用于大型工业设备重要场合的高压电动机、大功率电动机来说，一旦发生故障所造成的损失无法估量。在生产过程，科学研究和其他产业领域中，电气控制技术应用十分广泛。在机械设备的控制中，电气控制也比其他的控制方法使用的更为普遍。本系统的控制是采用PLC的编程语言——梯形语言，梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能、使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路。可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计。它采用可编程序的存储器，用来在内部存储执行逻辑运算、顺序控制，定时、计数和算术等操作的指令，并采用数字式、模拟式的输入和输出，控制各种的机械或生产过程。长期以来，PLC始终处于工业自动化控制领域的主战场，为各种各样的自动化控制设备提供了非常可靠的控制应用。它能够为自动化控制应用提供安全可靠和比较完善的解决方案，适合于当...
