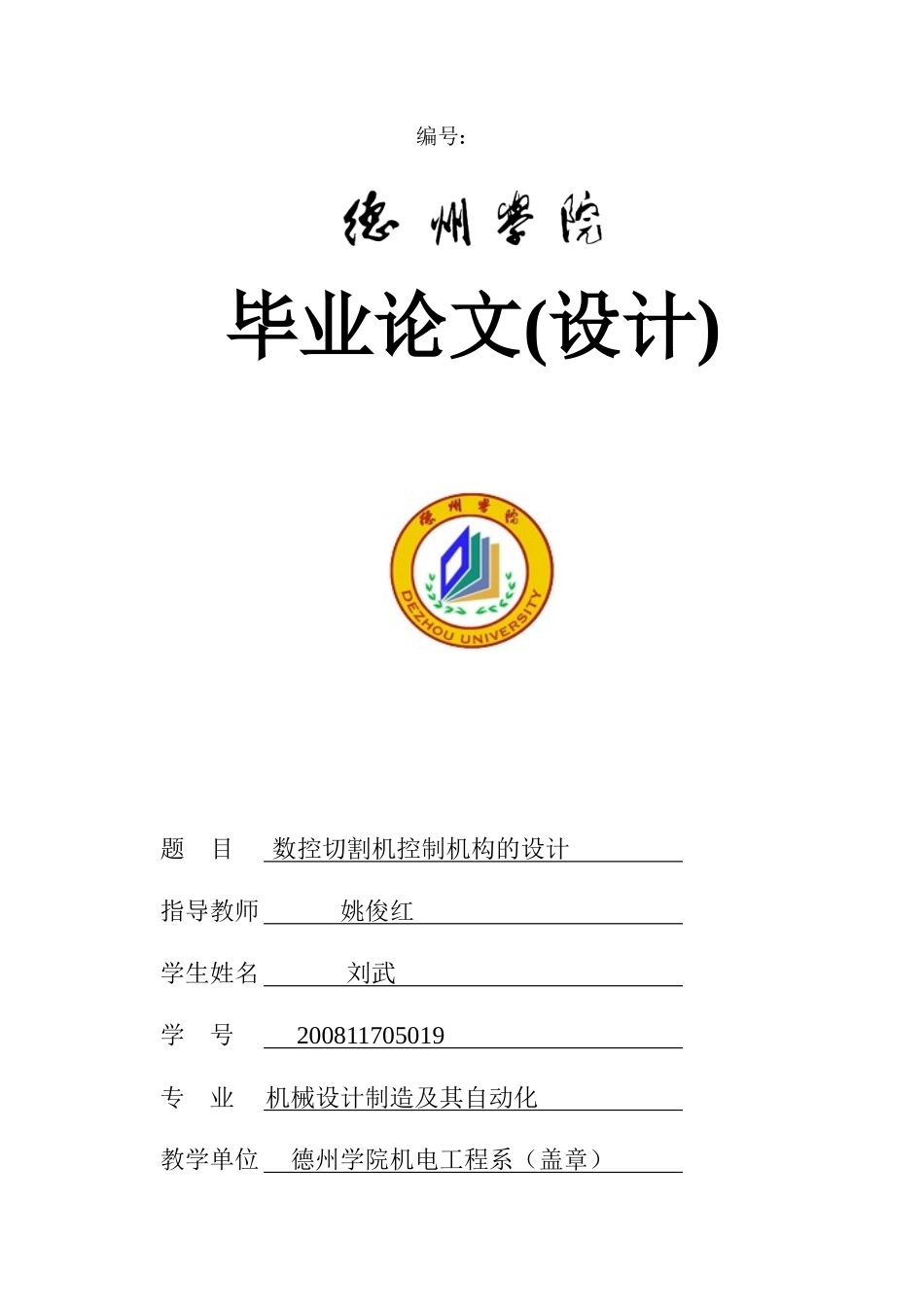

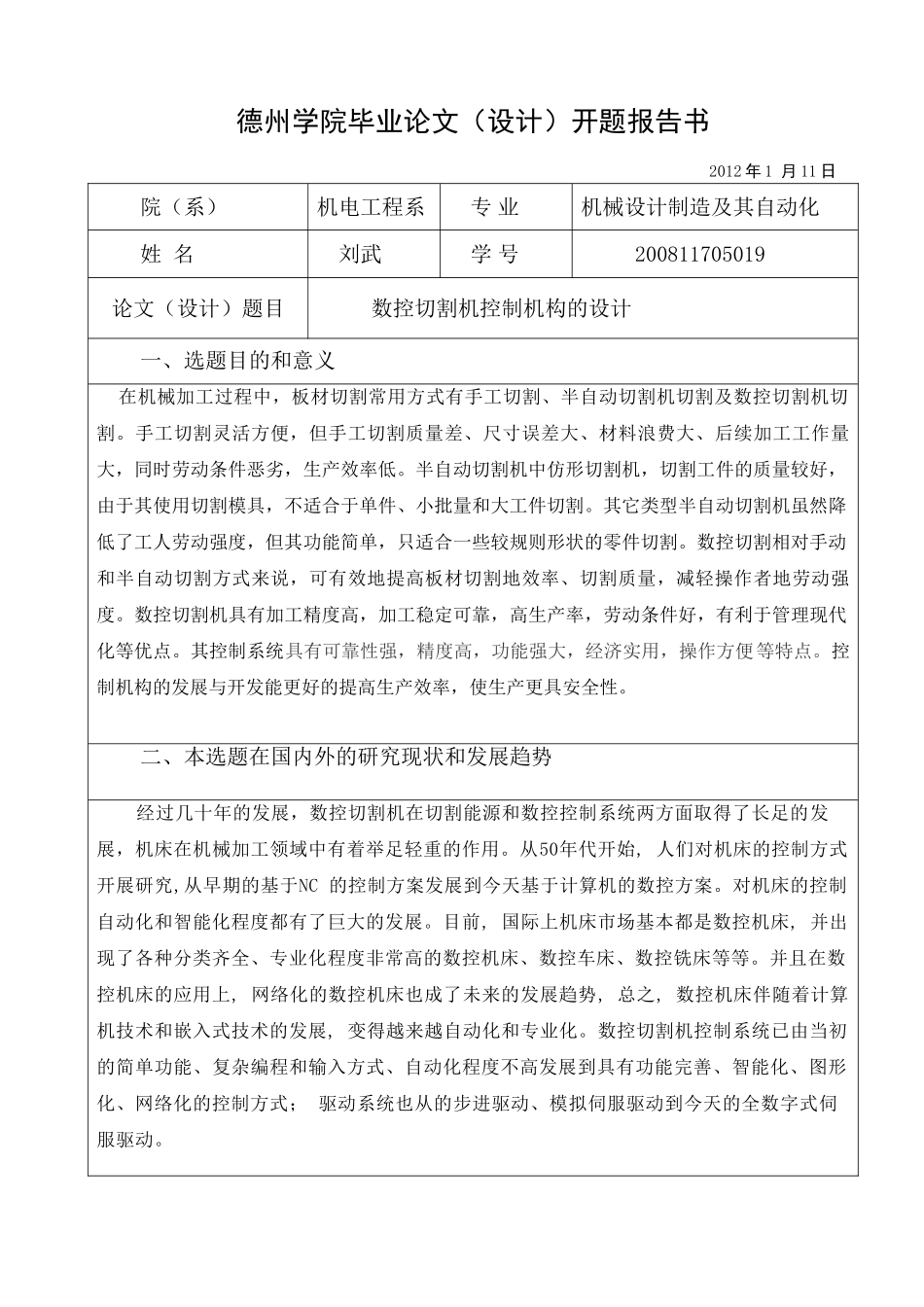

编号:毕业论文(设计)题目数控切割机控制机构的设计指导教师姚俊红学生姓名刘武学号200811705019专业机械设计制造及其自动化教学单位德州学院机电工程系(盖章)二0一二年五月六日德州学院毕业论文(设计)开题报告书2012年1月11日院(系)机电工程系专业机械设计制造及其自动化姓名刘武学号200811705019论文(设计)题目数控切割机控制机构的设计一、选题目的和意义在机械加工过程中,板材切割常用方式有手工切割、半自动切割机切割及数控切割机切割。手工切割灵活方便,但手工切割质量差、尺寸误差大、材料浪费大、后续加工工作量大,同时劳动条件恶劣,生产效率低。半自动切割机中仿形切割机,切割工件的质量较好,由于其使用切割模具,不适合于单件、小批量和大工件切割。其它类型半自动切割机虽然降低了工人劳动强度,但其功能简单,只适合一些较规则形状的零件切割。数控切割相对手动和半自动切割方式来说,可有效地提高板材切割地效率、切割质量,减轻操作者地劳动强度。数控切割机具有加工精度高,加工稳定可靠,高生产率,劳动条件好,有利于管理现代化等优点。其控制系统具有可靠性强,精度高,功能强大,经济实用,操作方便等特点。控制机构的发展与开发能更好的提高生产效率,使生产更具安全性。二、本选题在国内外的研究现状和发展趋势经过几十年的发展,数控切割机在切割能源和数控控制系统两方面取得了长足的发展,机床在机械加工领域中有着举足轻重的作用。从50年代开始,人们对机床的控制方式开展研究,从早期的基于NC的控制方案发展到今天基于计算机的数控方案。对机床的控制自动化和智能化程度都有了巨大的发展。目前,国际上机床市场基本都是数控机床,并出现了各种分类齐全、专业化程度非常高的数控机床、数控车床、数控铣床等等。并且在数控机床的应用上,网络化的数控机床也成了未来的发展趋势,总之,数控机床伴随着计算机技术和嵌入式技术的发展,变得越来越自动化和专业化。数控切割机控制系统已由当初的简单功能、复杂编程和输入方式、自动化程度不高发展到具有功能完善、智能化、图形化、网络化的控制方式;驱动系统也从的步进驱动、模拟伺服驱动到今天的全数字式伺服驱动。三、课题设计方案[主要说明:研究(设计)的基本内容、观点及拟采取的研究途径和方法。]1.根据所学的PLC、数控有关专业知识以及查询的有关文献,根据数控切割的工作原理,使用时应达到的安全,效率,可靠性等进行初步设计。2.通过考察分析了解切割机控制系统的工作原理,根据切割工艺的要求,满足生产的控制要求,控制系统经济实用、控制精度高的要求进一步完善和修改设计。3.根据所设计的控制系统,利用PLC进行系统相关接线图和控制梯形图的绘制。4.综合考虑数控切割机的应用,检查PLC编程,进一步完善优化控制系统。四、计划进度安排[主要说明:起止时间及分阶段的进度要求。]起止时间:2011.12.15-2.10进行课题的搜集资料,初步确定课题。2012.3.1-3.31整理材料,理清思路,确定论文的研究方向,开始撰写论文初稿。2012.4.1-4.20初步完成初稿,交由指导老师修改、审核,并在初稿的基础上完善。2012.4.10-5.9修改论文,确定最终的论文,准备毕业答辩。2012.5.9-5.19参加论文答辩。五、主要参考文献[1]杜国臣,王士军.机床数控技术[M].北京大学出版社[2]郁汉琪,郭健.可编程序控制器原理及应用[M].中国电力出版社[3]程卫权.基于PLC的数控切割系统[J].计算机工程应用技术,2011.117(30)[4]宋伯生.可编程控制器配置编程联网[M].北京:中国劳动出版社,1998[5]刘敏.可编程控制器技术[M]..北京:机械工业出版社,2004指导教师意见及建议:签名:年月日教学单位领导小组审批意见:组长签名:年月日德州学院毕业论文(设计)中期检查表院(系):{机电工程系}专业:机械制造及其自动化2012年04月12日毕业论文(设计)题目:数控切割机控制机构的设计学生姓名刘武学号200811705019指导教师姚俊红职称副教授计划完成时间:2012年5月6号毕业论文(设计)的进度计划:2011.12.15-2.10进行课题的搜集资料,初步确定课题。2012.3.1-3.31整理材料,理清思路,确定论文的研究方向,开始撰写论文初稿。2012....
