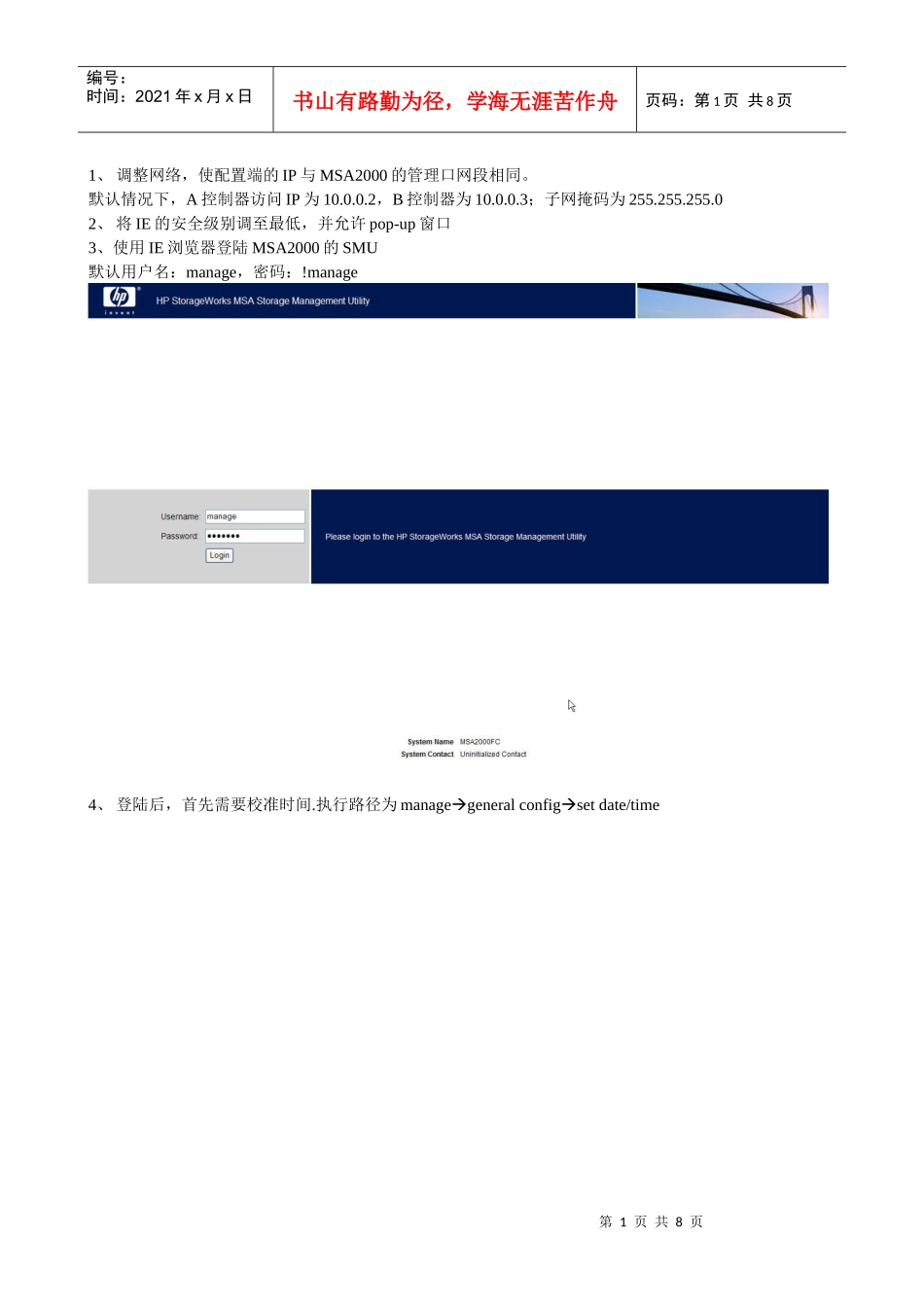

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1、调整网络，使配置端的IP与MSA2000的管理口网段相同。默认情况下，A控制器访问IP为10.0.0.2，B控制器为10.0.0.3；子网掩码为255.255.255.02、将IE的安全级别调至最低，并允许pop-up窗口3、使用IE浏览器登陆MSA2000的SMU默认用户名：manage，密码：!manage4、登陆后，首先需要校准时间.执行路径为managegeneralconfigsetdate/time第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页5、（该项可选）如果用户现场环境有特殊要求，有可能需要进行hostport的配置，此时需要到路径managegeneralconfighostportconfiguration第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页6、建立Vdisk和volume执行路径：managevirtualdiskconfigcreatavdisk第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页选择需要加入阵列的磁盘，点击继续第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页此处的选择需要注意第三项“exposevolumestoallhosts”（基本意图为是否所有用户都可见）。如果用户需要配置双机，那么此处可以选择“yes”；如果是不同机器使用不同volume，此时一定要选择“no”。由于该选项是无法在建立vdisk后进行修改的，所以一定要注意。否则需要删掉vdisk重新建立。第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页7、建立好volume后，进行volumemapping。执行路径：managevolumemanagementvolumemappingmaphoststovolume在assignhostaccessprivileges选项下的hostWWN-name下拉菜单中找到对应server上光纤卡的WWN，填写LUN号码（0-127），点击“mapit”进行对应。第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页8、此时server应该能够正常看到多出来的磁盘，可以对其进行格式化分区等操作。如果是windows系统，此时有可能需要加载光纤卡和MSA2000的驱动。如果涉及到多条链路，需要另行加载多链路软件。HP380GBIOS按F9进入，选择第四项，coovd，如果看到光纤的磁盘，设置光纤的磁盘第一启动。CTRL+E，光纤卡，一项，cogbosdivs（wwn号，lun号）
