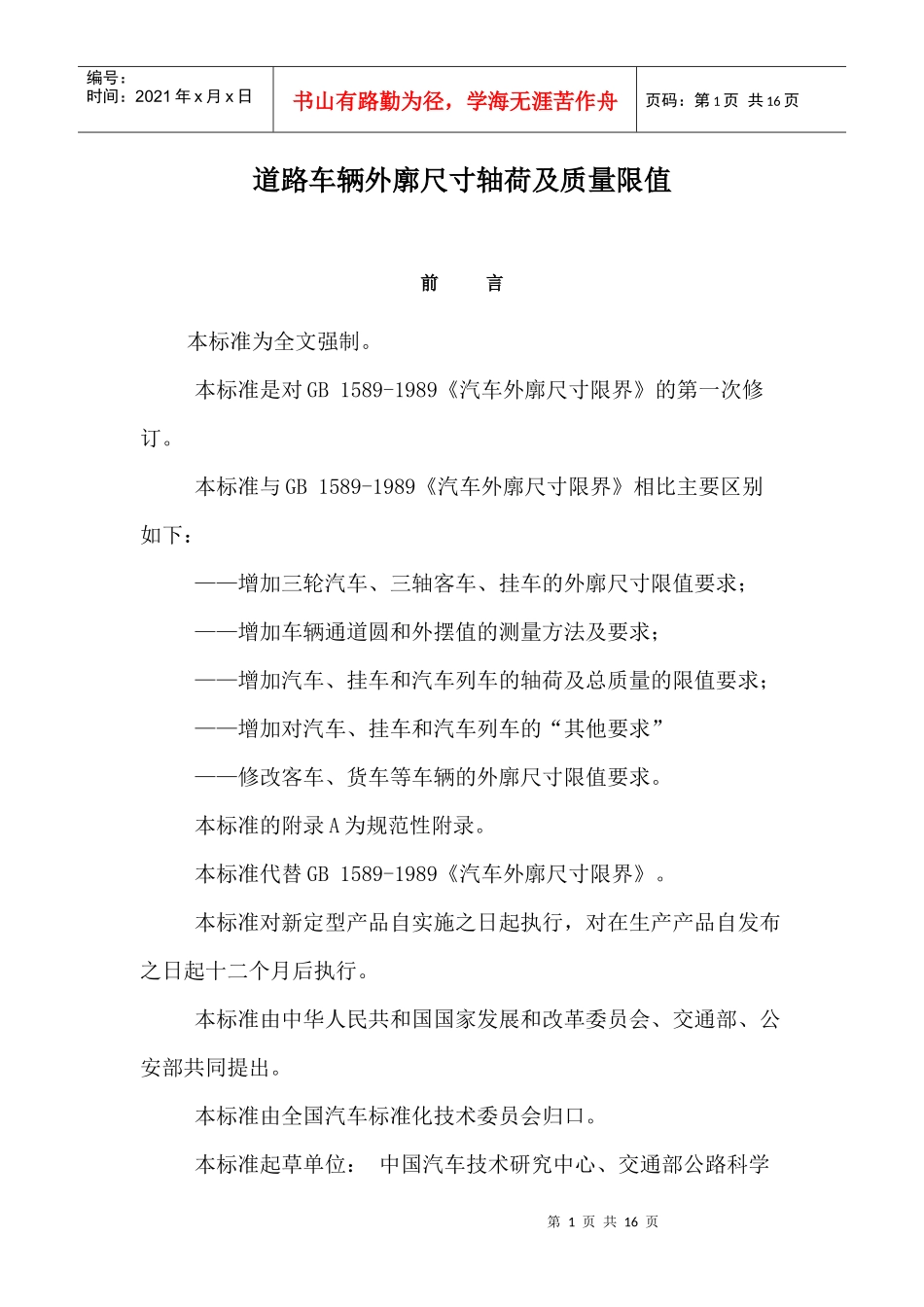

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页道路车辆外廓尺寸轴荷及质量限值前言本标准为全文强制。本标准是对GB1589-1989《汽车外廓尺寸限界》的第一次修订。本标准与GB1589-1989《汽车外廓尺寸限界》相比主要区别如下：——增加三轮汽车、三轴客车、挂车的外廓尺寸限值要求；——增加车辆通道圆和外摆值的测量方法及要求；——增加汽车、挂车和汽车列车的轴荷及总质量的限值要求；——增加对汽车、挂车和汽车列车的“其他要求”——修改客车、货车等车辆的外廓尺寸限值要求。本标准的附录A为规范性附录。本标准代替GB1589-1989《汽车外廓尺寸限界》。本标准对新定型产品自实施之日起执行，对在生产产品自发布之日起十二个月后执行。本标准由中华人民共和国国家发展和改革委员会、交通部、公安部共同提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：中国汽车技术研究中心、交通部公路科学第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页研究所、公安部交通管理科学研究所、第一汽车集团公司、东风汽车公司。本标准所代替标准的历次版本发布情况为：GB1589-1989、GB1589-1979。GB1589-2004道路车辆外廓尺寸、轴荷及质量限值1范围本标准规定了汽车、挂车及汽车列车的外廓尺寸、轴荷及质量的限值。本标准适用于在道路上使用的汽车(最大设计总质量超过26000kg的汽车起重机除外)、挂车及汽车列车。本标准不适用于军队装备的专用车辆。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3730.1汽车和挂车类型的术语和定义GB/T3730.2道路车辆质量词汇和代码(idtISO1176:1990)GB/T3730.3汽车和挂车的术语及其定义车辆尺寸(neqISO612：1978)3术语和定义GB/T3730.1，GB/T3730.2，GB/T3730.3中确立的术语和定义适用于本标准。4要求本标准规定的车辆应满足4.1、4.2、4.3、4.4的相应要求。4.1车辆外廓尺寸要求4.1.1车辆外廓尺寸限值汽车、挂车及汽车列车的外廓尺寸应不超过表1规定最大限值。4.1.2车辆外廓尺寸的其他要求第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页4.1.2.1当汽车或汽车列车处于满载状态、外后视镜底边离地高度小于1800mm时，其单侧外伸量不得超出汽车或汽车列车最大宽度处200mm。外后视镜底边离地高度大于或等于1800mm时，其单侧外伸量不得超出汽车或汽车列车最大宽度处250mm。4.1.2.2汽车的顶窗、换气装置等处于开启状态时不得超出车高300mm。4.1.2.3汽车的后轴与挂车的前轴之间的距离不得小于3.00m(牵引中置轴挂车除外)。4.1.2.4汽车和汽车列车(不计具有作业功能的专用装置的突出部分)必须能在同一个车辆通道圆内通过，车辆通道圆的外圆直径D1为25.00m，车辆通道圆的内圆直径D2为10.60m。汽车和汽车列车由直线行驶过渡到上述圆周运动时，任何部分超出直线行驶时的车辆外侧面垂直面的值(车辆外摆值)T不得大于0.80m(测量方法见附录A)。表1汽车、挂车及汽车列车外廓尺寸的最大限值单位为毫米车辆类型车长1)车宽车高汽车三轮汽车2)、3)460016002000货车5)、6)及最高设计车速小于70km/h的四轮货车4)600020002500第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页半挂牵引车二轴最大设计总质量≤3500kg600025008)4000最大设计总质量>3500kg，且≤8000kg70007)最大设计总质量>8000kg,且≤12000kg80007)最大设计总质量>12000kg90007)三轴最大设计总质量≤20000kg11000最大设计总质量>20000kg12000四轴1200025008)40009)乘用车及客车乘用车及二轴客车12000三轴客车13700单铰接客车18000挂车半挂车10)一轴860025008)4000二轴100001...
