贮气罐安装工程检验批质量验收记录表VIP免费

贮气罐安装工程检验批质量验收记录表_第1页
1/3
贮气罐安装工程检验批质量验收记录表_第2页
2/3

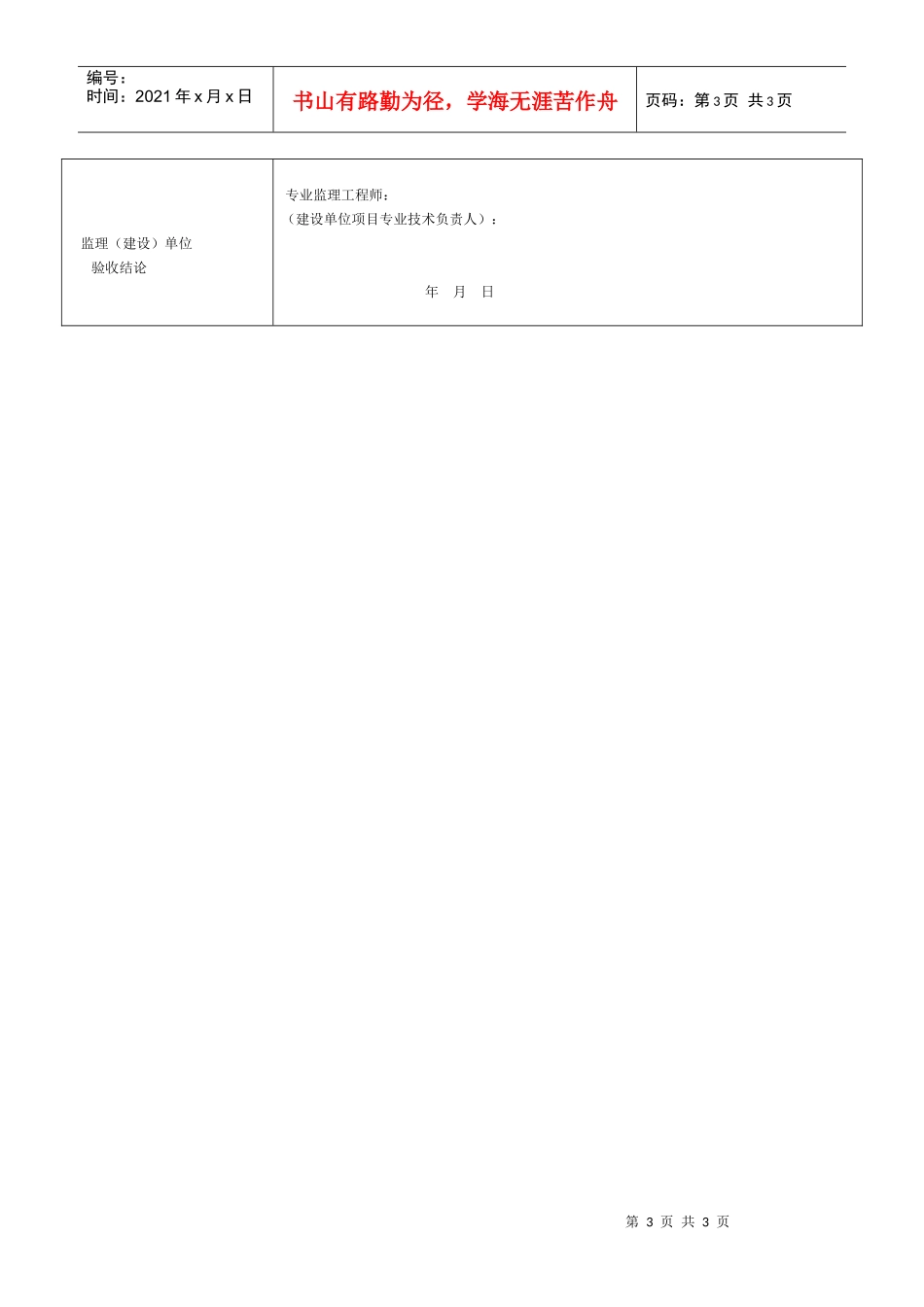

贮气罐安装工程检验批质量验收记录表_第3页
3/3
第1页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共3页贮气罐安装工程检验批质量验收记录表单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号项别项目质量标准施工单位检查评定记录监理(建设)单位验收记录主控项目1试压贮气罐的注水(包括下水封)、严密性、及升降试验必须符合设计要求和规范的规定2焊缝焊缝的表面及热影区不得有裂纹。有特殊要求的焊缝必须符合设计要求和规范规定3焊缝表面不应有夹渣、气孔等缺陷4导轮导轮安装位置应正确,转动灵活5人孔、安全阀、放气阀等附件安装位置正确、牢固严密、操作机构灵活,指示准确。需要试验的附件,应符合设计要求一般项目项目允许偏差1焊缝外观焊缝对焊高度+2mm宽度+3mm-1mm搭接角度角焊缝的焊脚+3mm-1mm2咬肉深度0.5mm连接和长度100mm一条焊缝两侧总长10%3拱架安装相对的两根径向梁中心线偏斜10mm4每根径向梁在铅垂方向平面内的偏斜(钟罩直径D)1/2000D5顶架拱高±50mm6水槽和底板局部凸凹度±50mm7直径最上带±10mm最小带第2页共3页第1页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共3页水槽内气8壁高(设计壁高H)±1/1000H,但不大于10mm9槽底各垫块相对标高5mm10槽壁铅垂度全高10mm11水槽内气体立管垂直度(立管高度H)2/1000H12导轨和立柱螺旋导轨相邻两导轨间的平行度6mm5mm导轨在罐壁圆柱面上突出度13直立导轨导轨铅垂度(导轨高度H)1/1000H,但不大于15mm相邻两导轨间弦长±5mm14中节、钟罩立柱之间弦长±5mm15中节、钟罩立柱沿圆周位置±10mm16中节、钟罩立柱铅垂度(立柱高度H)1/1000H,但不大于15mm17中节及钟罩壁中节和钟罩沿圆周各点直径±10mm18中节和钟罩壁板铅垂度全高1/1000H,但不大于10mm19中节与中节以及中节与水槽间距±10mm20壁板局部凸凹度30mm21钟罩角钢圈水平度10mm22上、下水封水平板水平度10mm23各中节上水封立板与钟罩上带板间的距离±10mm24平台安装平台标高±10mm25平台支柱铅垂度(支柱高度H)1/1000H,但不大于15mm施工单位检查评定结果专业工长(施工员)施工工班长组长项目专业质量检查员:年月日第3页共3页第2页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共3页监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人):年月日
