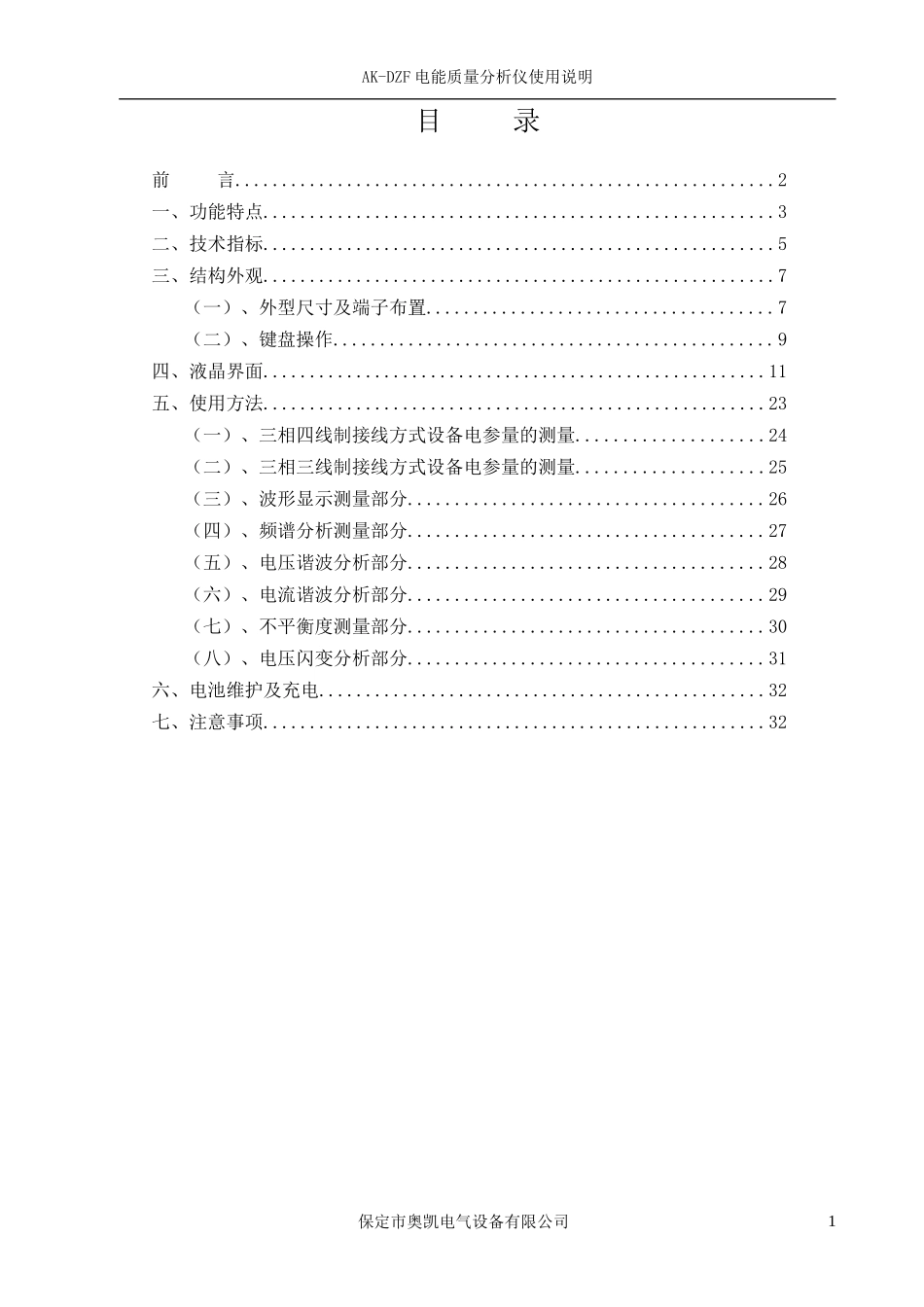

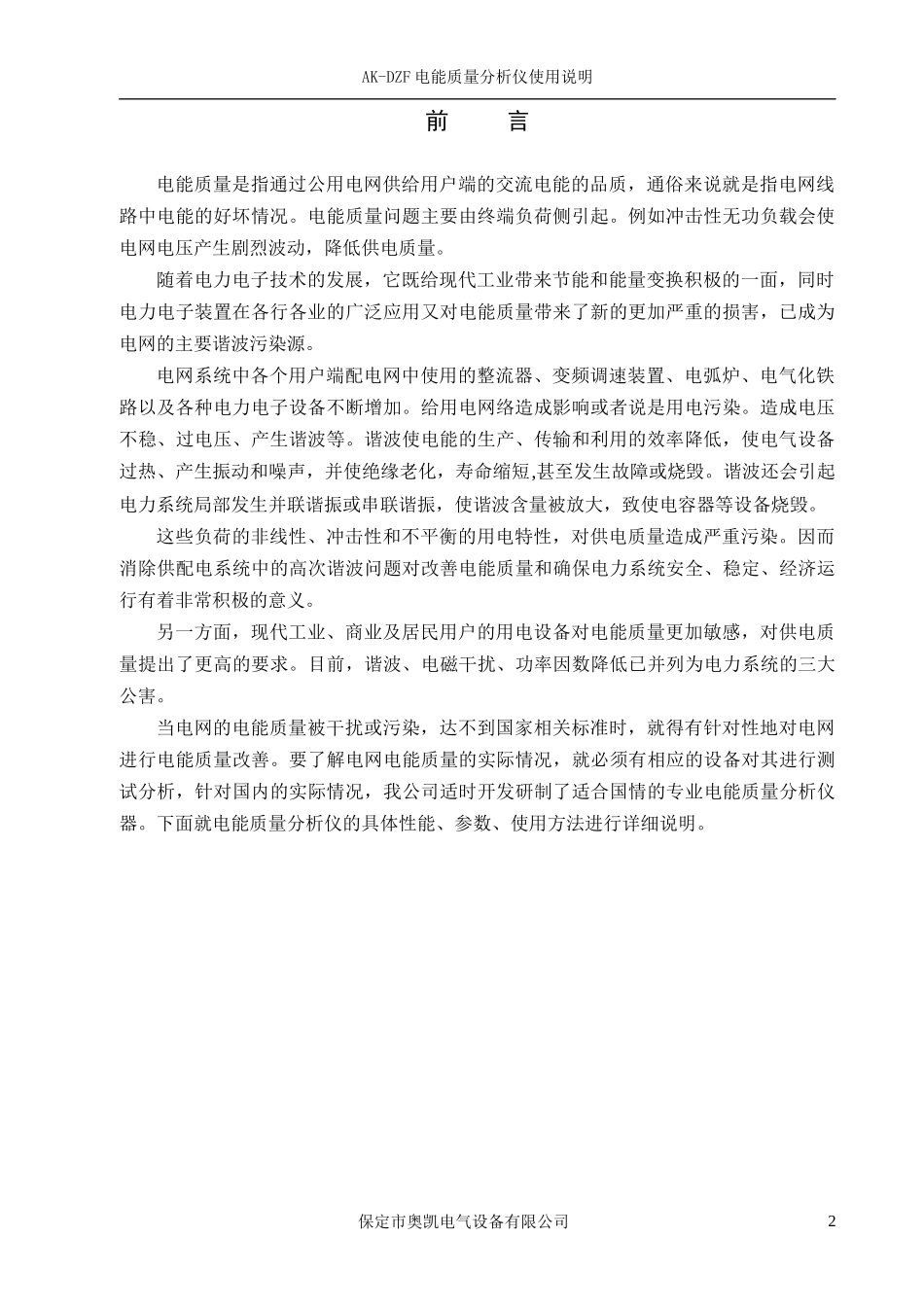

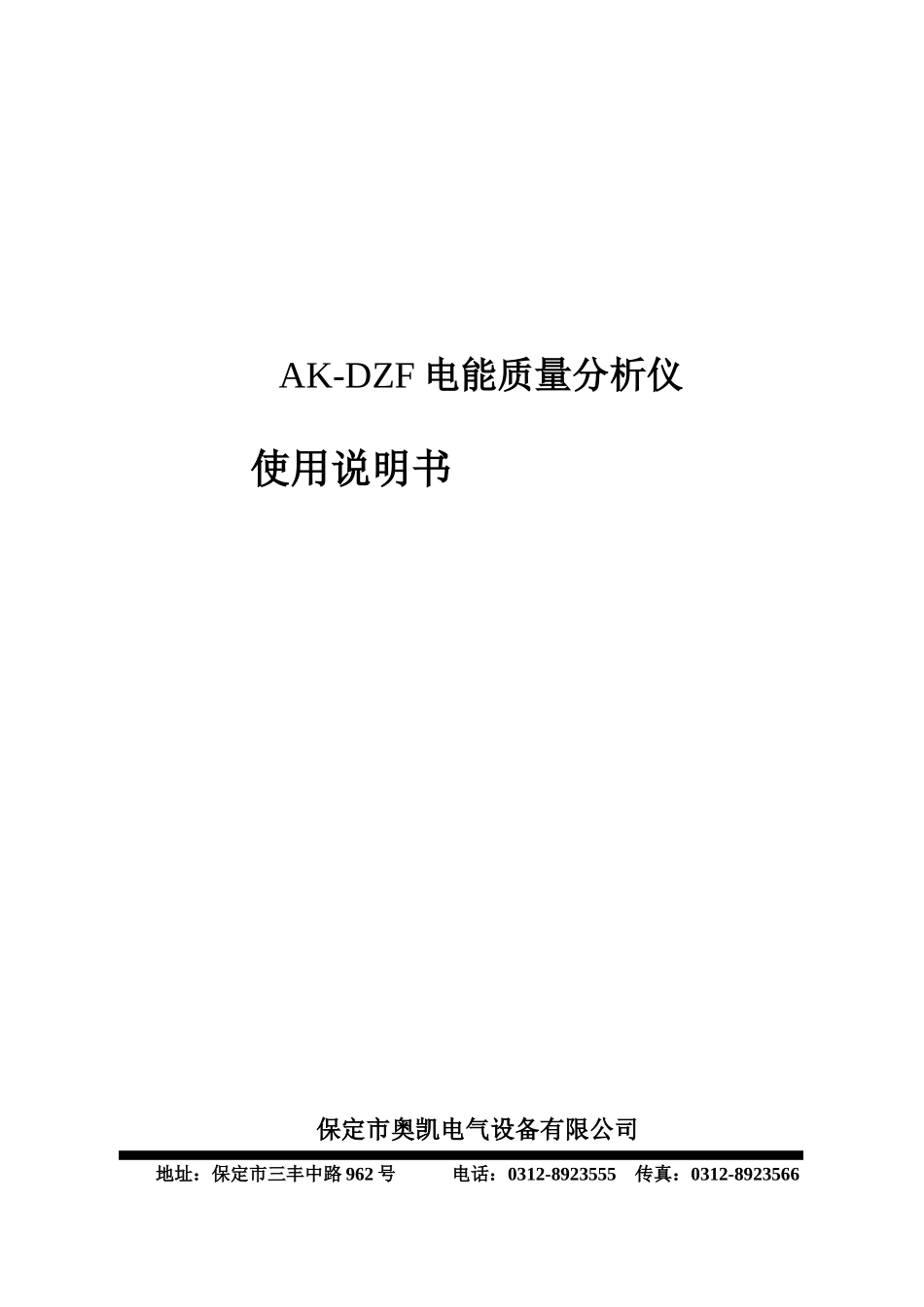

AK-DZF电能质量分析仪使用说明书保定市奥凯电气设备有限公司地址：保定市三丰中路962号电话：0312-8923555传真：0312-8923566AK-DZF电能质量分析仪使用说明目录前言..........................................................2一、功能特点.......................................................3二、技术指标.......................................................5三、结构外观.......................................................7（一）、外型尺寸及端子布置.....................................7（二）、键盘操作...............................................9四、液晶界面......................................................11五、使用方法......................................................23（一）、三相四线制接线方式设备电参量的测量....................24（二）、三相三线制接线方式设备电参量的测量....................25（三）、波形显示测量部分......................................26（四）、频谱分析测量部分......................................27（五）、电压谐波分析部分......................................28（六）、电流谐波分析部分......................................29（七）、不平衡度测量部分......................................30（八）、电压闪变分析部分......................................31六、电池维护及充电................................................32七、注意事项......................................................32保定市奥凯电气设备有限公司1AK-DZF电能质量分析仪使用说明前言电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短,甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而消除供配电系统中的高次谐波问题对改善电能质量和确保电力系统安全、稳定、经济运行有着非常积极的意义。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。当电网的电能质量被干扰或污染，达不到国家相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。保定市奥凯电气设备有限公司2AK-DZF电能质量分析仪使用说明一、功能特点1、仪器是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。2、可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。3、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。4、电流可采用钳形互感器和直接接入两种方式进行测量。当采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、安全的进行测量；当需要对数值进行更高精度的测量时，可采取直接接线的方式，能最大程度的保证测试数据的准确度。5、...
