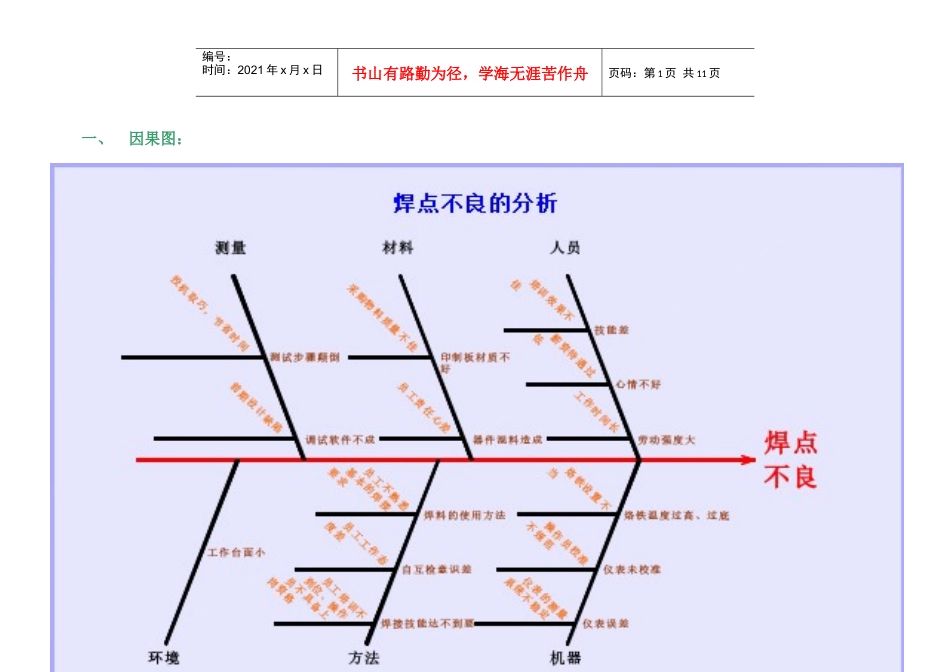

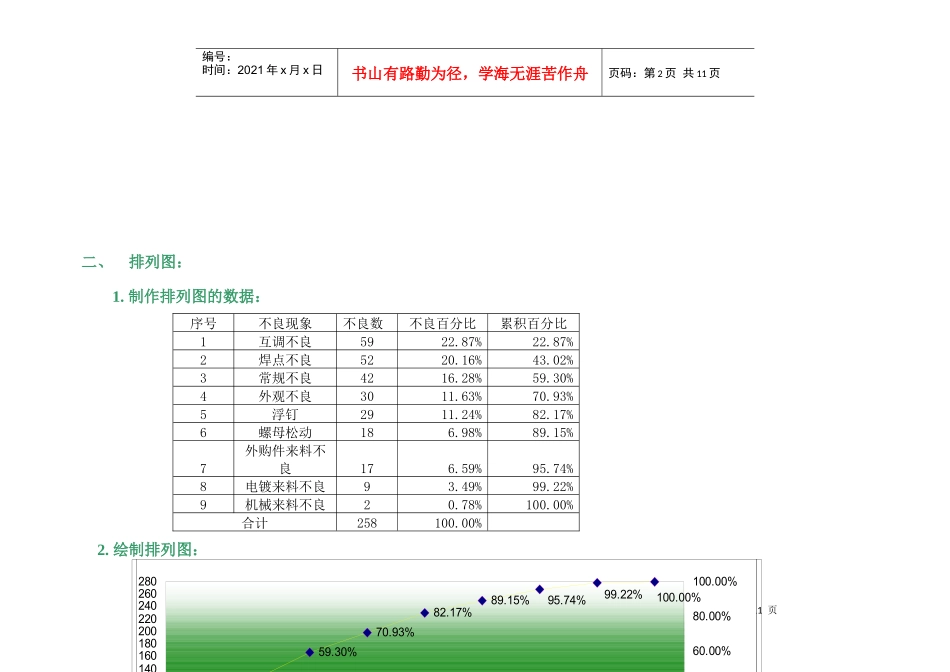

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、因果图：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页二、排列图：1.制作排列图的数据：序号不良现象不良数不良百分比累积百分比1互调不良5922.87%22.87%2焊点不良5220.16%43.02%3常规不良4216.28%59.30%4外观不良3011.63%70.93%5浮钉2911.24%82.17%6螺母松动186.98%89.15%7外购件来料不良176.59%95.74%8电镀来料不良93.49%99.22%9机械来料不良20.78%100.00%合计258100.00%2.绘制排列图：595242302918179222.87%43.02%59.30%70.93%82.17%89.15%95.74%99.22%100.00%0204060801001201401601802002202402602800.00%20.00%40.00%60.00%80.00%100.00%系列2系列1第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页三、直方图：例已知产品SP246的中心导体的高度尺寸：25+0.3-0.1mm,为了调查该产品中心导体尺寸的分布情况，从流水线上抽取了100件产品，测得尺寸如下表：25.2225.2625.0824.9625.2825.325.0224.9225.0425.1625.0825.1824.9225.0625.2425.2625.0624.9825.2424.9625.2225.0624.9824.9225.2225.0825.0825.0825.2224.9825.1625.2425.1624.9625.2225.1625.0225.1625.0825.0025.0825.2225.1225.0625.1624.9624.9625.1425.1625.1825.2425.0425.0425.0425.1624.9425.1425.0625.1225.0625.0624.9625.1825.2425.0825.0825.1825.2225.1825.1224.9825.2025.0225.2625.0825.0425.2625.2825.0425.06第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页25.2825.0825.0425.2025.0625.1625.1425.0425.1824.9625.1625.2425.0625.2824.9825.1825.2824.9425.2225.141.求极差：R=25.3-24.92=0.382.确定分组的组数和组距：因为本例中的样本量为100，故组数K=10，组距h=R/K=0.38/10≈0.04，3.确定各组界限：由以上条件可知，第一组的上下限值为Xmin±（h/2）。第二组的下限值就是第一组的上限值，第二组的上限值为其下限值加组距。依次类推，可以分别算出10组数据的组界限。4.制作频数分布表：组号组限组中数频数124.90～24.9424.923224.94～24.9824.94、24.969324.98～25.0224.98、25.006425.02～25.0625.02、25.0411525.06～25.1025.06、25.0821625.10～25.1425.123725.14～25.1825.16、25.1414825.18～25.2225.18、25.209925.22～25.2625.22、25.214第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页41025.26～25.3025.26、25.2891125.30～25.3425.315.画直方图：直方图051015202524.9024.9825.0625.1425.2225.30尺寸频数n=100X=25.10S=0.1039第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页四、调查表：例关于ER产品调试工序焊点不良调查表：焊点不良调查表调试班组7月17日7月18日7月19日7月20日7月21日7月22日7月23日7月24日7月25日7月27日一班＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆●●●●●●●●第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页★★★★★二班＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊◆◆◆◆◆◆◆◆◆◆◆◆◆◆●●●●●●●●●★★★★★★三班＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊◆◆◆◆◆◆◆◆◆◆◆◆◆●●●●●●●●●●●●●●●●●●●●★★★★★★★★★★★★△△△△△△＊表示器件末端偏移；●表示漏焊；★表示虚焊；△表示焊盘起翘；◆表示焊点拉尖五、散布图：例：有铅焊锡丝中的含铅量X（%），溶解度为Y（℃），为了生产出溶解度满足要求的焊锡丝，在加工时如何控制铅的含量？1.焊铅量和溶解度数据表序号含铅量X（%）溶解度为Y（℃）10.10340.020.11350.5第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
