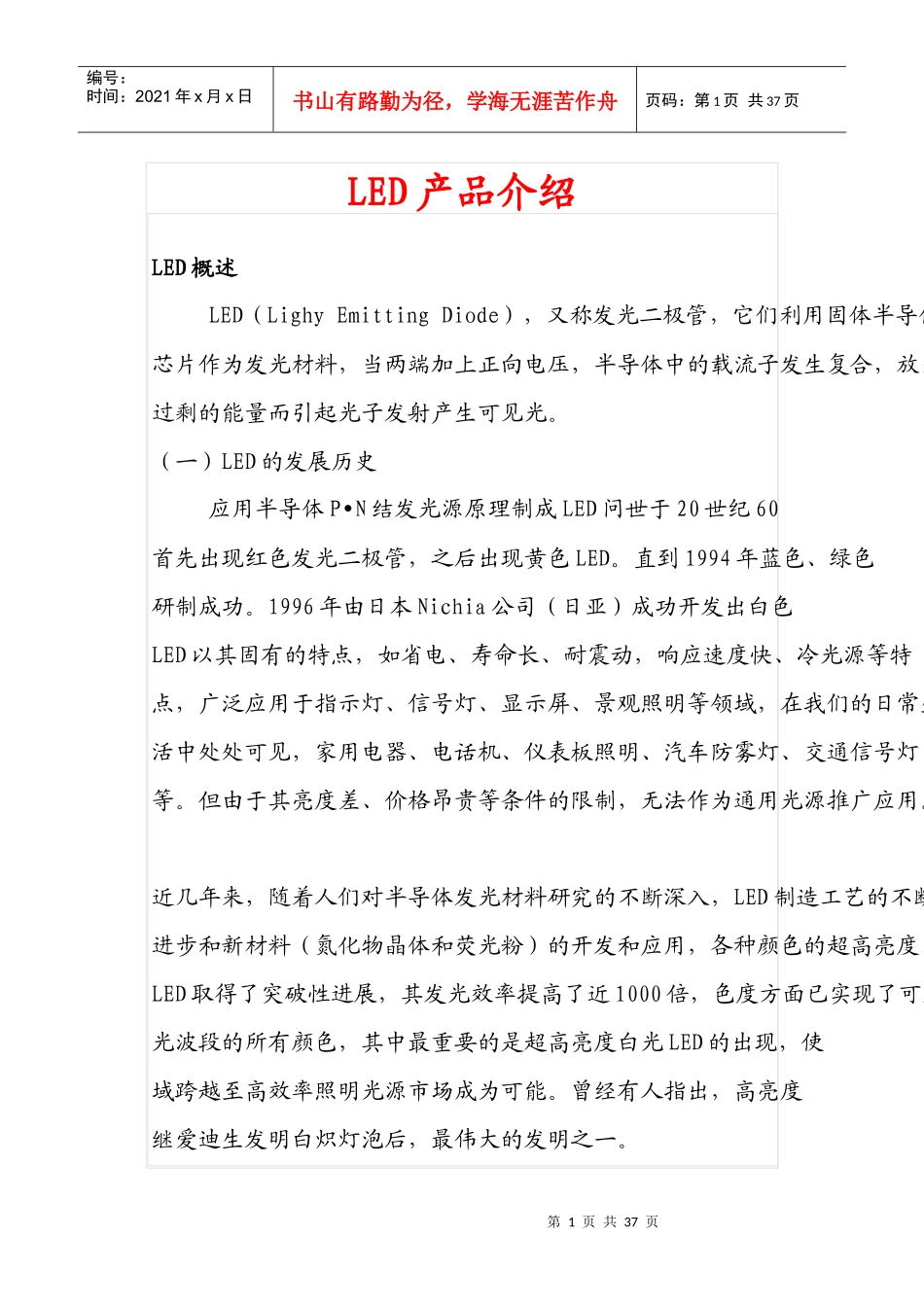

第1页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共37页LED产品介绍LED概述LED(LighyEmittingDiode),又称发光二极管,它们利用固体半导体芯片作为发光材料,当两端加上正向电压,半导体中的载流子发生复合,放出过剩的能量而引起光子发射产生可见光
(一)LED的发展历史应用半导体P•N结发光源原理制成LED问世于20世纪60首先出现红色发光二极管,之后出现黄色LED
直到1994年蓝色、绿色研制成功

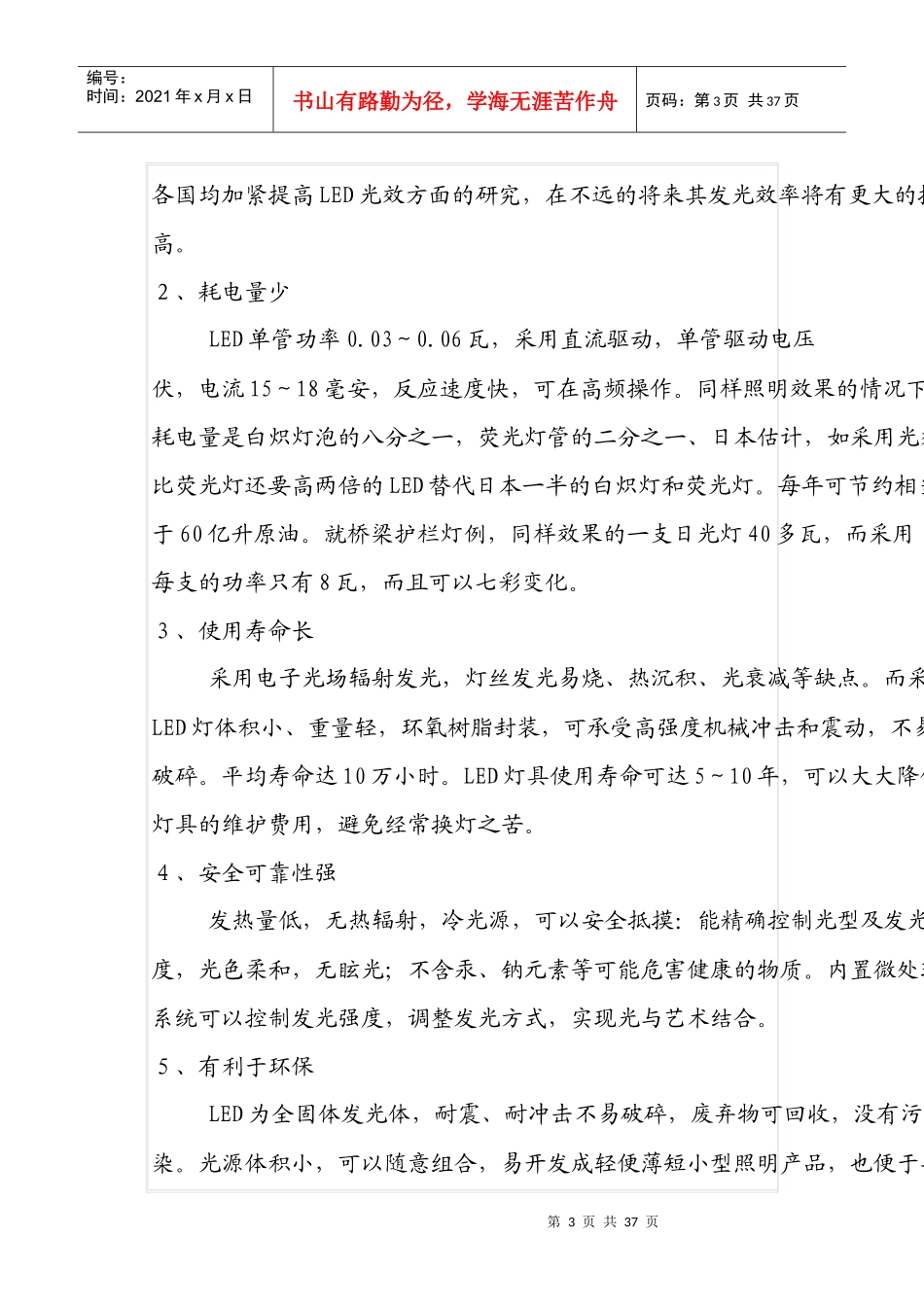

1996年由日本Nichia公司(日亚)成功开发出白色LED以其固有的特点,如省电、寿命长、耐震动,响应速度快、冷光源等特点,广泛应用于指示灯、信号灯、显示屏、景观照明等领域,在我们的日常生活中处处可见,家用电器、电话机、仪表板照明、汽车防雾灯、交通信号灯等
但由于其亮度差、价格昂贵等条件的限制,无法作为通用光源推广应用
近几年来,随着人们对半导体发光材料研究的不断深入,LED制造工艺的不断进步和新材料(氮化物晶体和荧光粉)的开发和应用,各种颜色的超高亮度LED取得了突破性进展,其发光效率提高了近1000倍,色度方面已实现了可见光波段的所有颜色,其中最重要的是超高亮度白光LED的出现,使域跨越至高效率照明光源市场成为可能
曾经有人指出,高亮度继爱迪生发明白炽灯泡后,最伟大的发明之一

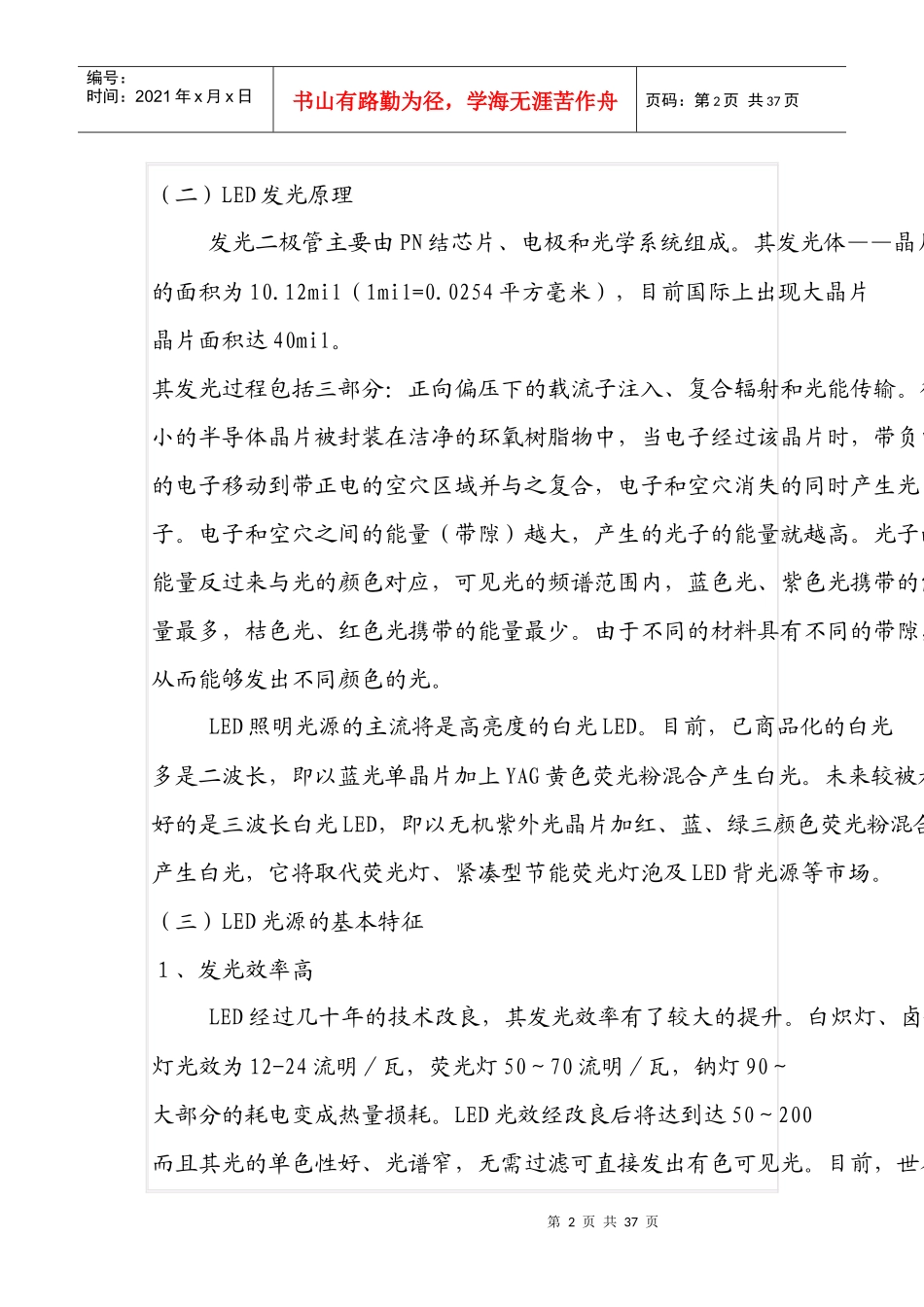

第2页共37页第1页共37页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共37页(二)LED发光原理发光二极管主要由PN结芯片、电极和光学系统组成
其发光体——晶片的面积为10
12mil(1mil=0
0254平方毫米),目前国际上出现大晶片晶片面积达40mil
其发光过程包括三部分:正向偏压下的载流子注入、复合辐射和光能传输
微小的半导体晶片被封装在洁净的环氧树脂物中,当电子经过该晶片时,带负电的电子移动到带正电
