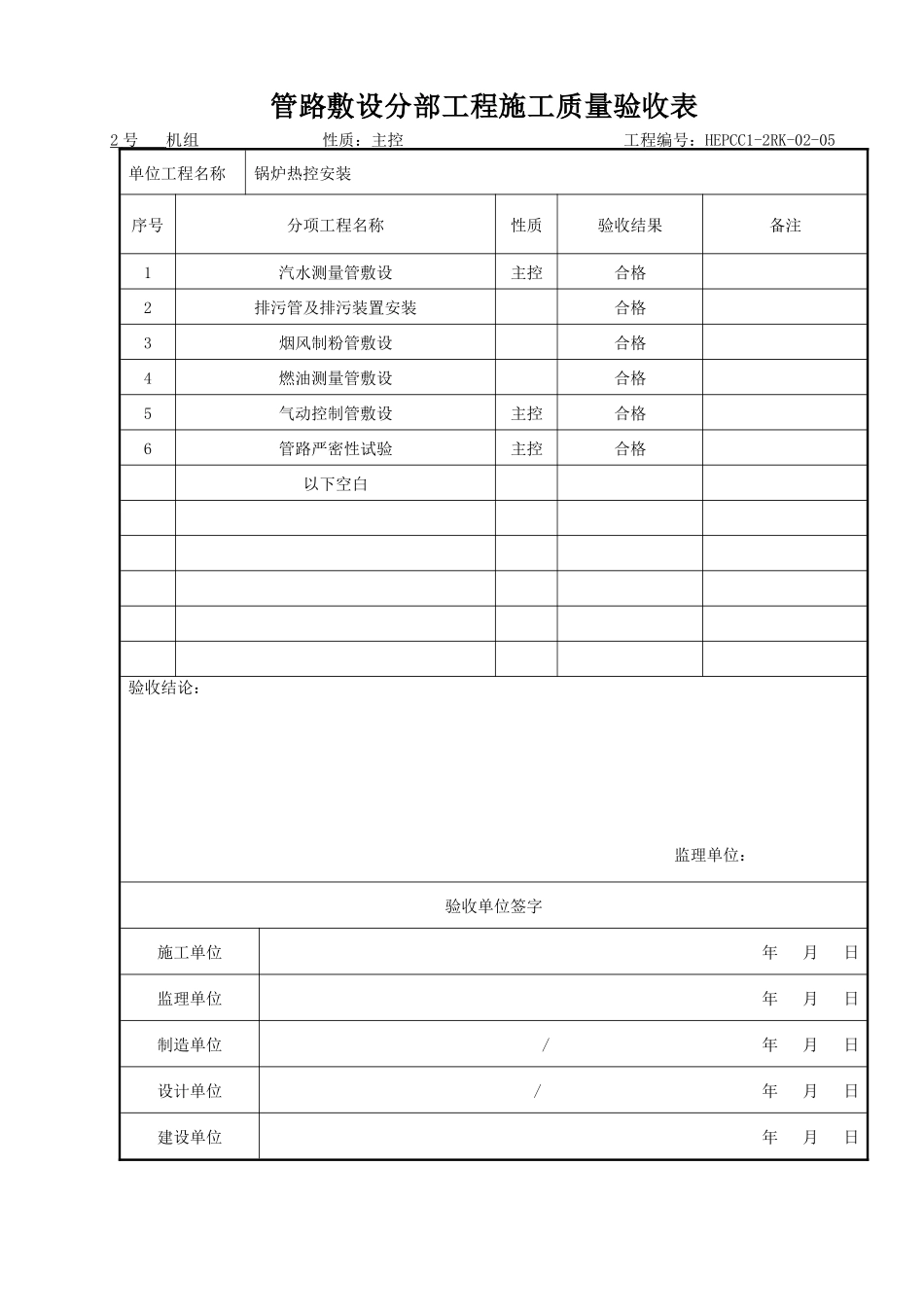

(305)管路敷设分部工程施工质量验收表VIP免费

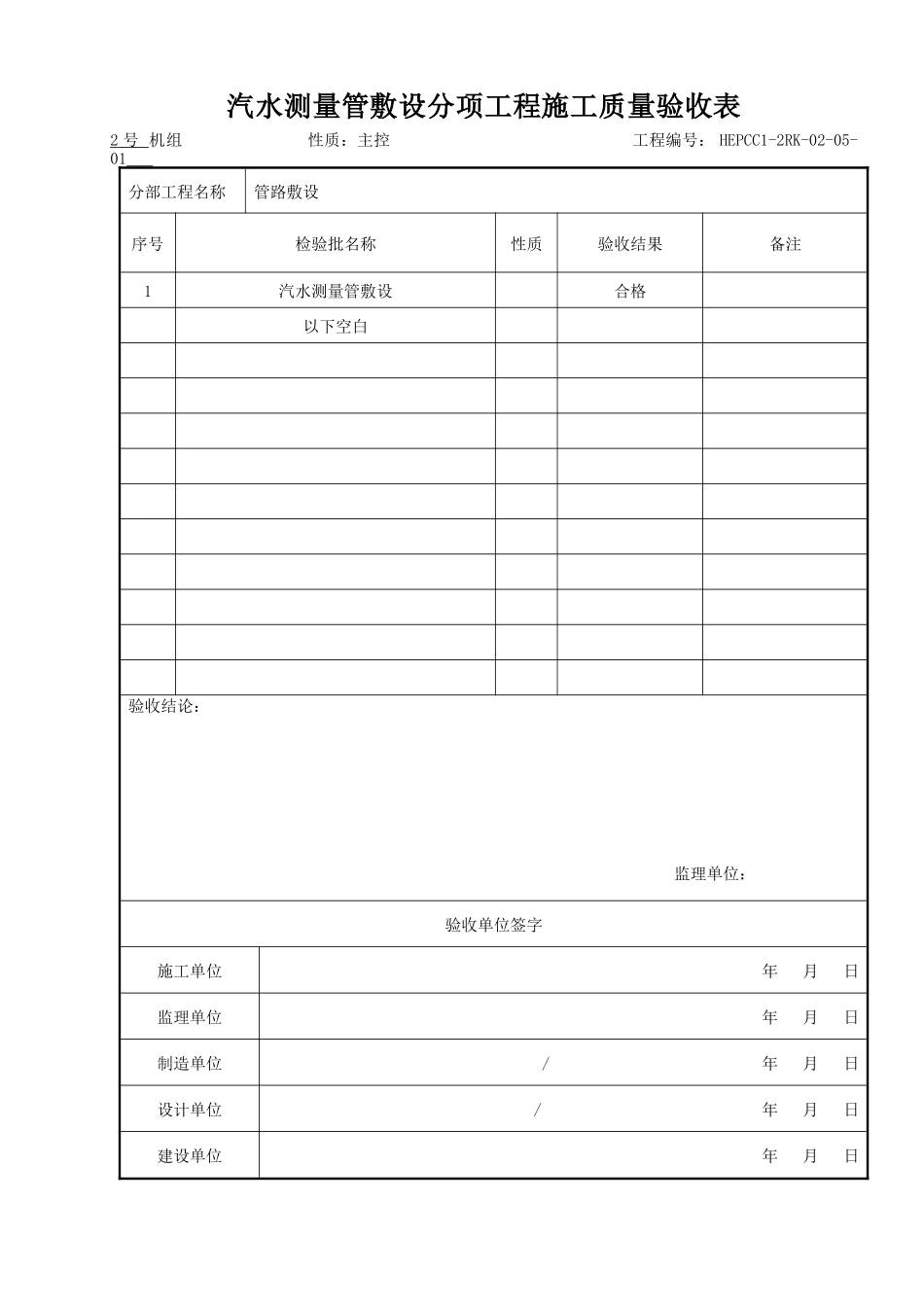

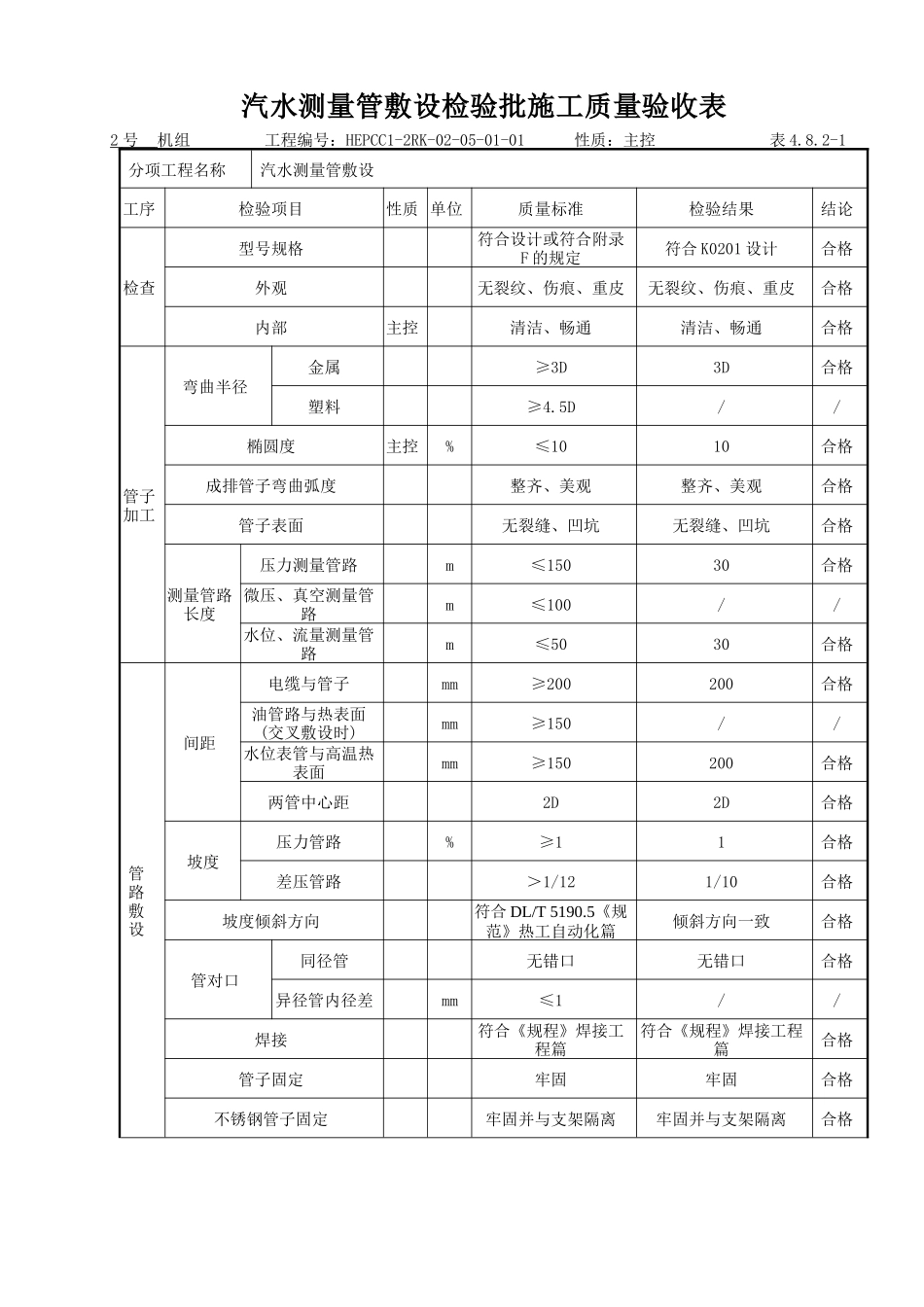

管路敷设分部工程施工质量验收表2号机组性质：主控工程编号：HEPCC1-2RK-02-05单位工程名称锅炉热控安装序号分项工程名称性质验收结果备注1汽水测量管敷设主控合格2排污管及排污装置安装合格3烟风制粉管敷设合格4燃油测量管敷设合格5气动控制管敷设主控合格6管路严密性试验主控合格以下空白验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位年月日汽水测量管敷设分项工程施工质量验收表2号机组性质：主控工程编号：HEPCC1-2RK-02-05-01分部工程名称管路敷设序号检验批名称性质验收结果备注1汽水测量管敷设合格以下空白验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位年月日汽水测量管敷设检验批施工质量验收表2号机组工程编号：HEPCC1-2RK-02-05-01-01性质：主控表4.8.2-1分项工程名称汽水测量管敷设工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计或符合附录F的规定符合K0201设计合格外观无裂纹、伤痕、重皮无裂纹、伤痕、重皮合格内部主控清洁、畅通清洁、畅通合格管子加工弯曲半径金属≥3D3D合格塑料≥4.5D//椭圆度主控%≤1010合格成排管子弯曲弧度整齐、美观整齐、美观合格管子表面无裂缝、凹坑无裂缝、凹坑合格测量管路长度压力测量管路m≤15030合格微压、真空测量管路m≤100//水位、流量测量管路m≤5030合格管路敷设间距电缆与管子mm≥200200合格油管路与热表面(交叉敷设时)mm≥150//水位表管与高温热表面mm≥150200合格两管中心距2D2D合格坡度压力管路%≥11合格差压管路＞1/121/10合格坡度倾斜方向符合DL/T5190.5《规范》热工自动化篇倾斜方向一致合格管对口同径管无错口无错口合格异径管内径差mm≤1//焊接符合《规程》焊接工程篇符合《规程》焊接工程篇合格管子固定牢固牢固合格不锈钢管子固定牢固并与支架隔离牢固并与支架隔离合格汽水测量管敷设检验批施工质量验收表(续)2号机组工程编号：HEPCC1-2RK-02-05-01-01性质：主控表4.8.2-1分项工程名称汽水测量管敷设工序检验项目性质单位质量标准检验结果结论管路敷设管子排列整齐、美观整齐、美观合格管道支架间距无缝钢管水平敷设m1.0～1.5均匀1.5合格垂直敷设m1.5～2.0均匀1.5合格铜管、塑料管水平敷设m0.5～0.7均匀//垂直敷设m0.7～1.0均匀//尼龙管缆敷设缆头制作整齐、美观//缆芯连接正确//敷设紧度平直、无拉力//严密性主控符合本部分附录D严密合格标志牌外观美观，整齐美观，整齐合格内容正确正确合格字迹完整、清晰完整、清晰合格油漆完整完整合格注：D—管子外径。验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位年月日排污管及排污装置安装分项工程施工质量验收表2号机组性质：一般工程编号：HEPCC1-2RK-02-05-02分部工程名称管路敷设序号检验批名称性质验收结果备注1截止阀、减压阀安装合格2排污容器安装合格3隔离容器安装合格以下空白验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位/年月日截止阀、减压阀安装检验批施工质量验收表2号机组工程编号：HEPCC1-2RK-02-05-02-01性质：一般表4.8.3-1分项工程名称排污管及排污装置安装工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计符合K0201设计合格外观无残损无残损合格螺纹连接合适合适合格阀体安装端正端正合格安装进、出口方向主控正确正确合格固定牢固牢固合格成排安装间距均匀均匀合格高差mm≤33合格卡子、螺栓齐全齐全合格严密性符合本部分附录D严密合格铭牌标志正确，清晰正确，清晰合格验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位/年月日排污容器安装检验批施工质量验收表2号机组工程编号：HEPCC1-2RK-02-05-02-02性质：一般表4.8.3-2分项工程名称排污管及排污装置安装工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计符合K0201设计合格出、入口通畅通畅合格安装容器安装主控横平、竖直横平、竖直合格排污管坡度≥1/201/20...
