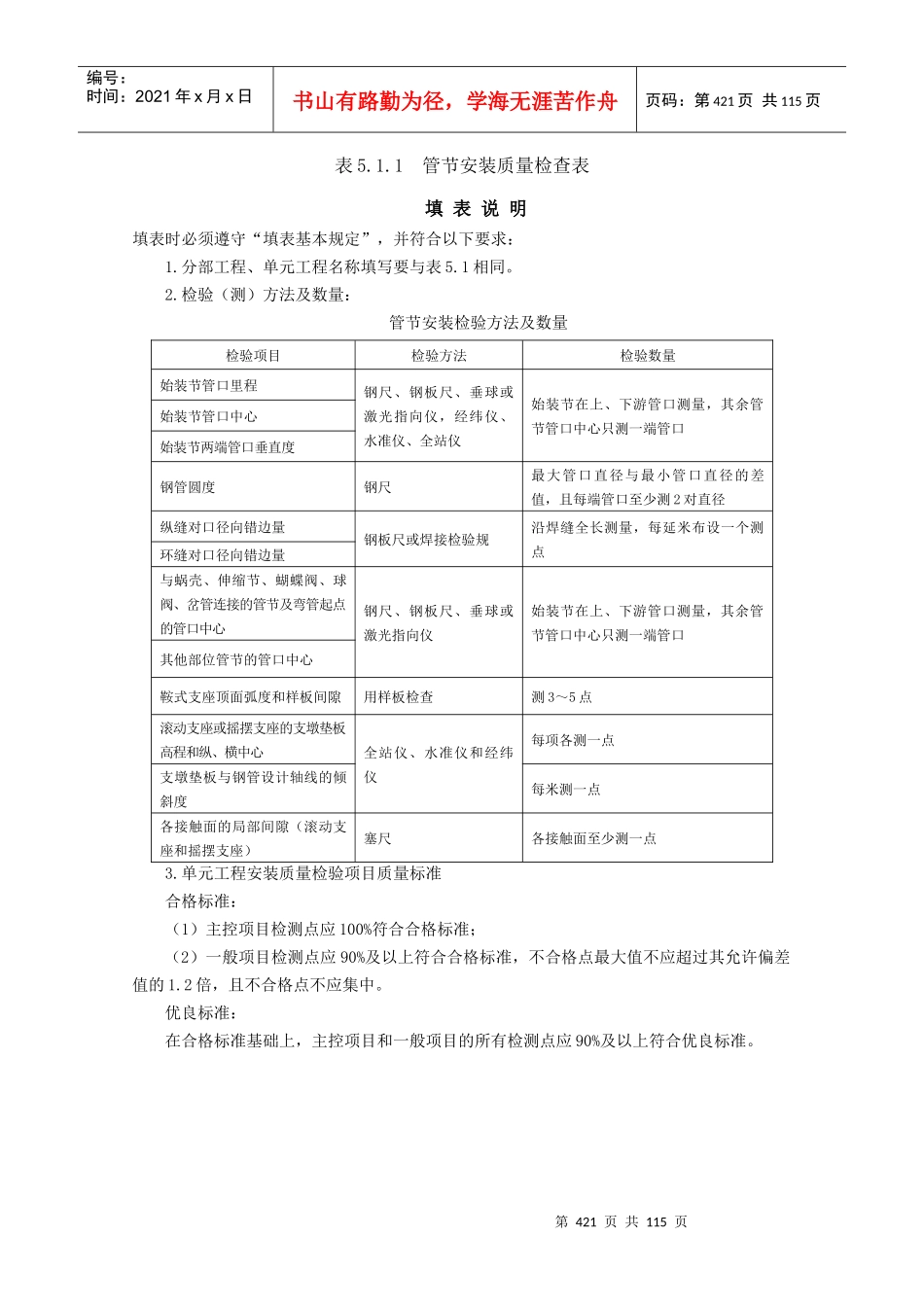

第419页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第419页共115页5.水工金属结构安装工程表5.1压力钢管安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。2.单元工程量：填写本单元工程钢管重量t、管径D、壁厚δ。3.本表是在5.1.1-5.1.4检查表质量评定后完成。4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。水利水电工程第420页共115页第419页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第420页共115页表5.1压力钢管安装单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目(个)一般项目(个)合格数其中优良数合格数其中优良数1管节安装（见表5.1.1）2焊缝外观质量（见表5.1.2）3焊缝内部质量（见表5.1.3）4表面防腐蚀安装（见表5.1.4）试运行效果________质量标准（见附表A.0.2-2）安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。（签字，加盖公章）年月日监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。（签字，加盖公章）年月日注1：主控项目和一般项目中的合格数指达到合格及其以上质量标准的项目个数；注2：优良项目占全部项目百分率＝（主控项目优良数+一般项目优良数）/检验项目总数×100％第421页共115页第420页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第421页共115页表5.1.1管节安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表5.1相同。2.检验（测）方法及数量：管节安装检验方法及数量检验项目检验方法检验数量始装节管口里程钢尺、钢板尺、垂球或激光指向仪，经纬仪、水准仪、全站仪始装节在上、下游管口测量，其余管节管口中心只测一端管口始装节管口中心始装节两端管口垂直度钢管圆度钢尺最大管口直径与最小管口直径的差值，且每端管口至少测2对直径纵缝对口径向错边量钢板尺或焊接检验规沿焊缝全长测量，每延米布设一个测点环缝对口径向错边量与蜗壳、伸缩节、蝴蝶阀、球阀、岔管连接的管节及弯管起点的管口中心钢尺、钢板尺、垂球或激光指向仪始装节在上、下游管口测量，其余管节管口中心只测一端管口其他部位管节的管口中心鞍式支座顶面弧度和样板间隙用样板检查测3～5点滚动支座或摇摆支座的支墩垫板高程和纵、横中心全站仪、水准仪和经纬仪每项各测一点支墩垫板与钢管设计轴线的倾斜度每米测一点各接触面的局部间隙（滚动支座和摇摆支座）塞尺各接触面至少测一点3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。第422页共115页第421页共115页编号：时间：2021年x月x日书山有路勤为...
