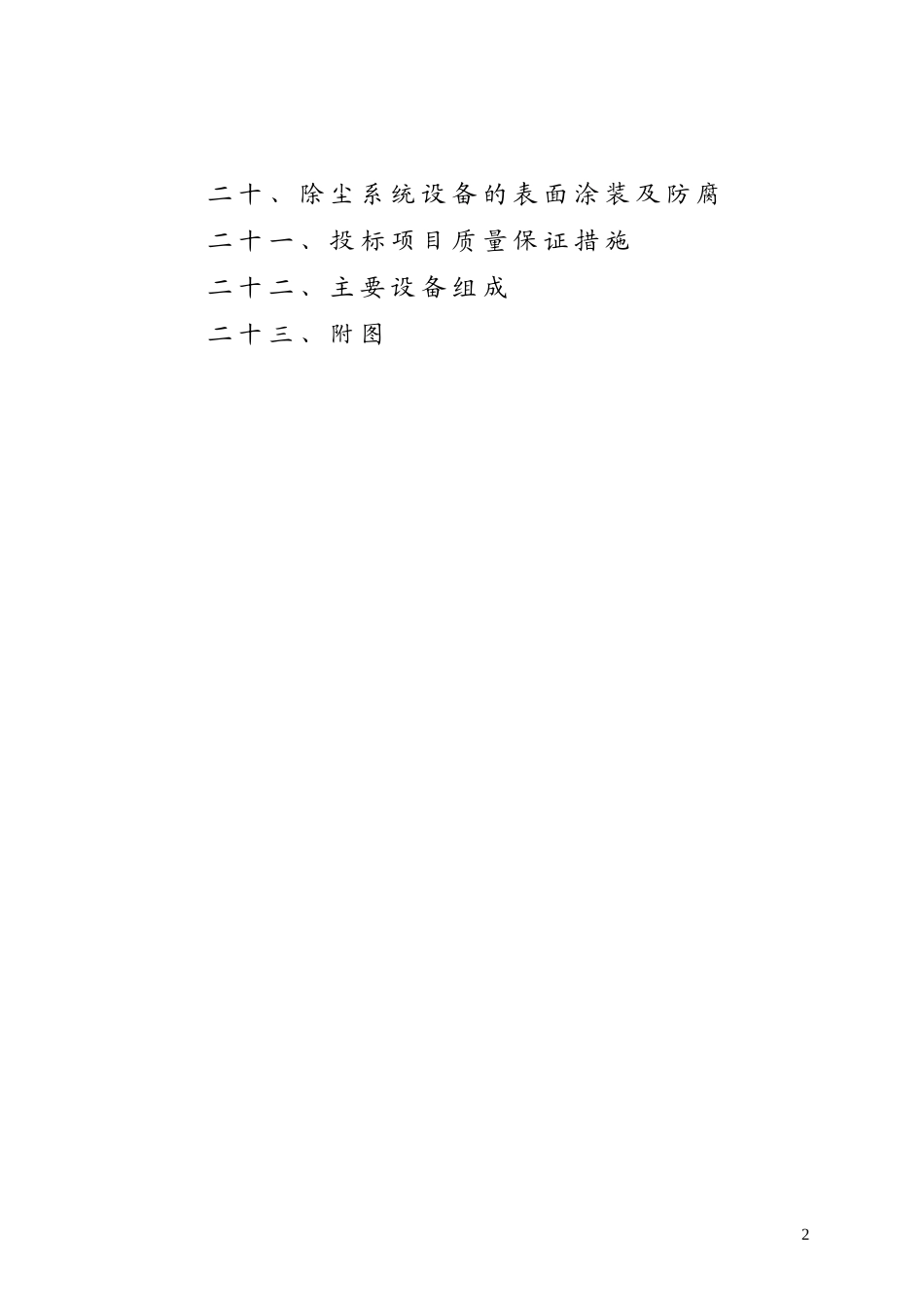

XXXXXXXXXXX钢铁有限责任公司EAF10T电弧炉除尘系统招标编号：(2008/11/11)设计方案XXXXXXXXXXX环保设备有限公司2008-11-11目录一、概述二、电弧炉烟尘污染状况分析三、方案编制依据四、设计规模及设计指标五、系统工艺流程六、主要设计参数七、集烟方式八、脉冲袋式除尘器九、电器与控制十、噪声控制十一、土建十二、给排水十三、消防、安全及劳动保护十四、人员定岗十五、安装及调试十六、工程分工界定十七、技术服务十八、设备工程质量保证十九、技术资料详细清单1二十、除尘系统设备的表面涂装及防腐二十一、投标项目质量保证措施二十二、主要设备组成二十三、附图2一、概述电炉炼钢是钢铁冶金的主要冶炼设备，一般有电弧炉与感应炉两种。我国大多采用电弧炉炼钢，西方国家电炉钢的总产量约占原钢总产量的20－30%，我国电炉钢产量约占总产量的20%。尽管西方钢铁工业生产能力过剩，但由于我国汽车和房地产等产业的拉动，近十多年来新建了许多用电炉炼钢的小型钢铁厂。主要是电炉钢的原料以废钢为主，并能冶炼多种品种灵活地适应市场需求，而且，电炉是冶炼化学组成与机械性能要求严格的合金钢、特种钢的主要设备。XXXXXXXXXXX钢铁有限公司新建10T电炉一台，建址有较好的交通、电力条件，有着较大的发展空间。业主在上炼钢电弧炉的同时，十分重视环境保护工作，对该电炉产生烟尘进行了治理。本方案系根据业主招议标文件的要求，并吸收国内相关电弧炉消烟除尘治理的成功经验进行改造设计，其目的是确保达到国家环保相关标准。真正做到既发展地方经济，又要保护地方环境。二、电弧炉烟尘污染状况分析电炉冶炼一般分熔化、氧化及还原三个冶炼3期。熔化期主要是由于炉料（废钢）中的油脂类可燃物质的燃烧，以及金属在高温时的气化而产生的黑褐色的烟气；氧化期主要由于吹氧、加矿，使炉内熔融态金属激烈氧化脱碳，产生大量赤褐色烟气；还原期为除去钢液中的氧和硫，调整钢水的化学成份，而投入炭粉或硅铁等造渣材料，产生白色或黑色烟气。三个冶炼期中，以氧化期产生的烟气量最多，烟气温度最高，含尘浓度最大，烟尘粒最细。污染物参数见下表：1、烟尘颗粒分散度（重量%）颗粒直径(ｕm)0.1~0.50.5~1.01~55~99~18>18熔化期--227487511氧化期48>8968----2、化学组成序号成份含量（%）41水份4.382挥发物6.963Cao13.24Mgo6.255Fe2O352.806FeO1.157AL2O35.878SiO29.393、烟气成分组成CO219%CO11%O27%N261%其他2%污染物特点：1、电炉烟气阵发性强，烟气量波动大。电炉烟气在整个炼钢周期中，主要是电炉加料、熔化、氧化、还原以及出钢等过程产生大量烟气，各时期的烟气量差异极大，其中以氧化期的烟气最大。2、电炉烟气散发点多，烟气收集难度大。电5炉烟气主要从电极孔、炉门口、炉身圈、炉顶（加料时）以及出钢口（出钢时）产生。在收集该部分烟气时，为不影响电炉冶炼的生产操作，其排烟罩设置的难度极大。3、烟气的综合利用潜力大。由于电炉烟气具有高温、浓尘以及含CO的特点，为烟气的余热利用、烟尘回用等方面创造有利条件。据1986年统计，我国年产电炉钢1200万吨，每吨电炉钢排烟雾尘量12—14kg，则我国电炉炼钢每年排放的烟尘在15万吨以上。电炉主要参数：序号内容单位参数1公称容量T102热装铁水量％3最大出钢量T204变压器容量KVA80005吹氧强度Nm3/t0－256冶炼时间min1307倾炉角度度15/458电炉平台M？9屋面形式石工轻钢结构610LF精炼炉容量T2011LF变压器容量KVA400012布置形式对称三、方案编制依据（一）《大气污染物综合排放标准》（GB16297—1996）（二）《工业炉窑大气污染物排放标准》（GB9078—1996）（三）《工业企业设计卫生标准》（TJ36—79）（四）《采暖通风与空气调节设计规范》（GBJ19—87）（五）《通风与空调工程施工及验收规范》（GBJ243—82）（六）《建筑设计防火规范》（GBJ16—87）（七）《生产设备安全卫生设计总则》（GB5083—85）（八）《钢铁工业烟气净化技术政策规定》（九）《建设项目环境影响报告书》（十）XXXXXXXXXXX钢铁集团项目标书7四、设计规模及设计指标本方案的设计规模为10T电炉，按照国家《大气污染物综合排放标准》、《工业炉窑大气污染物排放...
