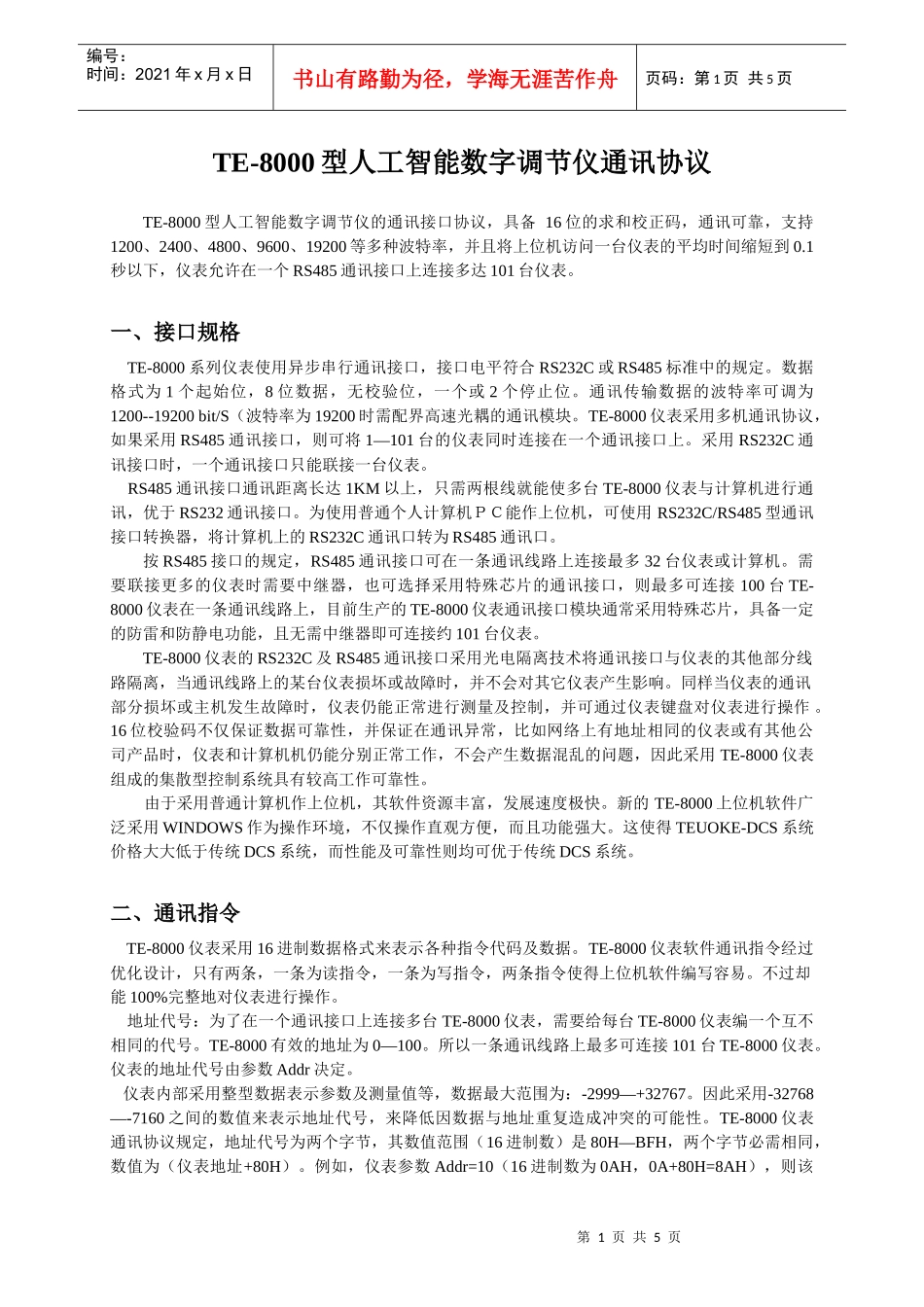

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页TE-8000型人工智能数字调节仪通讯协议TE-8000型人工智能数字调节仪的通讯接口协议，具备16位的求和校正码，通讯可靠，支持1200、2400、4800、9600、19200等多种波特率，并且将上位机访问一台仪表的平均时间缩短到0.1秒以下，仪表允许在一个RS485通讯接口上连接多达101台仪表。一、接口规格TE-8000系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。数据格式为1个起始位，8位数据，无校验位，一个或2个停止位。通讯传输数据的波特率可调为1200--19200bit/S（波特率为19200时需配界高速光耦的通讯模块。TE-8000仪表采用多机通讯协议，如果采用RS485通讯接口，则可将1—101台的仪表同时连接在一个通讯接口上。采用RS232C通讯接口时，一个通讯接口只能联接一台仪表。RS485通讯接口通讯距离长达1KM以上，只需两根线就能使多台TE-8000仪表与计算机进行通讯，优于RS232通讯接口。为使用普通个人计算机ＰＣ能作上位机，可使用RS232C/RS485型通讯接口转换器，将计算机上的RS232C通讯口转为RS485通讯口。按RS485接口的规定，RS485通讯接口可在一条通讯线路上连接最多32台仪表或计算机。需要联接更多的仪表时需要中继器，也可选择采用特殊芯片的通讯接口，则最多可连接100台TE-8000仪表在一条通讯线路上，目前生产的TE-8000仪表通讯接口模块通常采用特殊芯片，具备一定的防雷和防静电功能，且无需中继器即可连接约101台仪表。TE-8000仪表的RS232C及RS485通讯接口采用光电隔离技术将通讯接口与仪表的其他部分线路隔离，当通讯线路上的某台仪表损坏或故障时，并不会对其它仪表产生影响。同样当仪表的通讯部分损坏或主机发生故障时，仪表仍能正常进行测量及控制，并可通过仪表键盘对仪表进行操作。16位校验码不仅保证数据可靠性，并保证在通讯异常，比如网络上有地址相同的仪表或有其他公司产品时，仪表和计算机机仍能分别正常工作，不会产生数据混乱的问题，因此采用TE-8000仪表组成的集散型控制系统具有较高工作可靠性。由于采用普通计算机作上位机，其软件资源丰富，发展速度极快。新的TE-8000上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。这使得TEUOKE-DCS系统价格大大低于传统DCS系统，而性能及可靠性则均可优于传统DCS系统。二、通讯指令TE-8000仪表采用16进制数据格式来表示各种指令代码及数据。TE-8000仪表软件通讯指令经过优化设计，只有两条，一条为读指令，一条为写指令，两条指令使得上位机软件编写容易。不过却能100%完整地对仪表进行操作。地址代号：为了在一个通讯接口上连接多台TE-8000仪表，需要给每台TE-8000仪表编一个互不相同的代号。TE-8000有效的地址为0—100。所以一条通讯线路上最多可连接101台TE-8000仪表。仪表的地址代号由参数Addr决定。仪表内部采用整型数据表示参数及测量值等，数据最大范围为：-2999—+32767。因此采用-32768—-7160之间的数值来表示地址代号，来降低因数据与地址重复造成冲突的可能性。TE-8000仪表通讯协议规定，地址代号为两个字节，其数值范围（16进制数）是80H—BFH，两个字节必需相同，数值为（仪表地址+80H）。例如，仪表参数Addr=10（16进制数为0AH，0A+80H=8AH），则该第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页仪表的地址表示为：8AH8AH参数代号：仪表的参数用1个8位二进制数（一个字节，写为16进制数）的参数代号来表示。它在指令中表示要读/写的参数名。参数代号见下表：TE-8000仪表可读／写的参数代号表：参数调节器代号（TE-8000/TE-8000P）00H状态位给定值/程序段01HHIAL上限报警02HLoAL下限报警03HDHAL正偏差报警04HDLAL负偏差报警05HdF回差06HCtrl控制方式07HM5保持参数08HP速率参数09Ht滞后参数0AHCtI控制周期0BHSn输入规格0CHdIP小数点位置0DHdIL下限显示值0EHdIH上限显示值0FHALP报警输出选择10HSc传感器修正11HOP1输出方式12HOPL输出下限13HOPH输出上限14HCF功能选择15H仪表型号特征16Haddr仪表地址17HdL数字滤波18Hrun运行参数19HLo...
