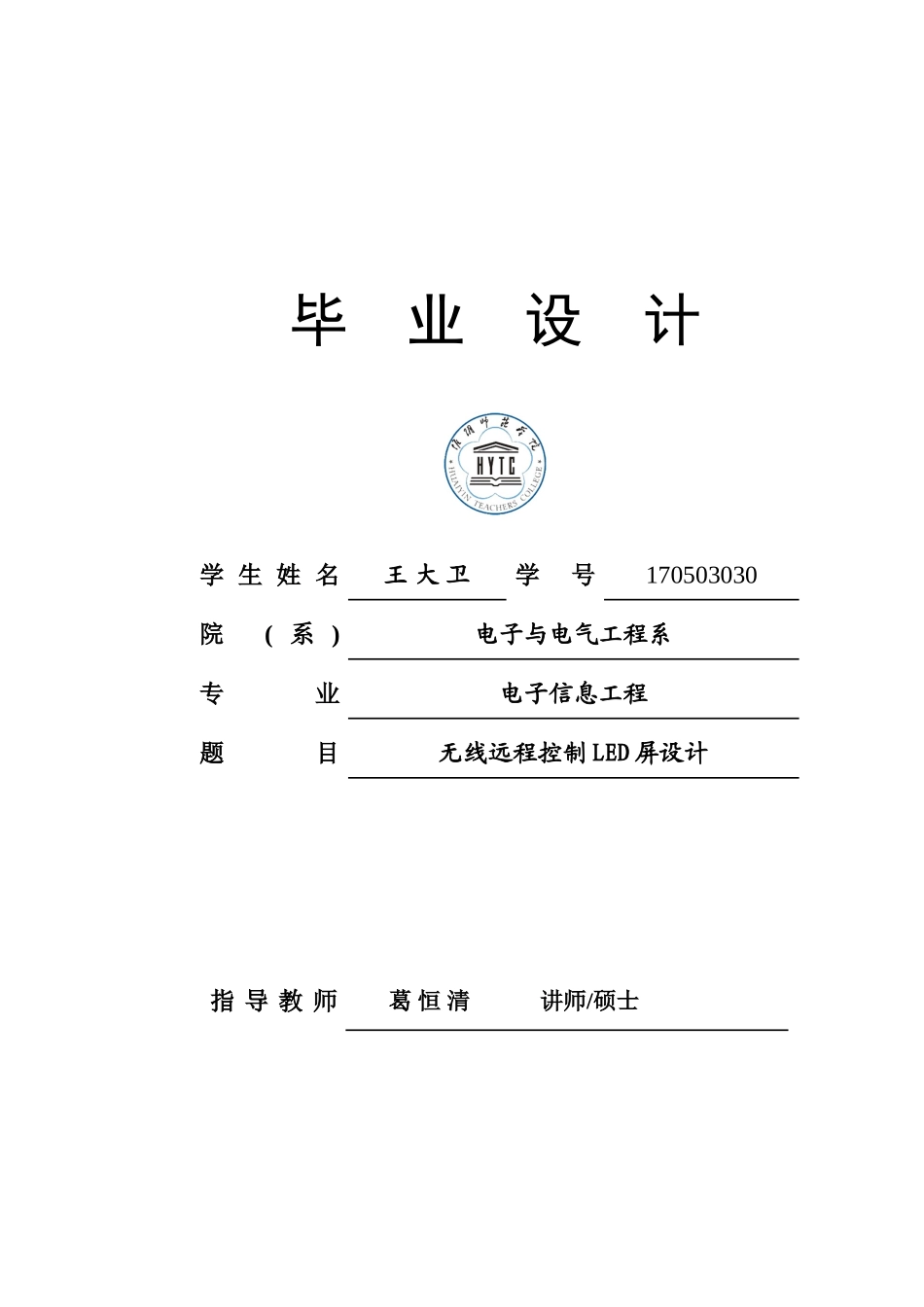

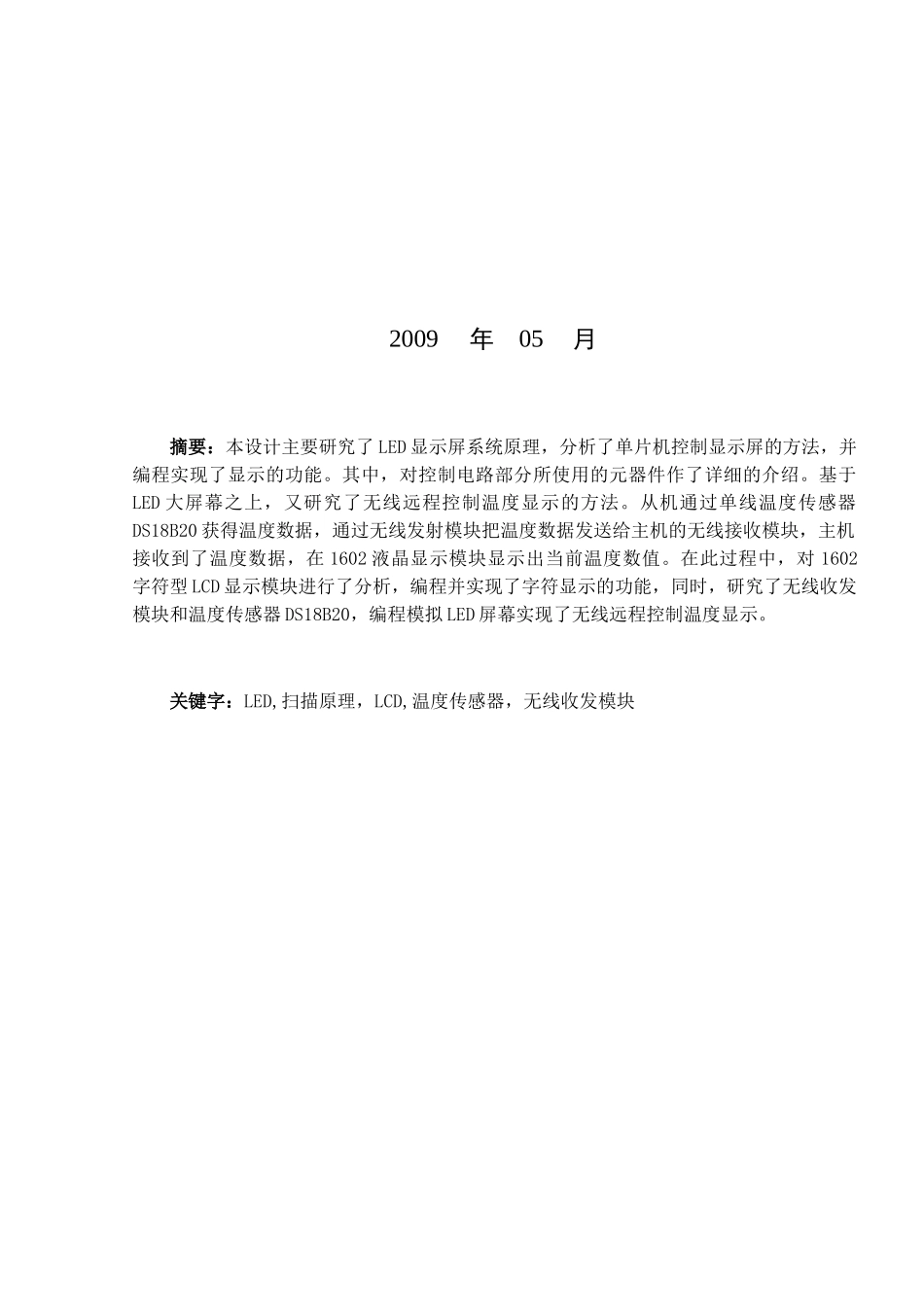

毕业设计学生姓名王大卫学号170503030院(系)电子与电气工程系专业电子信息工程题目无线远程控制LED屏设计指导教师葛恒清讲师/硕士2009年05月摘要：本设计主要研究了LED显示屏系统原理，分析了单片机控制显示屏的方法，并编程实现了显示的功能。其中，对控制电路部分所使用的元器件作了详细的介绍。基于LED大屏幕之上，又研究了无线远程控制温度显示的方法。从机通过单线温度传感器DS18B20获得温度数据，通过无线发射模块把温度数据发送给主机的无线接收模块，主机接收到了温度数据，在1602液晶显示模块显示出当前温度数值。在此过程中，对1602字符型LCD显示模块进行了分析，编程并实现了字符显示的功能，同时，研究了无线收发模块和温度传感器DS18B20，编程模拟LED屏幕实现了无线远程控制温度显示。关键字：LED,扫描原理，LCD,温度传感器，无线收发模块Abstract：TheresearchofthedesignmainlytenetstheLEDdisplaysystem,analysingthemethodsofsingle-chipmicrocomputertocontrolthedisplayandprogrammingfeaturesofthedisplay.Amongthem,thepapergivesfulldetailsofsomeofthecontrolcircuitcomponents.BasedontheLEDscreen,itstudiesthemethodofwirelessremotecontrolshowingtemperature.ThesecondmachineaccesstothetemperatureDS18B20sensordatabyone-line,sentingthetemperaturedatatothehostwirelessreceivermodulebywirelesstransmissionmodule,andthehostreceivesthetemperaturedata,showingthecurrenttemperaturevalueinthe1602liquidcrystaldisplaymodule.Inthisprocess,notonlythe1602characterLCDdisplaymodulewasanalyzed,butalsothecharacterdisplayonLCDwasrealized,meanwhilethewirelesstransceivermoduleandTemperatureSensorwerediscussed,Atlast,thetemperaturedisplaybasedonawirelessremotecontrolwasachievedonLCD.Keyword:LED,scanningprinciple,LCD,temperaturesensor,wirelesstransceivermodule目录中文摘要.........................................................1英文摘要.........................................................21绪论..........................................................41.1LED大屏幕显示的意义.........................................41.2LED大屏幕显示的发展状况.....................................51.3实现的功能及研究的内容......................................51.3.1实现的功能..................................................51.3.2研究的内容..................................................52LE显示屏系统原理..............................................52.1LED显示屏的基本结构.........................................52.2LED显示屏的硬件设计.........................................72.2.1八同相三态总线收发器......................................72.2.2八位串入并出的移位寄存器....................................72.2.3显示屏原理图...............................................82.2.4大屏幕控制原理图...........................................92.3LED大屏幕显示字符实例......................................102.3.1实例内容.................................................102.3.2选取字模.................................................102.3.3编写程序.................................................112.3.4程序的烧写与运行.........................................142.4本章小结...................................................1331602液晶显示模块.............................................153.11602液晶显示模块概述.......................................153.1.1字符液晶显示模块简介.....................................153.1.21602液晶显示模块的技术参数...............................153.21602液晶显示模块接口说明...................................163.31602液晶显示模块的指令集描述.......................
