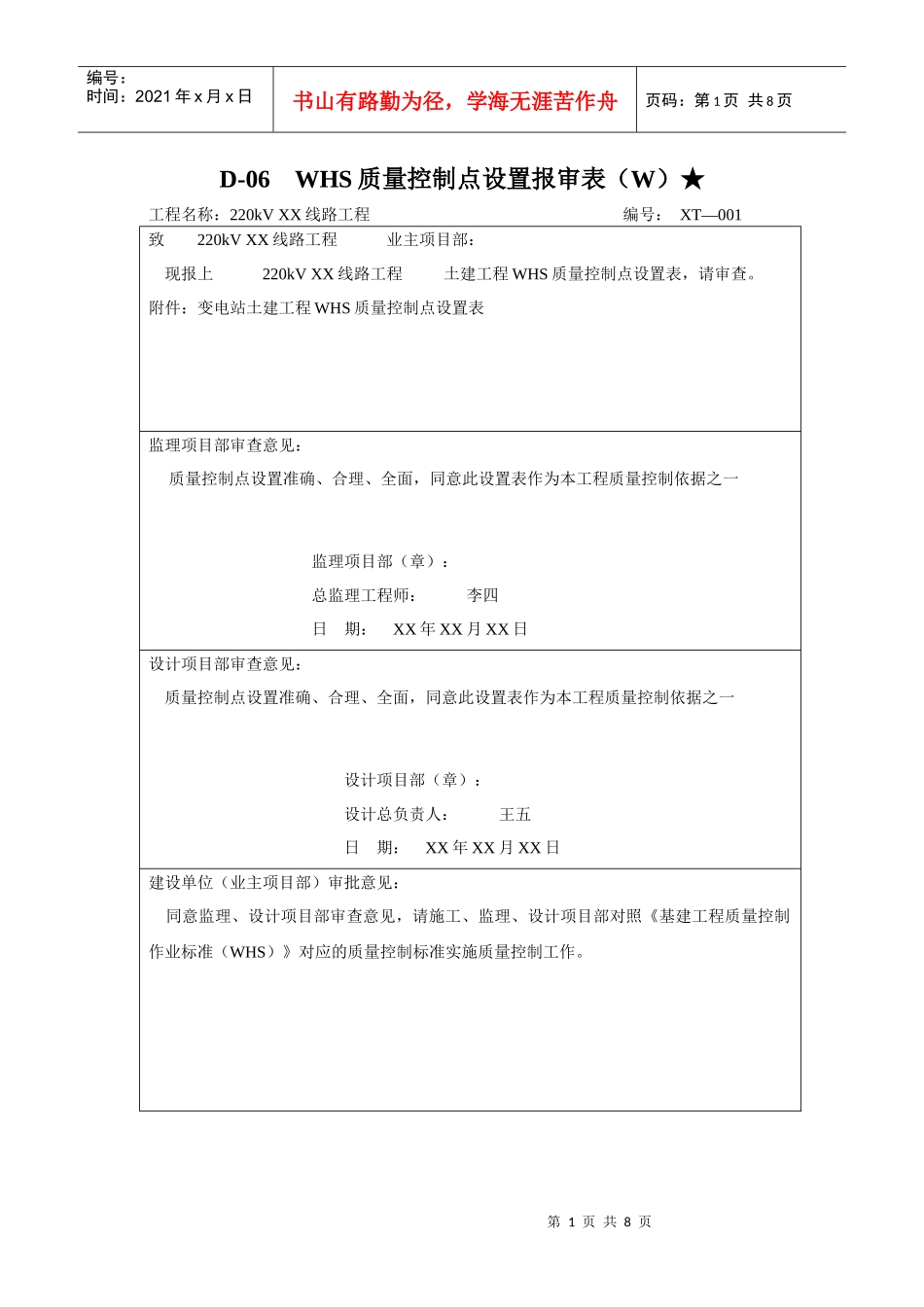

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页D-06WHS质量控制点设置报审表（W）★工程名称：220kVXX线路工程编号：XT—001致220kVXX线路工程业主项目部：现报上220kVXX线路工程土建工程WHS质量控制点设置表，请审查。附件：变电站土建工程WHS质量控制点设置表监理项目部审查意见：质量控制点设置准确、合理、全面，同意此设置表作为本工程质量控制依据之一监理项目部（章）：总监理工程师：李四日期：XX年XX月XX日设计项目部审查意见：质量控制点设置准确、合理、全面，同意此设置表作为本工程质量控制依据之一设计项目部（章）：设计总负责人：王五日期：XX年XX月XX日建设单位（业主项目部）审批意见：同意监理、设计项目部审查意见，请施工、监理、设计项目部对照《基建工程质量控制作业标准（WHS）》对应的质量控制标准实施质量控制工作。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页线路专业质量WHS控制点设置表工程编号质量控制项目划分控制点统计控制表编号单位工程分部工程子分部工程WHS01架空电力线路工程97801土石方工程1401路径复测1XL0102普通基础分坑和开挖1XL0203拉线基础分坑和开挖1XL0304岩石、掏挖基础分坑与开挖1XL0405施工基面及电气开方1XL0502基础工程1701现浇铁塔基础1XL0602现浇拉线（含锚杆）基础1XL0703岩石铁塔基础1XL0804混凝土杆预制基础1XL0905角钢插入式基础1XL1006灌注桩基础1XL1107贯入桩基础1XL1208挖孔桩基础1XL1303杆塔工程401自立式铁塔组立1XL14第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页02拉线铁塔组立1XL1503混凝土杆组立1XL1604自立式钢管电杆组立1XL1704架线工程3101导地线（含OPGW）展放1XL1802导地线连接管1XL1903导地线（含OPGW）紧线1XL2004附件安装（含OPGW）1XL2105接地工程201表面式接地装置1XL2202深埋式接地装置1XL2306线路防护设施101线路防护设施1XL2402高压电缆线路工程133201电缆构筑物7101路径复测1DL0102电缆沟槽1DL0203电缆埋管1DL0304电缆顶管1DL0405电缆隧道1DL0506电缆支架1DL0607电缆井1DL0708电缆终端场1DL08第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页02接地工程201表面式接地装置1DL0902深埋式接地装置1DL1003电缆敷设301直埋电缆敷设1DL1102排管电缆敷设1DL1203支架电缆敷设1DL1304附件安装2201中间接头1DL1402终端接头1DL1503接地箱1DL1604终端场设备1DL1705电缆防护设施101电缆防护设施1DL18第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页质量控制点检查申请表（H）工程名称：220kVXX线路工程编号：XTH009致220kVXX线路监理项目部：我公司负责施工的220kVXX线路工程，现计划于2011年3月22日至2011年5月15日在地点对拉线基础分坑和开挖进行施工，请协调组织责任单位进行检查。附件：拟施工的质量控制点清单承包单位（章）：项目经理：张三日期：XX年XX月XX日监理项目部意见：同意组织对拉线基础分坑和开挖停工待检点（H）的检查监理项目部（章）：总/专业监理工程师：李四日期：XX年XX月XX本表（含附件）一式份，由承包项目部填报，监理项目部存份，建设单位（业主项目部）存份，承包单位存份。停工待检点（H）质量控制记录表第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页工程名称：220kVXX线路工程编号：XTH009工程编号010103001控制标准号XL03检查部位拉线基础分坑和开挖检查日期2011年3月22日至2011年4月14日检查项目及检查方式拉线基础坑位置（P）、拉线基础坑深度（P）、马道坡度及方向（P）检查情况拉线基础坑位置（P）、拉线基础坑深度（P）、马道坡度及方向的检查符合设计要求及施工规范。（监理手填）检查结论检查合格，同意进行下一道工序施工。（监理手填）检查人员参建单位人员姓名施工项目部张三监理项目部李四勘察/设计项目部业主项目部第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为...
