(303)测量和控制仪表设备安装分部工程施工质量验收表VIP免费

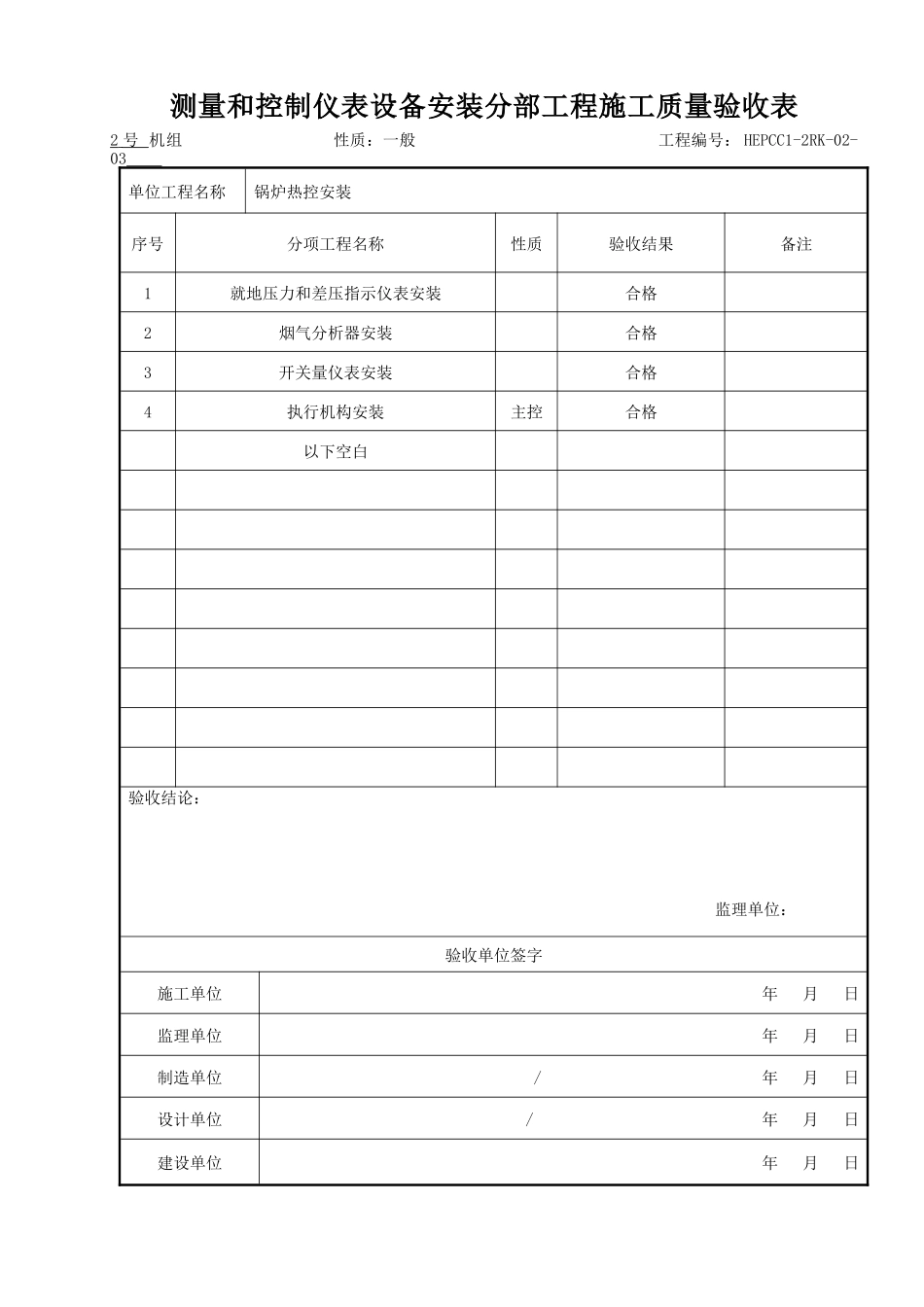

测量和控制仪表设备安装分部工程施工质量验收表2号机组性质：一般工程编号：HEPCC1-2RK-02-03单位工程名称锅炉热控安装序号分项工程名称性质验收结果备注1就地压力和差压指示仪表安装合格2烟气分析器安装合格3开关量仪表安装合格4执行机构安装主控合格以下空白验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位年月日就地压力和差压指示仪表安装分项工程施工质量验收表2号机组性质：一般工程编号：HEPCC1-2RK-02-03-01分部工程名称测量和控制仪表设备安装序号检验批名称性质验收结果备注1就地指示压力表安装合格2变送器安装合格以下空白验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位/年月日就地指示压力表安装检验批施工质量验收表2号机组工程编号：HEPCC1-2RK-02-03-01-01性质：一般表4.5.2-1分项工程名称就地压力和差压指示仪表安装工序检验项目性质单位质量标准检验结果结论检查安装环境无剧烈振动及腐蚀性气体无剧烈振动及腐蚀性气体合格安装地点操作维护方便操作维护方便合格压力表位号符合设计符合K0201设计合格型号规格符合设计符合K0201设计合格安装压力表中心距地面高度m宜1.2～1.51.5合格成排安装压力表中心高差mm≤3//间距偏差mm≤5//固定端正、牢固端正、牢固合格U形管或环形管安装条件测量介质温度大于60℃主控应加装加装合格管路长度小于3m主控应加装加装合格表头与管路连接主控无渗漏、无机械应力无渗漏、无机械应力合格垫片材质主控符合本部分附录B聚氯乙烯合格验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位/年月日变送器安装检验批施工质量验收表2号机组工程编号：HEPCC1-2RK-02-03-01-05性质：一般表4.5.2-5分项工程名称就地压力和差压指示仪表安装工序检验项目性质单位质量标准检验结果结论检查环境无剧烈振动、无腐蚀性气体无剧烈振动、无腐蚀性气体合格环境温度℃5～5520合格环境相对湿度%≤8045合格外观完整、无损完整、无损合格型号规格符合设计符合K0201设计合格安装安装位置符合设计符合K0201设计合格变送器防水措施主控分层布置应有分层布置时有合格变送器安装地点与测点距离Sm3＜S＜453＜S＜45合格成排安装排列整齐、美观排列整齐、美观合格附件齐全齐全合格固定牢固牢固合格接头连接主控无渗漏，无机械应力无渗漏，无机械应力合格管路连接主控无渗漏，连接正确无渗漏，连接正确合格垫片材质符合本部分附录B紫铜合格铭牌标志正确、清晰正确、清晰合格接线线端连接正确、牢固正确、牢固合格线号标志正确、清晰、不褪色正确、清晰、不褪色合格验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位/年月日烟气分析器安装分项工程施工质量验收表2号机组性质：一般工程编号：HEPCC1-2RK-02-03-02分部工程名称测量和控制仪表设备安装序号检验批名称性质验收结果备注1烟气分析器安装合格以下空白验收结论：监理单位：验收单位签字施工单位年月日监理单位年月日制造单位/年月日设计单位/年月日建设单位/年月日烟气分析器安装检验批施工质量验收表2号机组工程编号：HEPCC1-2RK-02-03-02-01性质：一般表4.5.4-1分项工程名称烟气分析器安装工序检验项目性质单位质量标准检验结果结论检查型号规格符合设计符合K0201设计合格位号符合设计符合K0201设计合格外观检查完整、无损完整、无损合格附件齐全、完好齐全、完好合格环境温度符合制造厂规定15合格环境湿度符合制造厂规定40合格安装安装环境无剧烈振动、无有害气体、无强烈辐射和电磁干扰无剧烈振动、无有害气体、无强烈辐射和电磁干扰合格气体仪表防爆等级主控符合设计符合设计合格离取样点距离符合制造厂规定符合制造厂规定合格发送器安装位置便于维护便于维护合格固定端正、牢固端正、牢固合格固定螺栓齐全齐全合格接头连接主控正确、无渗漏、无机械应力正确、无渗漏、无机械应力合格温度补偿器连接导线直流电阻Ω＜2.5//接线线端连接正确、牢固正确、牢固合格线号标志正确、清晰、不褪...
