锅炉安装质量证明书整套VIP专享VIP免费

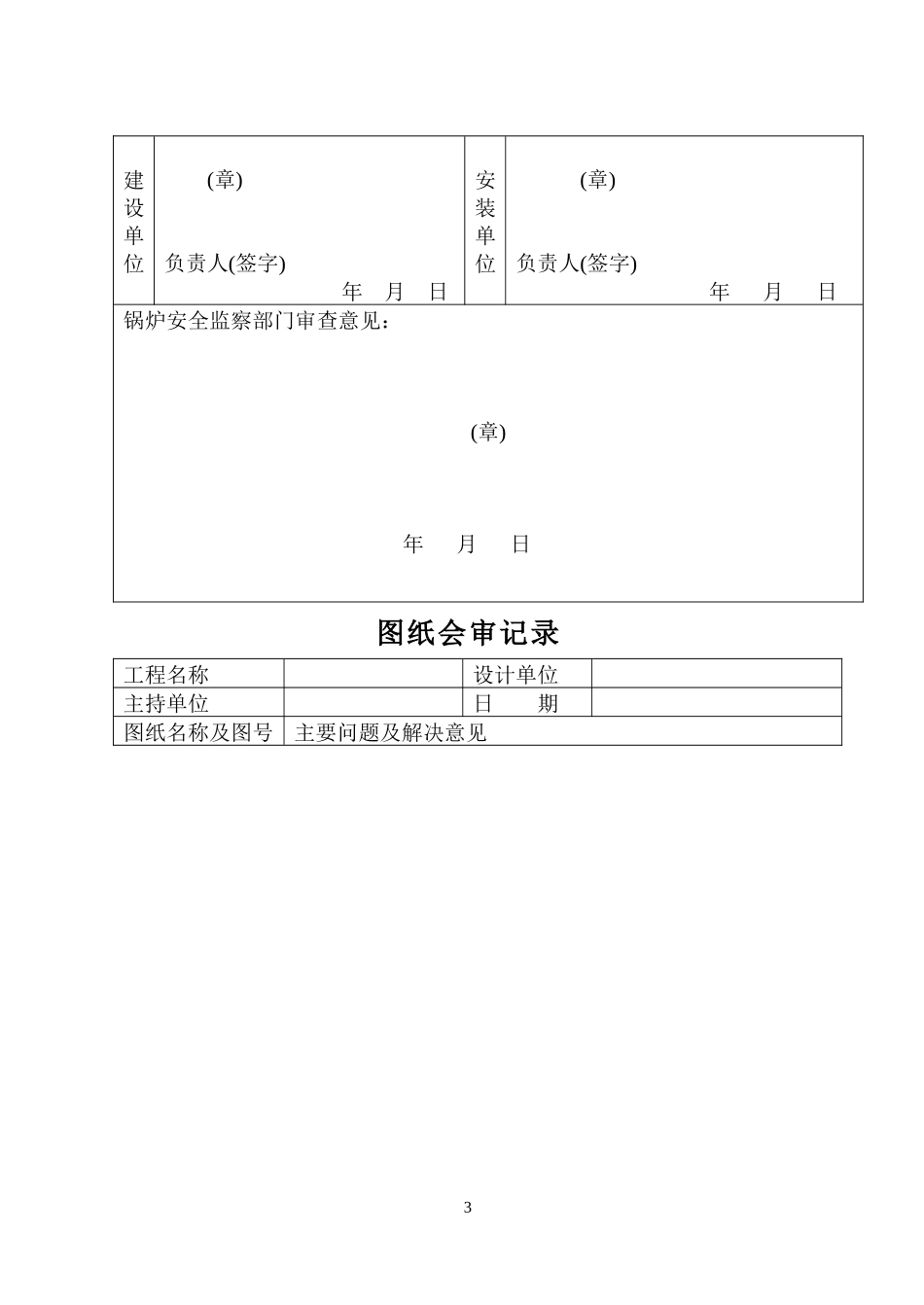

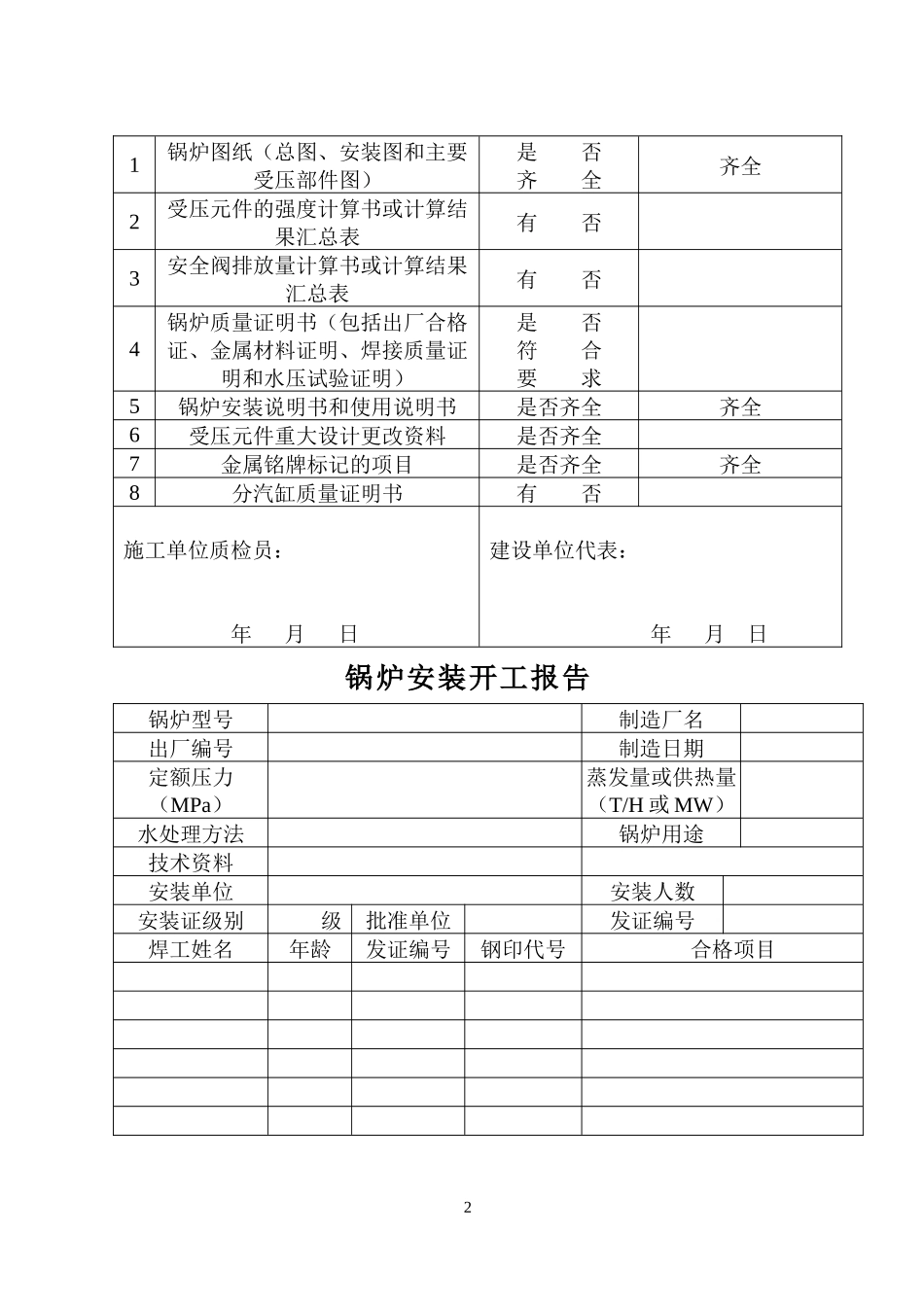

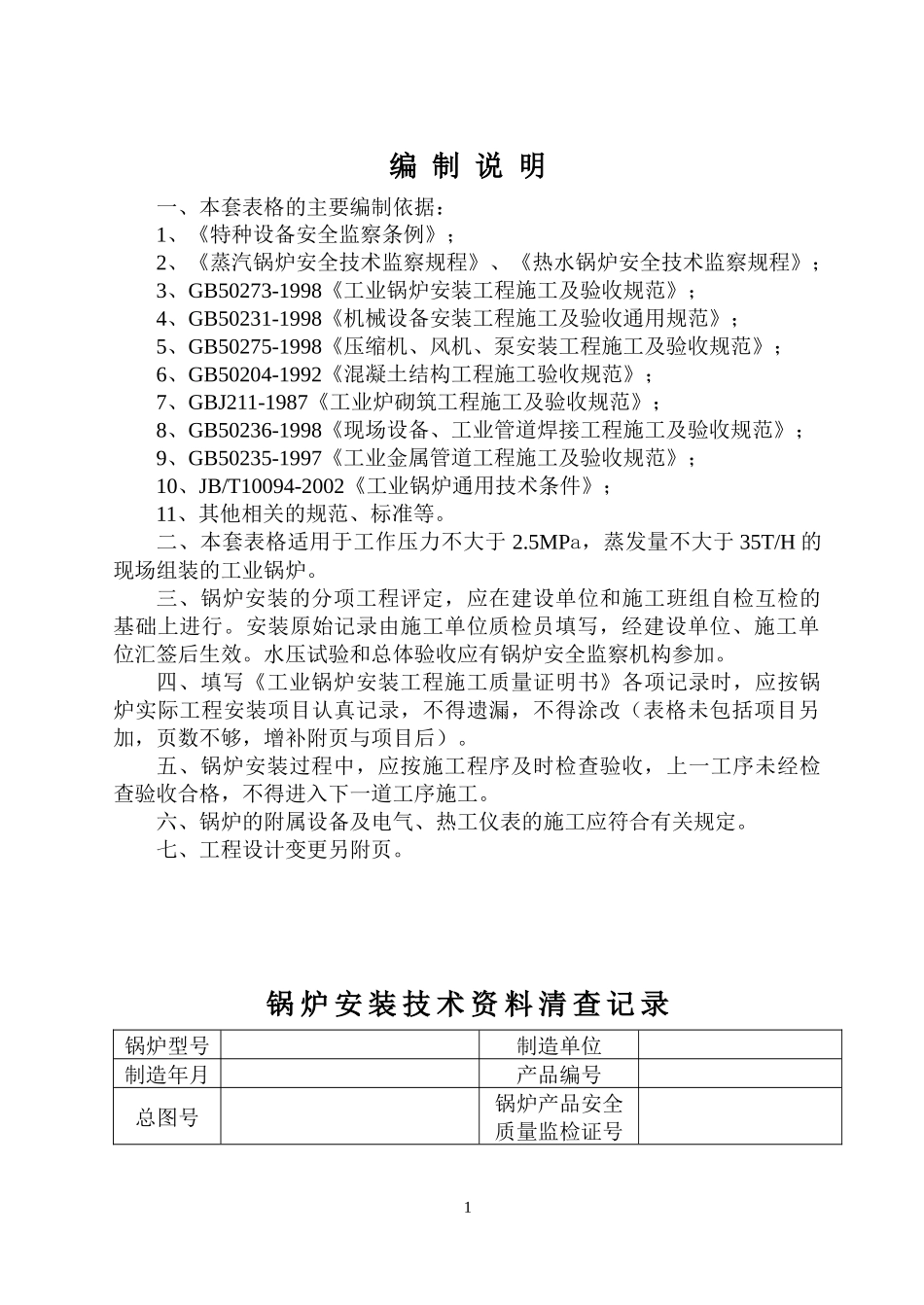

编制说明一、本套表格的主要编制依据：1、《特种设备安全监察条例》；2、《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》；3、GB50273-1998《工业锅炉安装工程施工及验收规范》；4、GB50231-1998《机械设备安装工程施工及验收通用规范》；5、GB50275-1998《压缩机、风机、泵安装工程施工及验收规范》；6、GB50204-1992《混凝土结构工程施工验收规范》；7、GBJ211-1987《工业炉砌筑工程施工及验收规范》；8、GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》；9、GB50235-1997《工业金属管道工程施工及验收规范》；10、JB/T10094-2002《工业锅炉通用技术条件》；11、其他相关的规范、标准等。二、本套表格适用于工作压力不大于2.5MPa，蒸发量不大于35T/H的现场组装的工业锅炉。三、锅炉安装的分项工程评定，应在建设单位和施工班组自检互检的基础上进行。安装原始记录由施工单位质检员填写，经建设单位、施工单位汇签后生效。水压试验和总体验收应有锅炉安全监察机构参加。四、填写《工业锅炉安装工程施工质量证明书》各项记录时，应按锅炉实际工程安装项目认真记录，不得遗漏，不得涂改（表格未包括项目另加，页数不够，增补附页与项目后）。五、锅炉安装过程中，应按施工程序及时检查验收，上一工序未经检查验收合格，不得进入下一道工序施工。六、锅炉的附属设备及电气、热工仪表的施工应符合有关规定。七、工程设计变更另附页。锅炉安装技术资料清查记录锅炉型号制造单位制造年月产品编号总图号锅炉产品安全质量监检证号11锅炉图纸（总图、安装图和主要受压部件图）是否齐全齐全2受压元件的强度计算书或计算结果汇总表有否3安全阀排放量计算书或计算结果汇总表有否4锅炉质量证明书（包括出厂合格证、金属材料证明、焊接质量证明和水压试验证明）是否符合要求5锅炉安装说明书和使用说明书是否齐全齐全6受压元件重大设计更改资料是否齐全7金属铭牌标记的项目是否齐全齐全8分汽缸质量证明书有否施工单位质检员：年月日建设单位代表：年月日锅炉安装开工报告锅炉型号制造厂名出厂编号制造日期定额压力（MPa）蒸发量或供热量（T/H或MW）水处理方法锅炉用途技术资料安装单位安装人数安装证级别级批准单位发证编号焊工姓名年龄发证编号钢印代号合格项目2建设单位(章)负责人(签字)年月日安装单位(章)负责人(签字)年月日锅炉安全监察部门审查意见：(章)年月日图纸会审记录工程名称设计单位主持单位日期图纸名称及图号主要问题及解决意见3参加会审人员（签字）记录人：技术交底记录工程名称4交底内容及问题说明：交底附件：交底组织单位：交底时间：交底地点：交底人：接受交底人：年月日设备开箱检查记录检查项目检查结果及处理意见设备包装供货清单、装箱单及图纸锅炉钢架部件锅筒及锅筒支、吊件各类受热面管子安全附件及保护装置各类辅机设备电器仪表5建设单位代表：年月日施工单位质检员：年月日锅炉部件检查修整记录名称编号检测部位及项目允差检测值修整后检测结果6备注施工单位质检员：年月日建设单位代表：年月日锅炉基础检查验收及施工质量记录序号检查项目允差(mm)实测点数实测数据123456789101轴线的坐标位置纵±202横22不同平面的标高（包括柱子基础面上的预埋钢板）0-2053平面的水平度（包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部分）每米510全长10104平面外形尺寸±2045凸台上平面外形尺寸0-2046凹穴尺寸+20047预留地脚螺栓孔中心位置+104深度+2004孔壁垂直度（每米）1058预埋地脚顶端标高+2005中心距（在根部和顶部两处测量）±229外观检查（蜂窝、麻面及裂缝）10共检查点，其中合格点，合格率%7施工单位质检员：施工单位负责人：年月日建设单位代表：年月日锅炉钢结构组装前单件的尺寸检查记录技术要求：实测实量：单位：mm项次项目设计尺寸允许偏差实测偏差123456789101立柱的长度（m）≤80-4＜8+2-62立柱的弯曲度每米1全长103横梁的直线度≤10-41~30-63~50-8＞50-104横梁的直线度每米1全长105平台框架的水平度每米1全长106护板的水平度57板框水平度58螺栓孔的中心距螺栓孔的两邻孔间螺栓孔的两面任意孔间±2±38不符合上列要求者，需矫...
