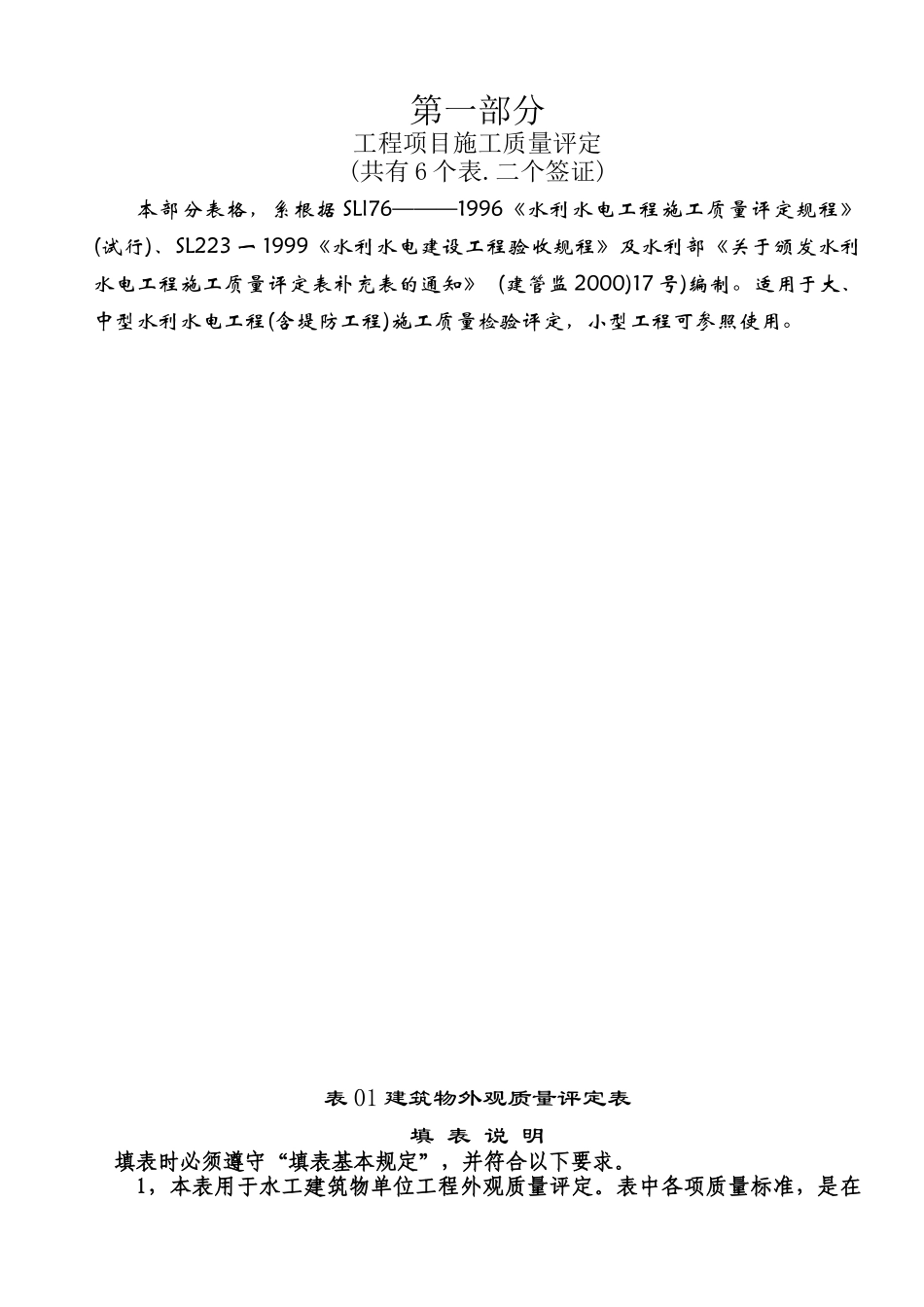

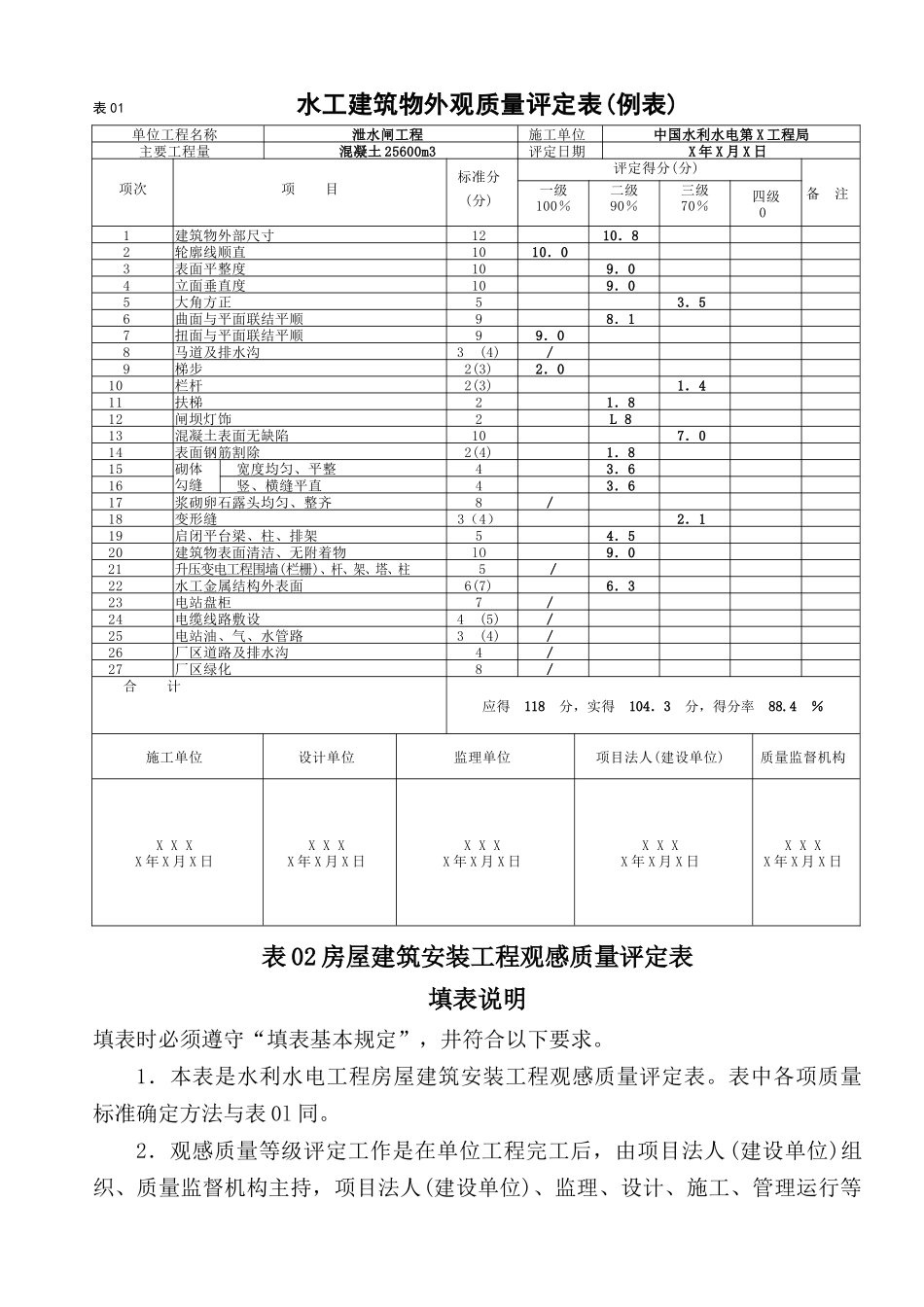

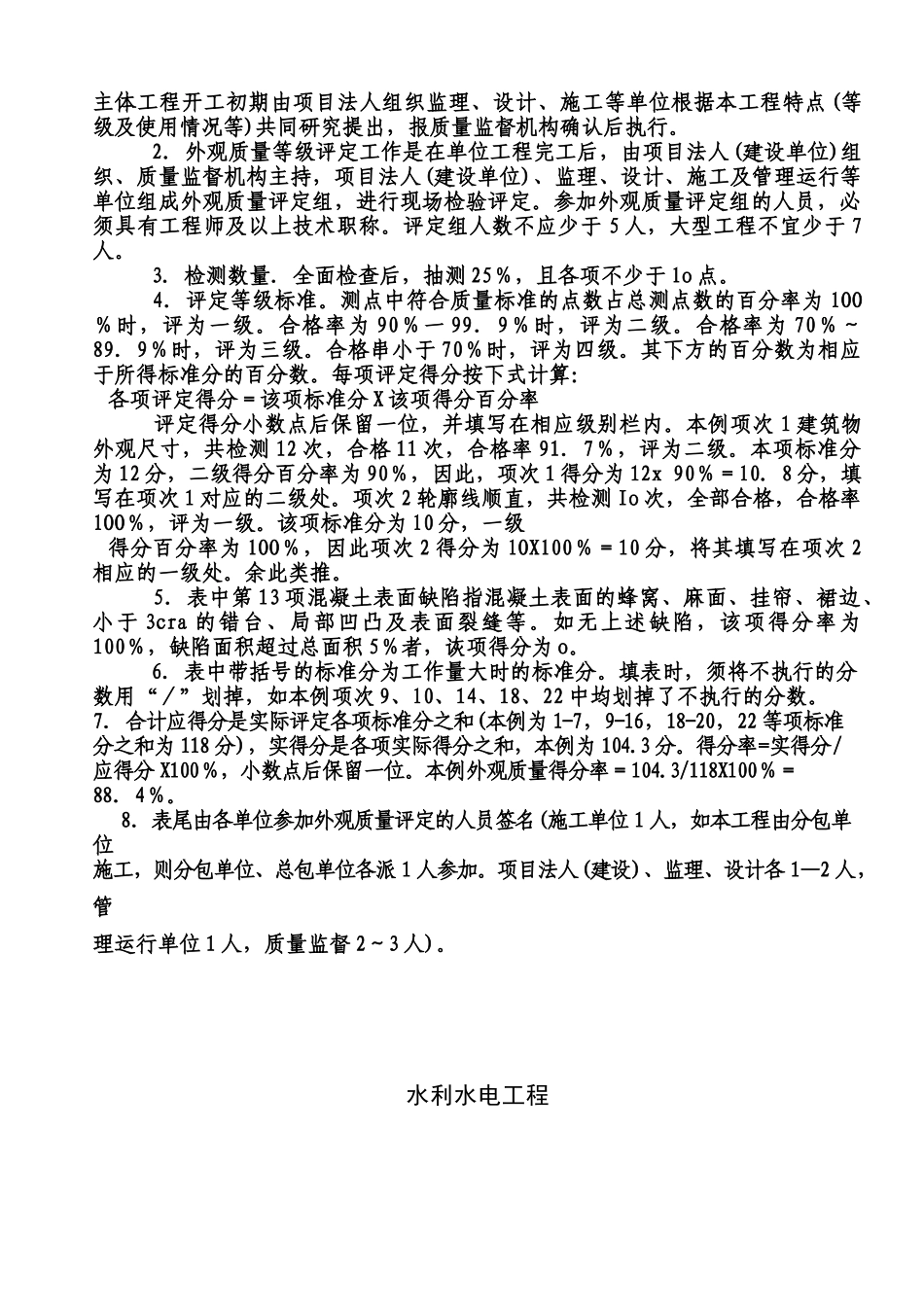

第一部分工程项目施工质量评定(共有6个表.二个签证)本部分表格，系根据SLl76———1996《水利水电工程施工质量评定规程》(试行)、SL223一1999《水利水电建设工程验收规程》及水利部《关于颁发水利水电工程施工质量评定表补充表的通知》(建管监2000)17号)编制。适用于大、中型水利水电工程(含堤防工程)施工质量检验评定，小型工程可参照使用。表01建筑物外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。l，本表用于水工建筑物单位工程外观质量评定。表中各项质量标准，是在主体工程开工初期由项目法人组织监理、设计、施工等单位根据本工程特点(等级及使用情况等)共同研究提出，报质量监督机构确认后执行。2．外观质量等级评定工作是在单位工程完工后，由项目法人(建设单位)组织、质量监督机构主持，项目法人(建设单位)、监理、设计、施工及管理运行等单位组成外观质量评定组，进行现场检验评定。参加外观质量评定组的人员，必须具有工程师及以上技术职称。评定组人数不应少于5人，大型工程不宜少于7人。3．检测数量．全面检查后，抽测25％，且各项不少于lo点。4．评定等级标准。测点中符合质量标准的点数占总测点数的百分率为lOO％时，评为一级。合格率为90％一99．9％时，评为二级。合格率为70％～89．9％时，评为三级。合格串小于70％时，评为四级。其下方的百分数为相应于所得标准分的百分数。每项评定得分按下式计算：各项评定得分＝该项标准分X该项得分百分率评定得分小数点后保留一位，并填写在相应级别栏内。本例项次1建筑物外观尺寸，共检测12次，合格11次，合格率91．7％，评为二级。本项标准分为12分，二级得分百分率为90％，因此，项次1得分为12x90％＝l0．8分，填写在项次1对应的二级处。项次2轮廓线顺直，共检测Io次，全部合格，合格率lOO％，评为一级。该项标准分为l0分，一级得分百分率为lOO％，因此项次2得分为lOXl00％＝10分，将其填写在项次2相应的一级处。余此类推。5．表中第13项混凝土表面缺陷指混凝土表面的蜂窝、麻面、挂帘、裙边、小于3cra的错台、局部凹凸及表面裂缝等。如无上述缺陷，该项得分率为100％，缺陷面积超过总面积5％者，诙项得分为o。6．表中带括号的标准分为工作量大时的标准分。填表时，须将不执行的分数用“／”划掉，如本例项次9、l0、14、18、22中均划掉了不执行的分数。7．合计应得分是实际评定各项标准分之和(本例为1-7，9-16，18-20，22等项标准分之和为118分)，实得分是各项实际得分之和，本例为104.3分。得分率=实得分/应得分X100％，小数点后保留一位。本例外观质量得分率＝104.3/118X100％＝88．4％。8．表尾由各单位参加外观质量评定的人员签名(施工单位1人，如本工程由分包单位施工，则分包单位、总包单位各派1人参加。项目法人(建设)、监理、设计各1—2人，管理运行单位1人，质量监督2～3人)。水利水电工程表01水工建筑物外观质量评定表(例表)表02房屋建筑安装工程观感质量评定表填表说明填表时必须遵守“填表基本规定”，井符合以下要求。1．本表是水利水电工程房屋建筑安装工程观感质量评定表。表中各项质量标准确定方法与表0l同。2．观感质量等级评定工作是在单位工程完工后，由项目法人(建设单位)组织、质量监督机构主持，项目法人(建设单位)、监理、设计、施工、管理运行等单位工程名称泄水闸工程施工单位中国水利水电第X工程局主要工程量混凝土25600m3评定日期X年X月X日项次项目标准分(分)评定得分(分)备注一级100％二级90％三级70％四级01建筑物外部尺寸1210．82轮廓线顺直1010．03表面平整度109．04立面垂直度109．05大角方正53．56曲面与平面联结平顺98．17扭面与平面联结平顺99．08马道及排水沟3(4)／9梯步2(3)2．010栏杆2(3)1．411扶梯21．812闸坝灯饰2L813混凝土表面无缺陷107．014表面钢筋割除2(4)1．815砌体勾缝宽度均匀、平整43．616竖、横缝平直43．617浆砌卵石露头均匀、整齐8／18变形缝3（4）2．119启闭平台梁、柱、排架54．520建筑物表面清洁、无附着物lO9．021升压变电工程围墙(栏栅)、杆、架、塔、柱5／22水工金属结构外表面6(7)6．323电站盘柜7／24电缆线路敷设4(5)／25电站油...
