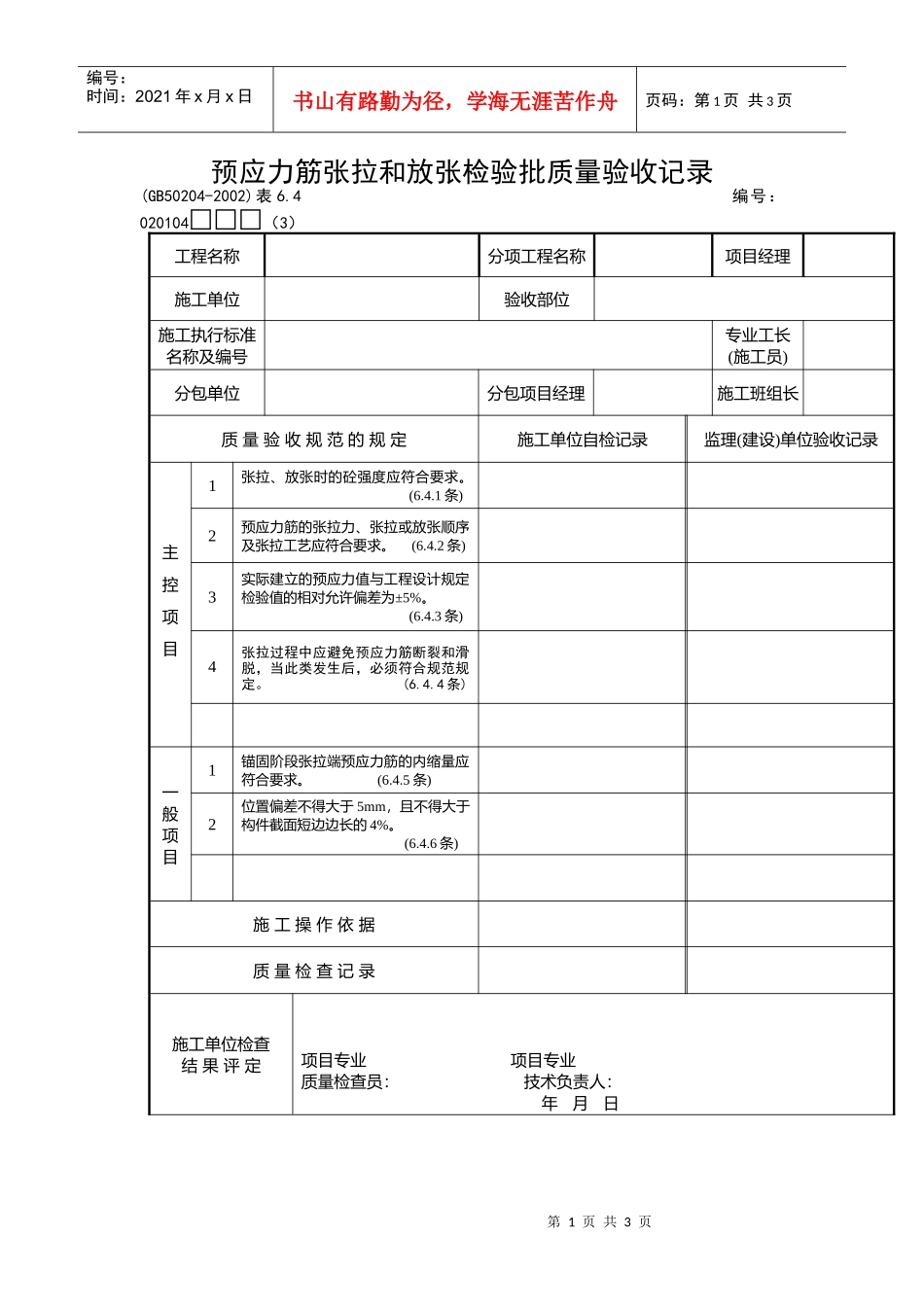

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页预应力筋张拉和放张检验批质量验收记录(GB50204-2002)表6.4编号：020104□□□（3）工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1张拉、放张时的砼强度应符合要求。(6.4.1条)2预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合要求。(6.4.2条)3实际建立的预应力值与工程设计规定检验值的相对允许偏差为±5%。(6.4.3条)4张拉过程中应避免预应力筋断裂和滑脱，当此类发生后，必须符合规范规定。(6.4.4条)一般项目1锚固阶段张拉端预应力筋的内缩量应符合要求。(6.4.5条)2位置偏差不得大于5mm，且不得大于构件截面短边边长的4%。(6.4.6条)施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日020104□□□（3）说明主控项目6.4.1预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方体抗压强度标准值的75%。检查数量：全数检查。检验方法：检查同条件养护试件试验报告。6.4.2预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求并应符合下列规定：1、当施工需要超张拉时，最大张拉应力不应大于国家现行标准《混凝土结构设计规范》GB50010的规定；2、张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；3、后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；4、先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；5、当采用应力控制方法张拉时，应校核预应力筋的伸长值。实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。检查数量：全数检查。检验方法：检查张拉记录。6.4.3预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对允许偏差为±5%。检查数量：对先张法施工，每工作班抽查预应力筋总数的1%，且不少于3根；对后张法施工，在同一检验批内，抽查预应力筋总数的3%，且不少于5束。检验方法：对先张法施工，检查预应力筋应力检测记录；对后张法施工，检查见证张拉记录。6.4.4张拉过程中应避免预应力筋断裂或滑脱；当发生断裂或滑脱时，必须符合下列规定：1、对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；2、对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。检查数量：全数检查。检验方法：观察，检查张拉记录。一般项目第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页6.4.5锚固阶段张拉端预应力筋的内缩量应符合设计要求；当设计无具体要求时，应符合表6.4.5的规定。检查数量：每工作班抽查预应力筋总数的3%，且不少于3束。检验方法：钢尺检查。表6.4.5张拉端预应力筋的内缩量限值锚具类别内缩量限值(mm)支承式锚具(镦头锚具等)螺帽缝隙1每块后加垫板的缝隙1锥塞式锚具5夹片式锚具有顶压5无顶压6~86.4.6先张法预应力筋张拉后与设计位置的偏差不得大于5mm，且不得大于构件截面短边边长的4%。检查数量：每工作班抽查预应力筋总数的3%，且不少于3束。检验方法：钢尺检查。注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
