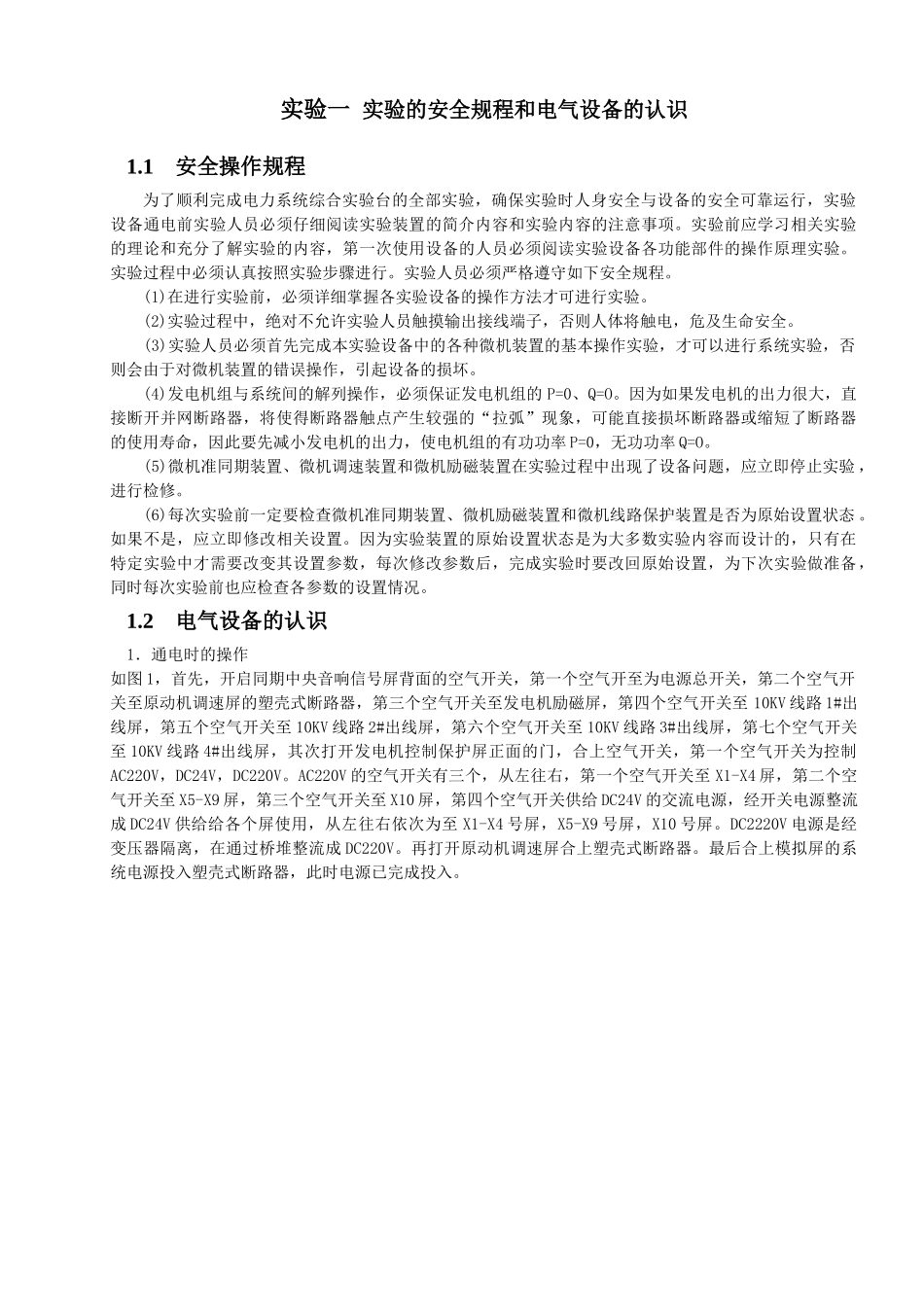

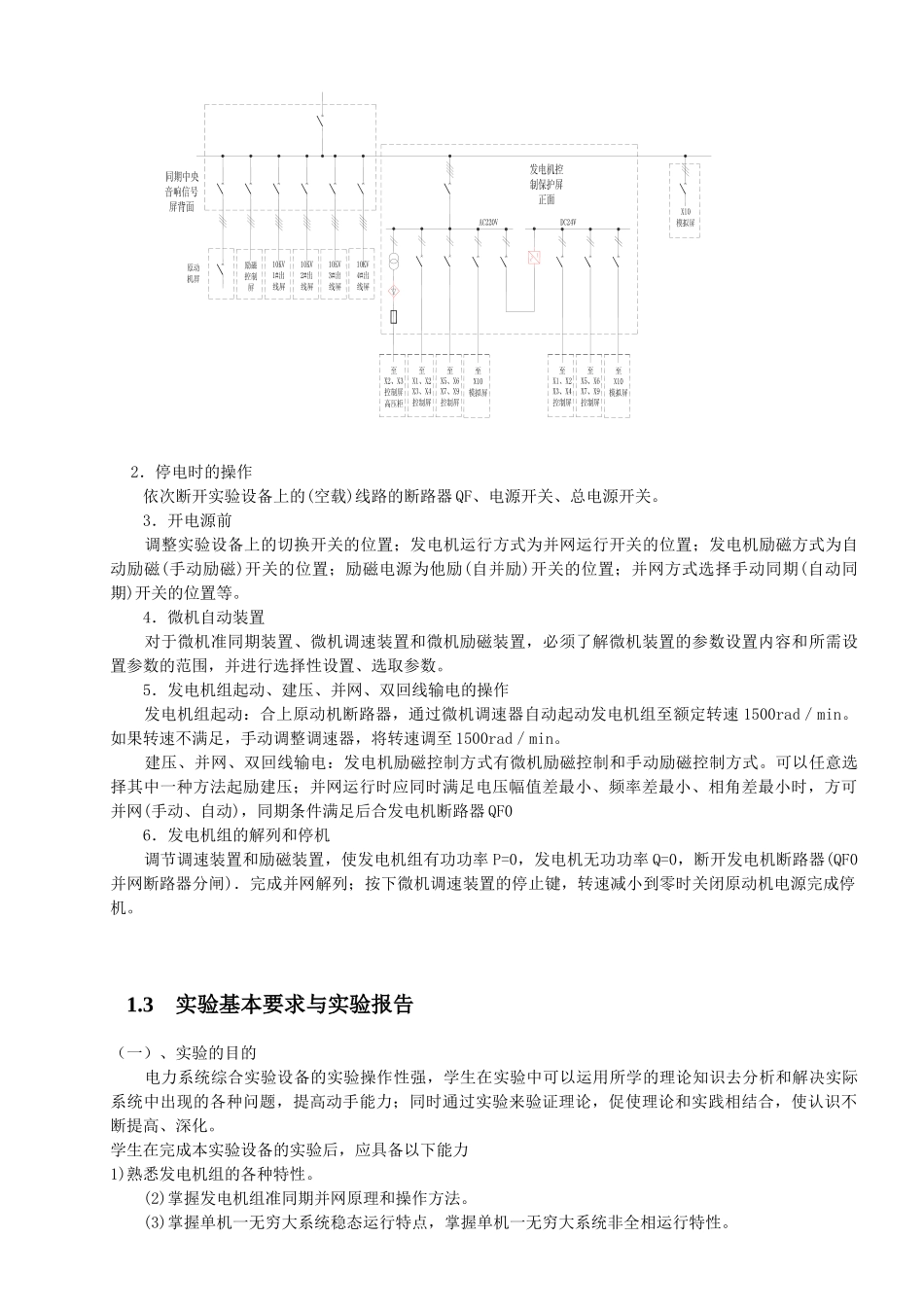

实验一实验的安全规程和电气设备的认识1.1安全操作规程为了顺利完成电力系统综合实验台的全部实验，确保实验时人身安全与设备的安全可靠运行，实验设备通电前实验人员必须仔细阅读实验装置的简介内容和实验内容的注意事项。实验前应学习相关实验的理论和充分了解实验的内容，第一次使用设备的人员必须阅读实验设备各功能部件的操作原理实验。实验过程中必须认真按照实验步骤进行。实验人员必须严格遵守如下安全规程。(1)在进行实验前，必须详细掌握各实验设备的操作方法才可进行实验。(2)实验过程中，绝对不允许实验人员触摸输出接线端子，否则人体将触电，危及生命安全。(3)实验人员必须首先完成本实验设备中的各种微机装置的基本操作实验，才可以进行系统实验，否则会由于对微机装置的错误操作，引起设备的损坏。(4)发电机组与系统间的解列操作，必须保证发电机组的P=0、Q=O。因为如果发电机的出力很大，直接断开并网断路器，将使得断路器触点产生较强的“拉弧”现象，可能直接损坏断路器或缩短了断路器的使用寿命，因此要先减小发电机的出力，使电机组的有功功率P=0，无功功率Q=O。(5)微机准同期装置、微机调速装置和微机励磁装置在实验过程中出现了设备问题，应立即停止实验，进行检修。(6)每次实验前一定要检查微机准同期装置、微机励磁装置和微机线路保护装置是否为原始设置状态。如果不是，应立即修改相关设置。因为实验装置的原始设置状态是为大多数实验内容而设计的，只有在特定实验中才需要改变其设置参数，每次修改参数后，完成实验时要改回原始设置，为下次实验做准备，同时每次实验前也应检查各参数的设置情况。1.2电气设备的认识1．通电时的操作如图1，首先，开启同期中央音响信号屏背面的空气开关，第一个空气开至为电源总开关，第二个空气开关至原动机调速屏的塑壳式断路器，第三个空气开关至发电机励磁屏，第四个空气开关至10KV线路1#出线屏，第五个空气开关至10KV线路2#出线屏，第六个空气开关至10KV线路3#出线屏，第七个空气开关至10KV线路4#出线屏，其次打开发电机控制保护屏正面的门，合上空气开关，第一个空气开关为控制AC220V，DC24V，DC220V。AC220V的空气开关有三个，从左往右，第一个空气开关至X1-X4屏，第二个空气开关至X5-X9屏，第三个空气开关至X10屏，第四个空气开关供给DC24V的交流电源，经开关电源整流成DC24V供给给各个屏使用，从左往右依次为至X1-X4号屏，X5-X9号屏，X10号屏。DC2220V电源是经变压器隔离，在通过桥堆整流成DC220V。再打开原动机调速屏合上塑壳式断路器。最后合上模拟屏的系统电源投入塑壳式断路器，此时电源已完成投入。2．停电时的操作依次断开实验设备上的(空载)线路的断路器QF、电源开关、总电源开关。3．开电源前调整实验设备上的切换开关的位置；发电机运行方式为并网运行开关的位置；发电机励磁方式为自动励磁(手动励磁)开关的位置；励磁电源为他励(自并励)开关的位置；并网方式选择手动同期(自动同期)开关的位置等。4．微机自动装置对于微机准同期装置、微机调速装置和微机励磁装置，必须了解微机装置的参数设置内容和所需设置参数的范围，并进行选择性设置、选取参数。5．发电机组起动、建压、并网、双回线输电的操作发电机组起动：合上原动机断路器，通过微机调速器自动起动发电机组至额定转速1500rad／min。如果转速不满足，手动调整调速器，将转速调至1500rad／min。建压、并网、双回线输电：发电机励磁控制方式有微机励磁控制和手动励磁控制方式。可以任意选择其中一种方法起励建压；并网运行时应同时满足电压幅值差最小、频率差最小、相角差最小时，方可并网(手动、自动)，同期条件满足后合发电机断路器QF06．发电机组的解列和停机调节调速装置和励磁装置，使发电机组有功功率P=0，发电机无功功率Q=0，断开发电机断路器(QF0并网断路器分闸)．完成并网解列；按下微机调速装置的停止键，转速减小到零时关闭原动机电源完成停机。1.3实验基本要求与实验报告（一）、实验的目的电力系统综合实验设备的实验操作性强，学生在实验中可以运用所学的理论知识去分析和解决实际系统中出现的各种问题，提高动手能力；同时通过实...
