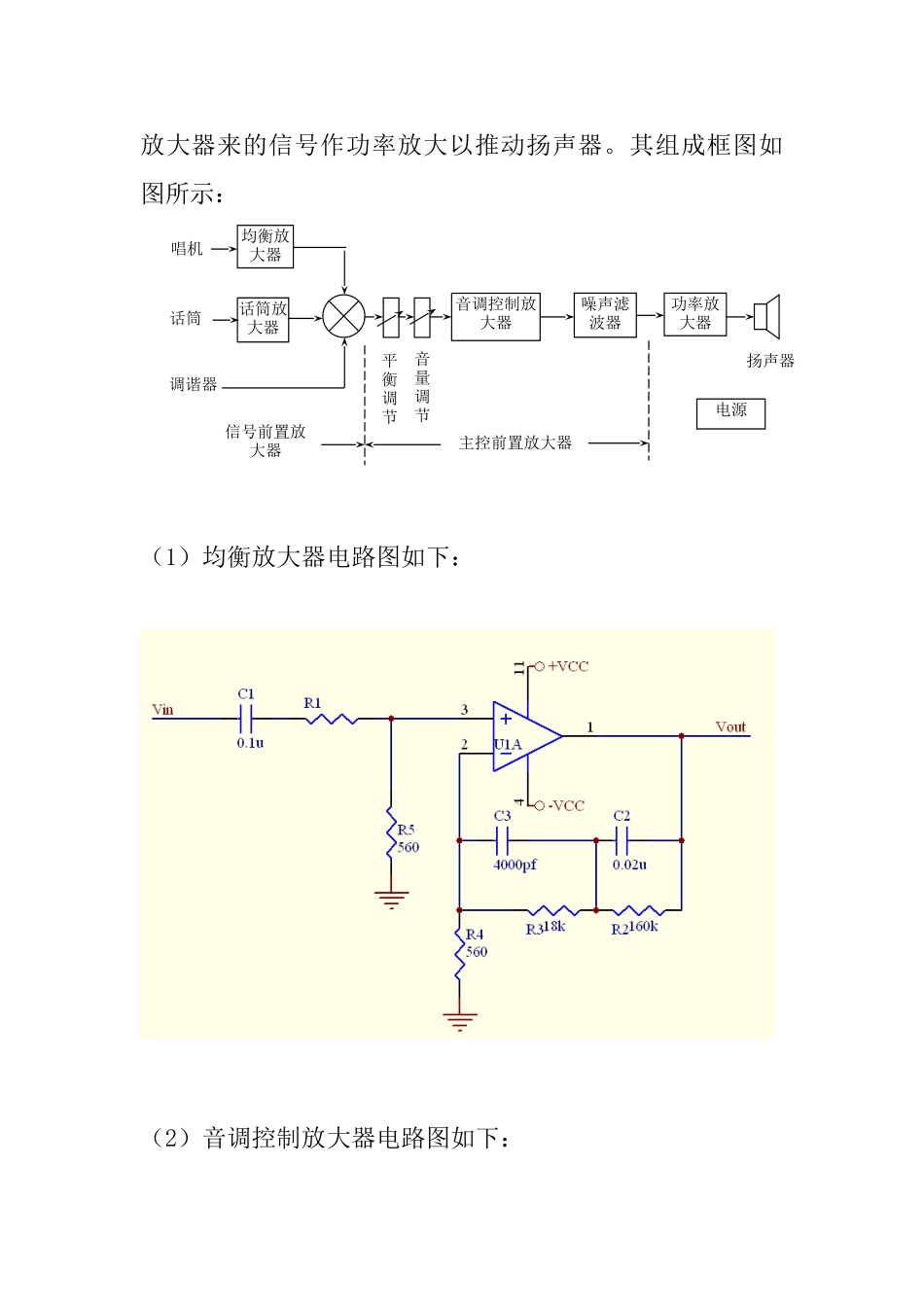

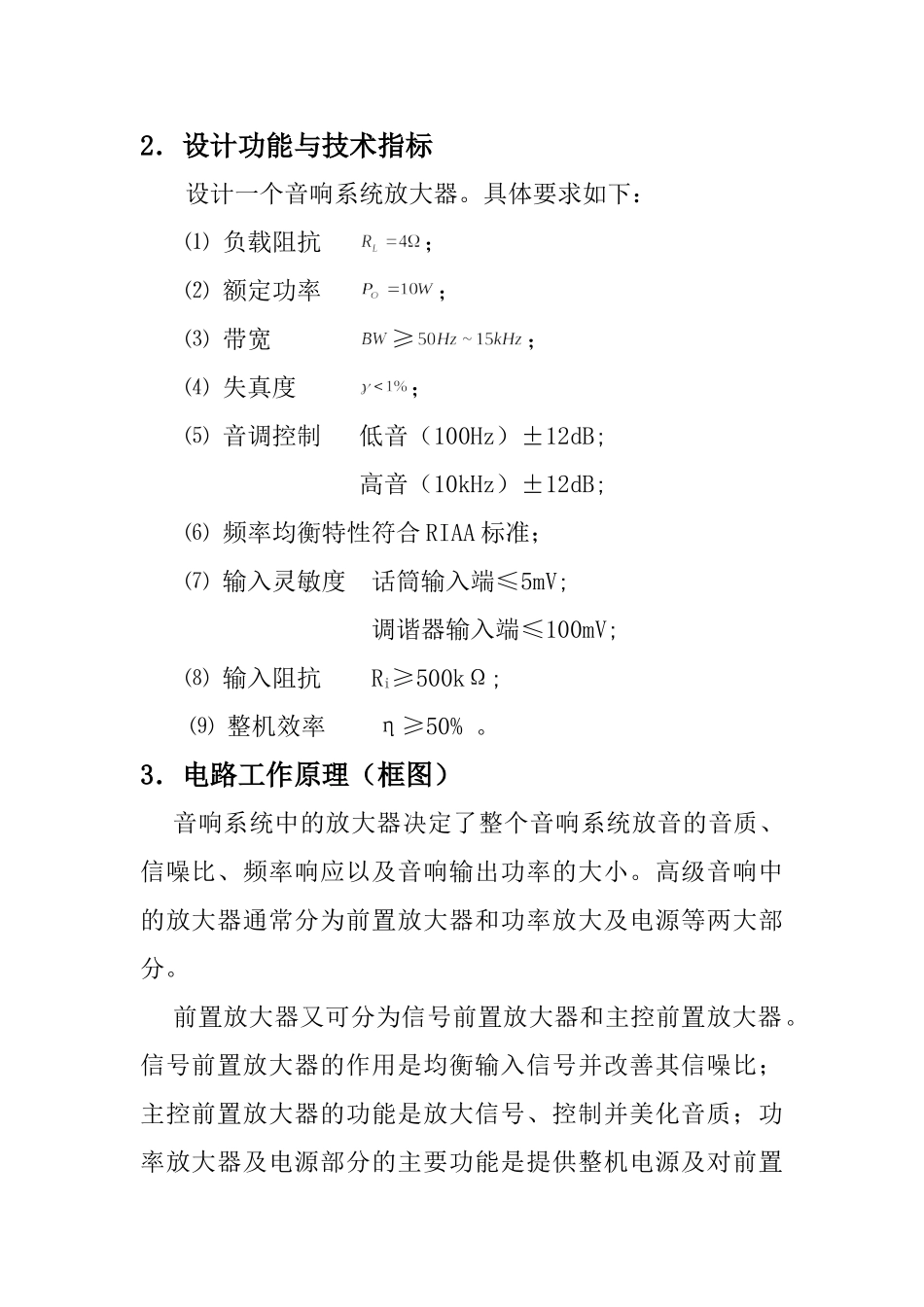

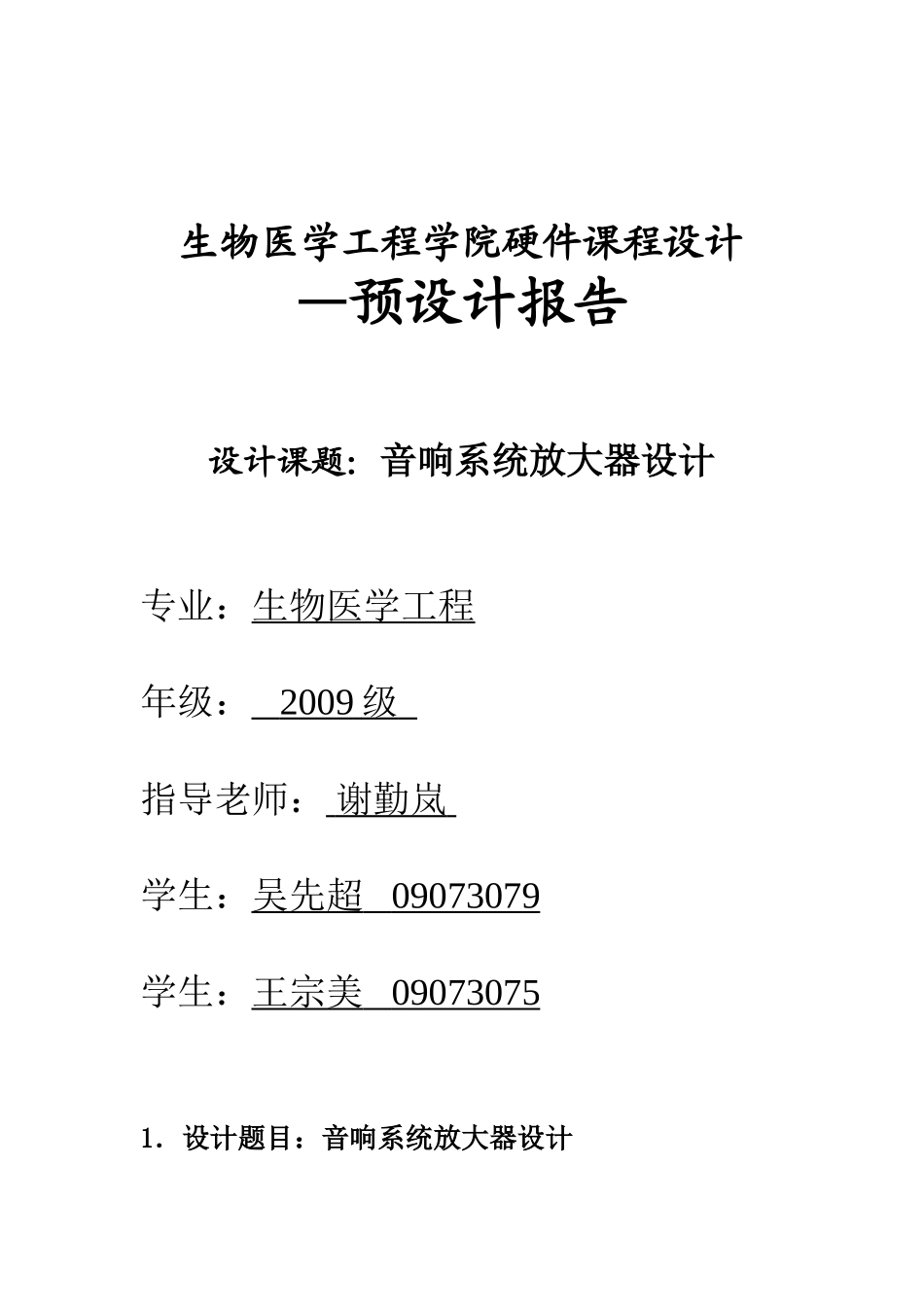

生物医学工程学院硬件课程设计—预设计报告设计课题:音响系统放大器设计专业:生物医学工程年级:2009级指导老师:谢勤岚学生:吴先超09073079学生:王宗美090730751.设计题目:音响系统放大器设计2.设计功能与技术指标设计一个音响系统放大器。具体要求如下:⑴负载阻抗;⑵额定功率;⑶带宽≥;⑷失真度;⑸音调控制低音(100Hz)±12dB;高音(10kHz)±12dB;⑹频率均衡特性符合RIAA标准;⑺输入灵敏度话筒输入端≤5mV;调谐器输入端≤100mV;⑻输入阻抗Ri≥500kΩ;⑼整机效率η≥50%。3.电路工作原理(框图)音响系统中的放大器决定了整个音响系统放音的音质、信噪比、频率响应以及音响输出功率的大小。高级音响中的放大器通常分为前置放大器和功率放大及电源等两大部分。前置放大器又可分为信号前置放大器和主控前置放大器。信号前置放大器的作用是均衡输入信号并改善其信噪比;主控前置放大器的功能是放大信号、控制并美化音质;功率放大器及电源部分的主要功能是提供整机电源及对前置放大器来的信号作功率放大以推动扬声器。其组成框图如图所示:(1)均衡放大器电路图如下:(2)音调控制放大器电路图如下:均衡放大器话筒放大器音调控制放大器噪声滤波器功率放大器电源信号前置放大器主控前置放大器唱机话筒调谐器扬声器平衡调节音量调节(3)话筒放大器电路图如下:(4)单电源OTL功率放大器电路图如下:4.
