呋喃树脂自硬砂对球墨铸铁铸件质量的影响VIP免费

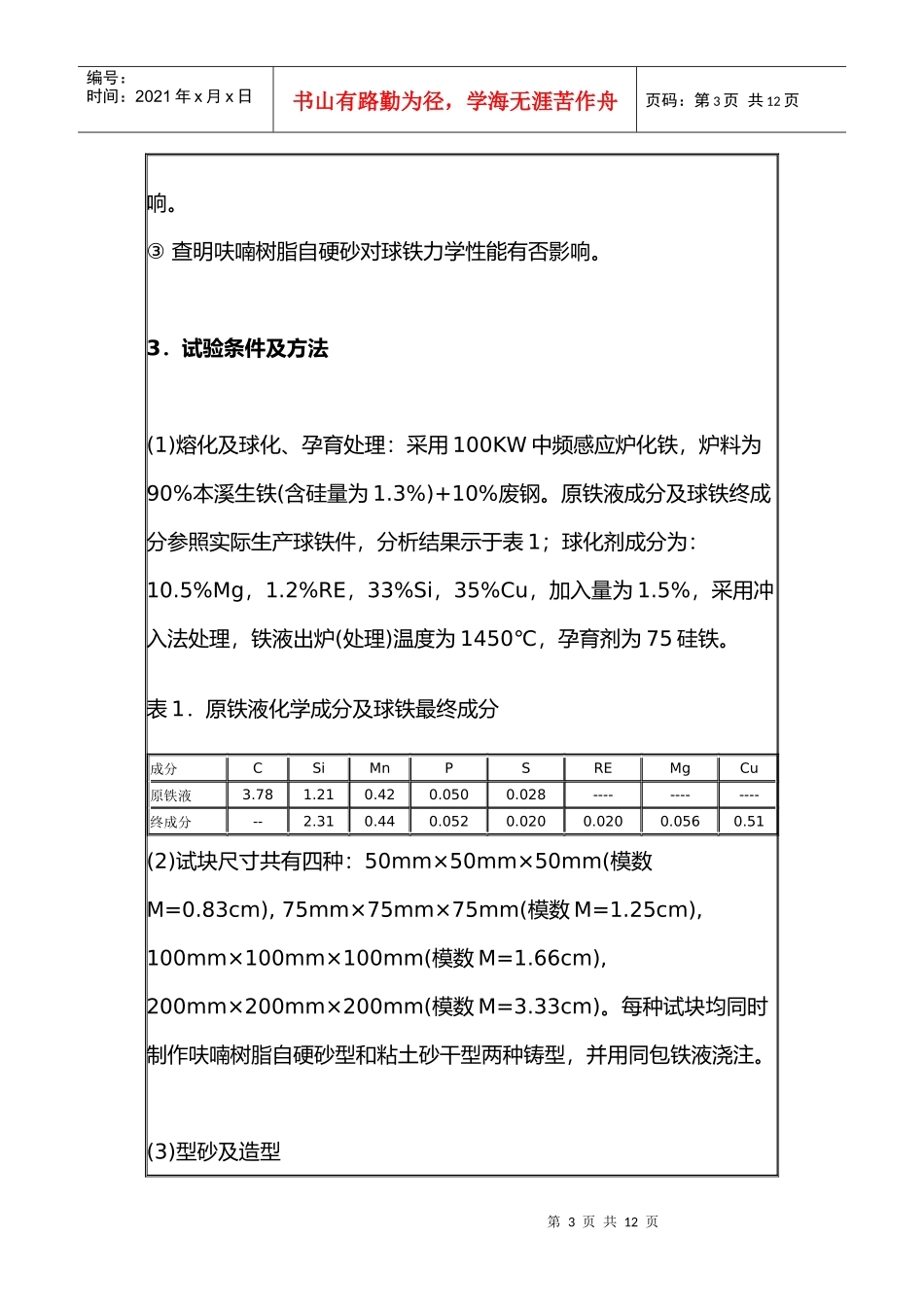

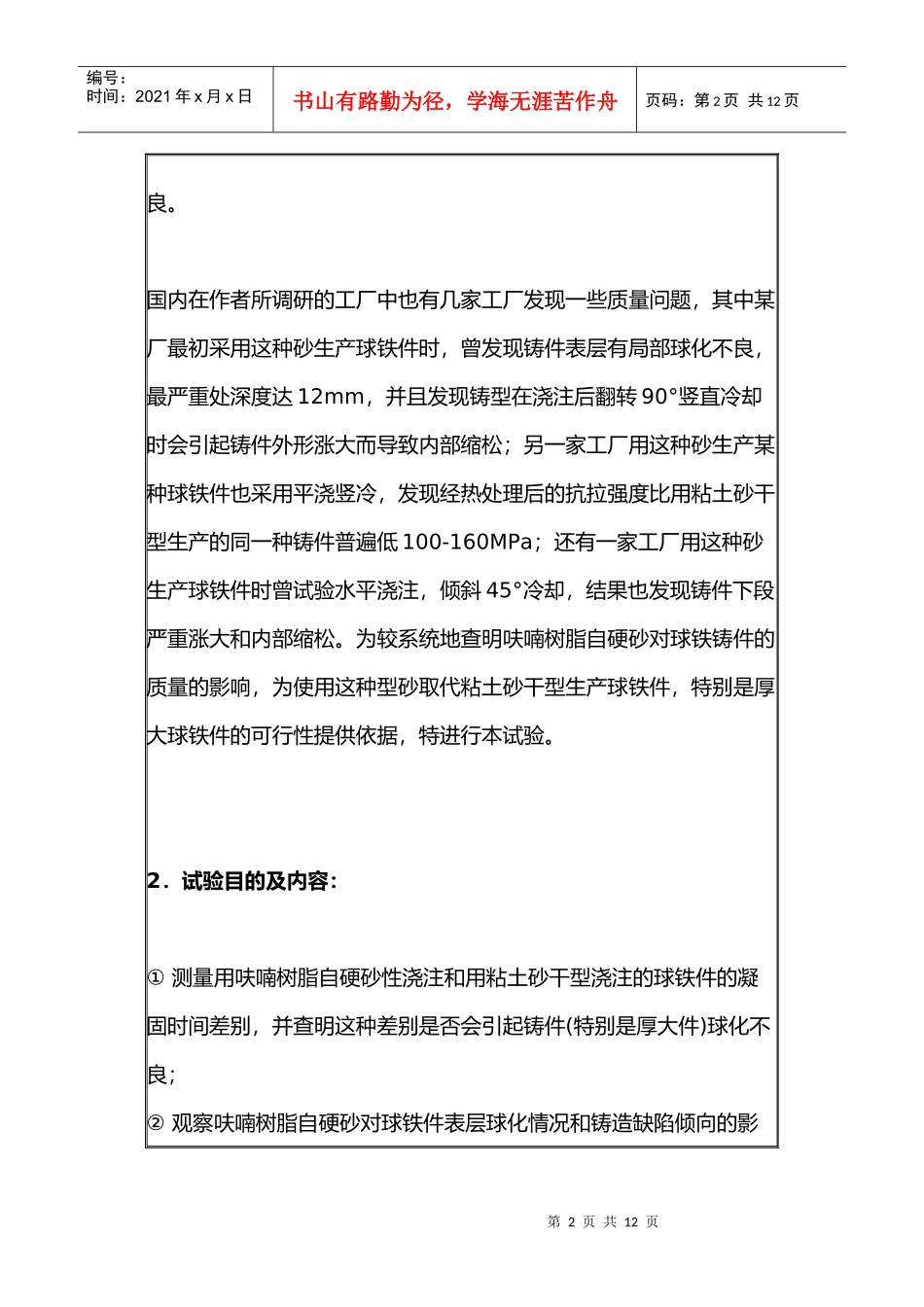

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页呋喃树脂自硬砂对球墨铸铁铸件质量的影响摘要：用呋喃树脂自硬砂型和粘土砂干型进行了对比试验，研究呋喃树脂自硬砂对厚大球铁铸件凝固速度、显微组织、力学性能和产生铸造缺陷倾向的影响，为论证采用呋喃树脂自硬砂性取代粘土砂干型生产厚大球墨铸铁铸件的可行性提供了依据。关键词：呋喃树脂自硬砂、球墨铸铁、厚大铸件1．前言呋喃树脂自硬砂型与粘土砂干型相比，不需烘干，耗能少，铸件尺寸精度高，表面质量好，因此已逐渐取代粘土砂干型，广泛地用于制作厚大铸件。但据文献报道和调研，采用这种树脂砂生产球铁件(特别是厚大球铁件)时，会产生一些特殊的质量问题。国外如F·Martin和S·LKarsay用8英寸(约200mm)立方体试块做试验，发现采用呋喃树脂砂型铸造时，试块其余部位(包括顶面、侧面的上部以及心部)均球化良好，底面和各侧面的下部发生局部球化不良。奥地利铸造研究所W·Bauer的研究认为，由于呋喃树脂砂采用对钾苯磺酸(PTSS)作硬化剂，给砂型带进了较多的硫，后者渗入球铁铸件表层，并与表层的球化剂Mg化合成MgS使Mg失去球化作用而引起局部球化不第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页良。国内在作者所调研的工厂中也有几家工厂发现一些质量问题，其中某厂最初采用这种砂生产球铁件时，曾发现铸件表层有局部球化不良，最严重处深度达12mm，并且发现铸型在浇注后翻转90°竖直冷却时会引起铸件外形涨大而导致内部缩松；另一家工厂用这种砂生产某种球铁件也采用平浇竖冷，发现经热处理后的抗拉强度比用粘土砂干型生产的同一种铸件普遍低100-160MPa；还有一家工厂用这种砂生产球铁件时曾试验水平浇注，倾斜45°冷却，结果也发现铸件下段严重涨大和内部缩松。为较系统地查明呋喃树脂自硬砂对球铁铸件的质量的影响，为使用这种型砂取代粘土砂干型生产球铁件，特别是厚大球铁件的可行性提供依据，特进行本试验。www.cnfnc.com中国数控之家2．试验目的及内容：①测量用呋喃树脂自硬砂性浇注和用粘土砂干型浇注的球铁件的凝固时间差别，并查明这种差别是否会引起铸件(特别是厚大件)球化不良；②观察呋喃树脂自硬砂对球铁件表层球化情况和铸造缺陷倾向的影第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页响。③查明呋喃树脂自硬砂对球铁力学性能有否影响。3．试验条件及方法(1)熔化及球化、孕育处理：采用100KW中频感应炉化铁，炉料为90%本溪生铁(含硅量为1.3%)+10%废钢。原铁液成分及球铁终成分参照实际生产球铁件，分析结果示于表1；球化剂成分为：10.5%Mg，1.2%RE，33%Si，35%Cu，加入量为1.5%，采用冲入法处理，铁液出炉(处理)温度为1450℃，孕育剂为75硅铁。表1．原铁液化学成分及球铁最终成分成分CSiMnPSREMgCu原铁液3.781.210.420.0500.028------------终成分--2.310.440.0520.0200.0200.0560.51(2)试块尺寸共有四种：50mm×50mm×50mm(模数M=0.83cm),75mm×75mm×75mm(模数M=1.25cm),100mm×100mm×100mm(模数M=1.66cm),200mm×200mm×200mm(模数M=3.33cm)。每种试块均同时制作呋喃树脂自硬砂型和粘土砂干型两种铸型，并用同包铁液浇注。(3)型砂及造型第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页粘土砂配料成分为：20%新砂，80%回用砂，1.5%陶土，2.5%白泥。呋喃树脂自硬砂用100%回用砂配制，呋喃树脂加入量为1.5%，硬化剂对甲苯磺酸的加入量为树脂量的100%(没有加入新砂以及故意加大树脂和硬化剂加入量的目的是故意提高砂型的含硫量，以便呋喃树脂自硬砂对球铁质量的影响更明显)，这种砂型的实测含硫量为0.50%。造型均为手工造型，粘土砂型在浇注前经过烘干，呋喃树脂自硬砂型自行硬化，不烘干。两种铸型均不刷涂料，使铸型表面直接与铁液接触。(4)凝固时间测量方法在铸型中部插一根石英管，直低试块心部，将热电偶塞入其内，使热电偶焊点正好处在试块心部；偶丝的尾端用补偿导线与带长图记录仪的电子电位差计连接...
