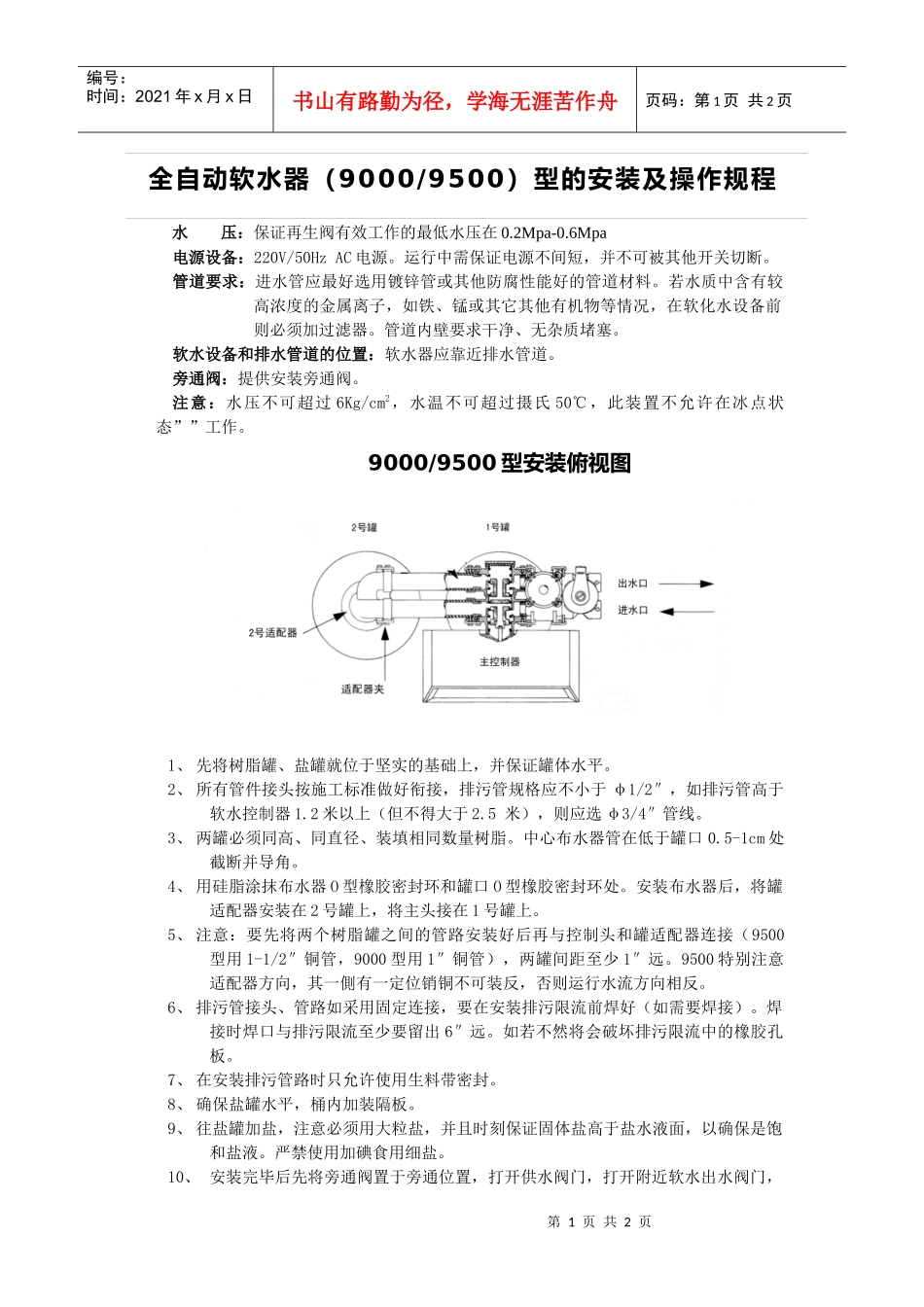

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页全自动软水器（9000/9500）型的安装及操作规程水压：保证再生阀有效工作的最低水压在0.2Mpa-0.6Mpa电源设备：220V/50HzAC电源。运行中需保证电源不间短，并不可被其他开关切断。管道要求：进水管应最好选用镀锌管或其他防腐性能好的管道材料。若水质中含有较高浓度的金属离子，如铁、锰或其它其他有机物等情况，在软化水设备前则必须加过滤器。管道内壁要求干净、无杂质堵塞。软水设备和排水管道的位置：软水器应靠近排水管道。旁通阀：提供安装旁通阀。注意：水压不可超过6Kg/cm2，水温不可超过摄氏50℃，此装置不允许在冰点状态””工作。9000/9500型安装俯视图1、先将树脂罐、盐罐就位于坚实的基础上，并保证罐体水平。2、所有管件接头按施工标准做好衔接，排污管规格应不小于φ1/2″，如排污管高于软水控制器1.2米以上（但不得大于2.5米），则应选φ3/4″管线。3、两罐必须同高、同直径、装填相同数量树脂。中心布水器管在低于罐口0.5-1cm处截断并导角。4、用硅脂涂抹布水器O型橡胶密封环和罐口O型橡胶密封环处。安装布水器后，将罐适配器安装在2号罐上，将主头接在1号罐上。5、注意：要先将两个树脂罐之间的管路安装好后再与控制头和罐适配器连接（9500型用1-1/2″铜管，9000型用1″铜管），两罐间距至少1″远。9500特别注意适配器方向，其一側有一定位销铜不可装反，否则运行水流方向相反。6、排污管接头、管路如采用固定连接，要在安装排污限流前焊好（如需要焊接）。焊接时焊口与排污限流至少要留出6″远。如若不然将会破坏排污限流中的橡胶孔板。7、在安装排污管路时只允许使用生料带密封。8、确保盐罐水平，桶内加装隔板。9、往盐罐加盐，注意必须用大粒盐，并且时刻保证固体盐高于盐水液面，以确保是饱和盐液。严禁使用加碘食用细盐。10、安装完毕后先将旁通阀置于旁通位置，打开供水阀门，打开附近软水出水阀门，第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页排放数分钟。以便将在安装、焊接过程中管道内的残留物冲走，以免带进罐中，污染树脂。11、上述动作完成后再将旁通阀置于工作位置，使水进入树脂罐，打开软水出水阀门，使罐中气体排出。12、电气安装必须遵守电工规范，将插销插入电源插座。调试时（包括每次调整程序时）请先不要将流量计软轴线插上，不然将损坏流量计。13、1#罐装控制阀2#罐装适配器请看控制阀右側有一指示器，两箭头指示哪罐再生，哪罐在供水，右图表示1#在供水，2#罐在备用或再生状态。图一14、旋转手动再生钮，以使微动开关被第一组钉销压住（图2）。在这一位置备用罐出水阀打开（下活塞），控制阀移到反洗位置（上活塞）。你必须等到上、下活塞停止运动，再进一步拨动下一个程序。若过早地拨动到下一个程序，程序将不会回到供水服务位置也不会再进行到任何其它程序。注：如若控制器进入再生程序，回位循环就被锁定。当所有空气被反洗出罐后，慢慢转动程序轮至吸盐慢洗位置、快洗位置和盐罐注水位置。在手动进入每个位置后，你必须等转动系统停止后才可手动调整到下一个位置。当再生盘回供水位置，如再次转动手动再生轮进入反洗位置，另一罐将关闭，并进行再生，上述动作将重复进行。当手动再生结束时一定要让转换器在工作状态。时间程序轮处于开状态。注：手动再生时不要将流量计软轴插入流量计内。
