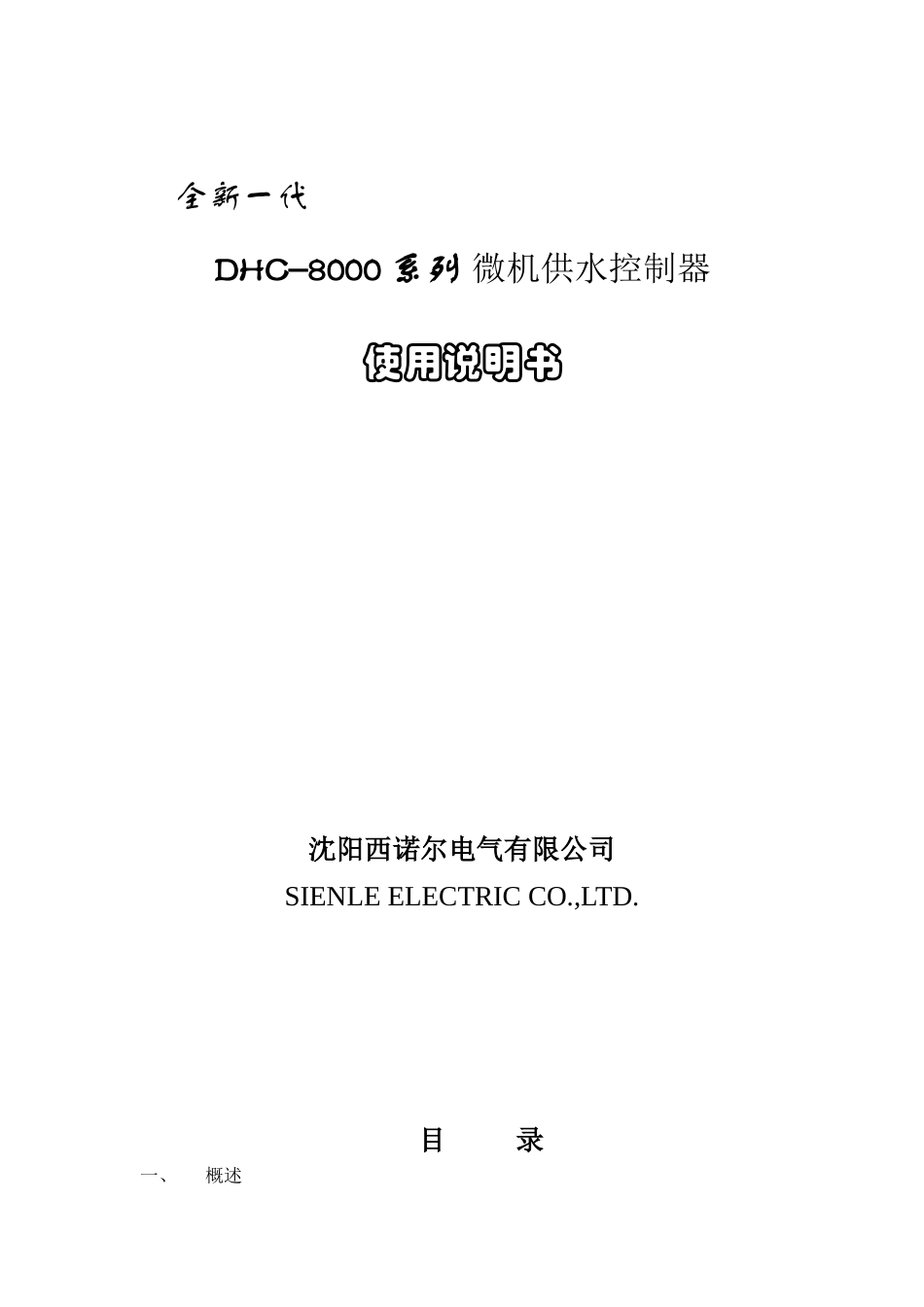

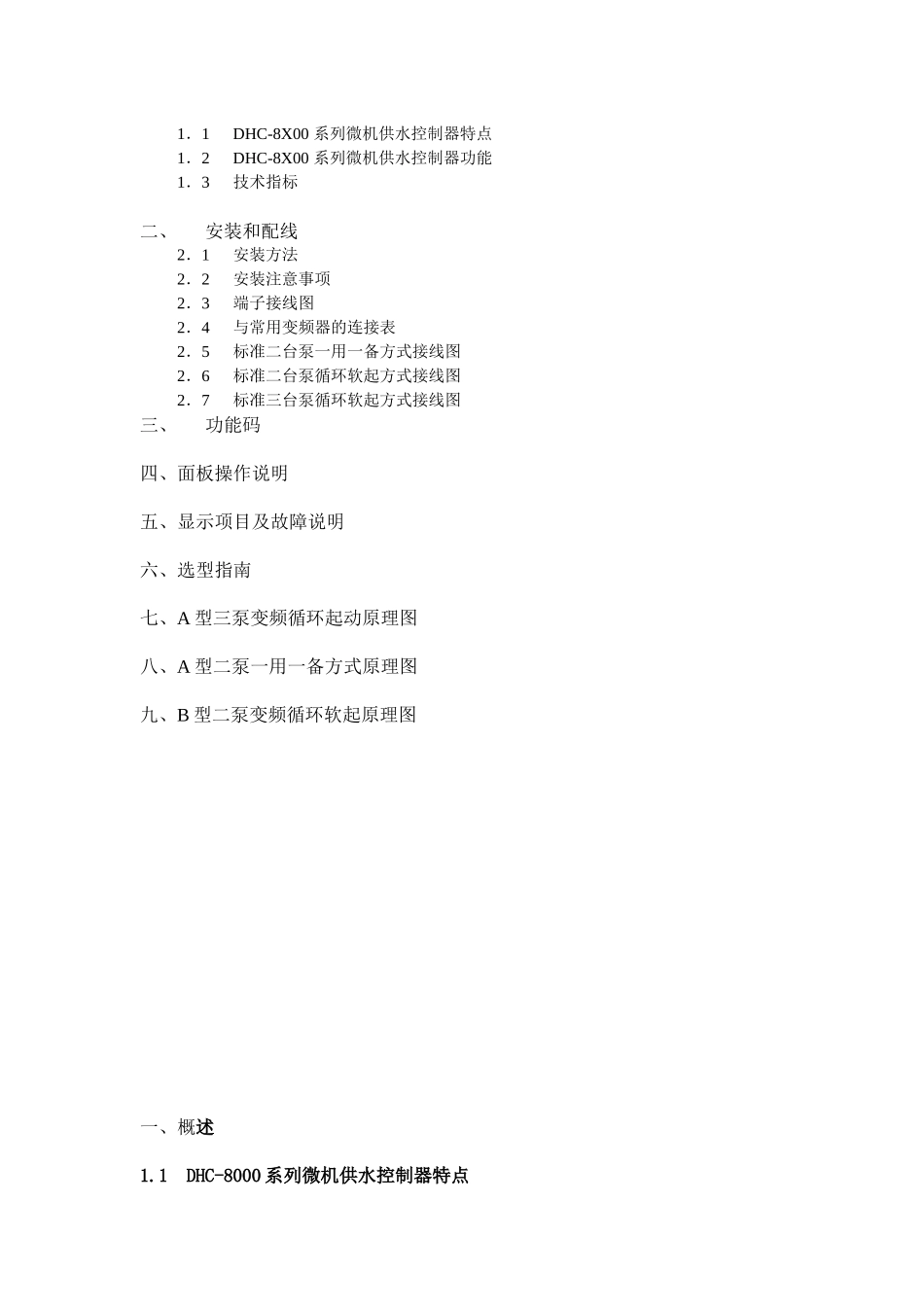

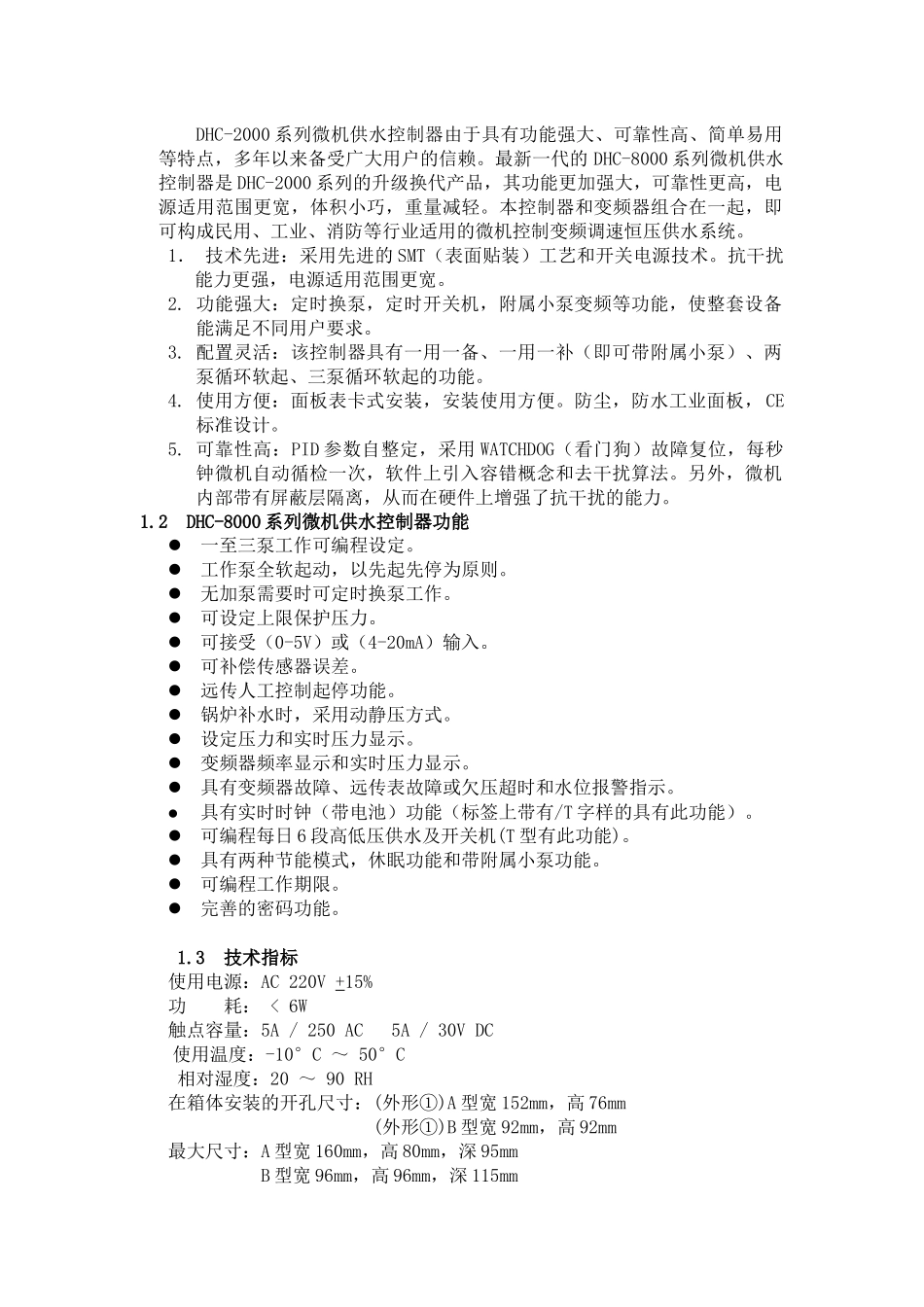

全新一代DHC–8000系列微机供水控制器使用说明书沈阳西诺尔电气有限公司SIENLEELECTRICCO.,LTD.目录一、概述1．1DHC-8X00系列微机供水控制器特点1．2DHC-8X00系列微机供水控制器功能1．3技术指标二、安装和配线2．1安装方法2．2安装注意事项2．3端子接线图2．4与常用变频器的连接表2．5标准二台泵一用一备方式接线图2．6标准二台泵循环软起方式接线图2．7标准三台泵循环软起方式接线图三、功能码四、面板操作说明五、显示项目及故障说明六、选型指南七、A型三泵变频循环起动原理图八、A型二泵一用一备方式原理图九、B型二泵变频循环软起原理图一、概述1.1DHC-8000系列微机供水控制器特点DHC-2000系列微机供水控制器由于具有功能强大、可靠性高、简单易用等特点，多年以来备受广大用户的信赖。最新一代的DHC-8000系列微机供水控制器是DHC-2000系列的升级换代产品，其功能更加强大，可靠性更高，电源适用范围更宽，体积小巧，重量减轻。本控制器和变频器组合在一起，即可构成民用、工业、消防等行业适用的微机控制变频调速恒压供水系统。1．技术先进：采用先进的SMT（表面贴装）工艺和开关电源技术。抗干扰能力更强，电源适用范围更宽。2.功能强大：定时换泵，定时开关机，附属小泵变频等功能，使整套设备能满足不同用户要求。3.配置灵活：该控制器具有一用一备、一用一补（即可带附属小泵）、两泵循环软起、三泵循环软起的功能。4.使用方便：面板表卡式安装，安装使用方便。防尘，防水工业面板，CE标准设计。5.可靠性高：PID参数自整定，采用WATCHDOG（看门狗）故障复位，每秒钟微机自动循检一次，软件上引入容错概念和去干扰算法。另外，微机内部带有屏蔽层隔离，从而在硬件上增强了抗干扰的能力。1.2DHC-8000系列微机供水控制器功能一至三泵工作可编程设定。工作泵全软起动，以先起先停为原则。无加泵需要时可定时换泵工作。可设定上限保护压力。可接受（0-5V）或（4-20mA）输入。可补偿传感器误差。远传人工控制起停功能。锅炉补水时，采用动静压方式。设定压力和实时压力显示。变频器频率显示和实时压力显示。具有变频器故障、远传表故障或欠压超时和水位报警指示。具有实时时钟（带电池）功能（标签上带有/T字样的具有此功能）。可编程每日6段高低压供水及开关机(T型有此功能)。具有两种节能模式，休眠功能和带附属小泵功能。可编程工作期限。完善的密码功能。1.3技术指标使用电源：AC220V+15%功耗：<6W触点容量：5A/250AC5A/30VDC使用温度：-10°C～50°C相对湿度：20～90RH在箱体安装的开孔尺寸：(外形①)A型宽152mm，高76mm(外形①)B型宽92mm，高92mm最大尺寸：A型宽160mm，高80mm，深95mmB型宽96mm，高96mm，深115mm安装方法：插入式。安装环境：无水滴、蒸汽、腐蚀和易燃气体、灰尘、金属微粒之场所。二．安装和配线2.1安装方法：本控制器采用直插式安装方法，A型控制器带有回钩可直接卡在柜体开孔处；B型控制器直接采用夹子固定在柜体开孔处。2.2安装注意事项：本机端子连接采用的是插入式卡簧压紧连接，用户在接线时绞紧接线端子即可，切莫过于用力使卡簧变形，影响端子处的连接效果，造成不必要的麻烦。2.3端子接线图：本控制器A型和B型的端子结构不同，用户使用时请注意不同外形控制器的端子接线图。2.3(1)A型端子接线图取消定时/手动倒泵低水位变频故障第二压力电阻远传压力表变频器频率控制123456789101112GD/ACOMCT1CT2CT3CT4GNDIN2IN1+5V131415161718192021222324PENLB1D1B2D2B3D3RMFRCM变频器运行公共端AC220V接交流接触器变频器自由停车2.3(2)B型端子接线图87654321CT4CT3CT2CT1COMGD/AAC220V2423222120191817PENLGNDIN2IN1+5VCM161514131211109B1D1B2D2B3D3R/MFRN+5V/IN1/GND（模拟输入）用于连接电阻远传压力表，中心滑动端接IN1。外接标准4-20mA电流信号时，需将IN1和IN2端子短接即可。CT1、CT2、CT3、CT4(数字输入).CT1（-8200或-8300型）单泵工作时，外控手动倒泵，此项操作为点动控制。（-8100/T型）短接CT1与COM，取消时钟控制功能。.CT2低水位控制，接水位控制器。当CT2与COM短接，全部水泵停止运行，显示Er03报...
