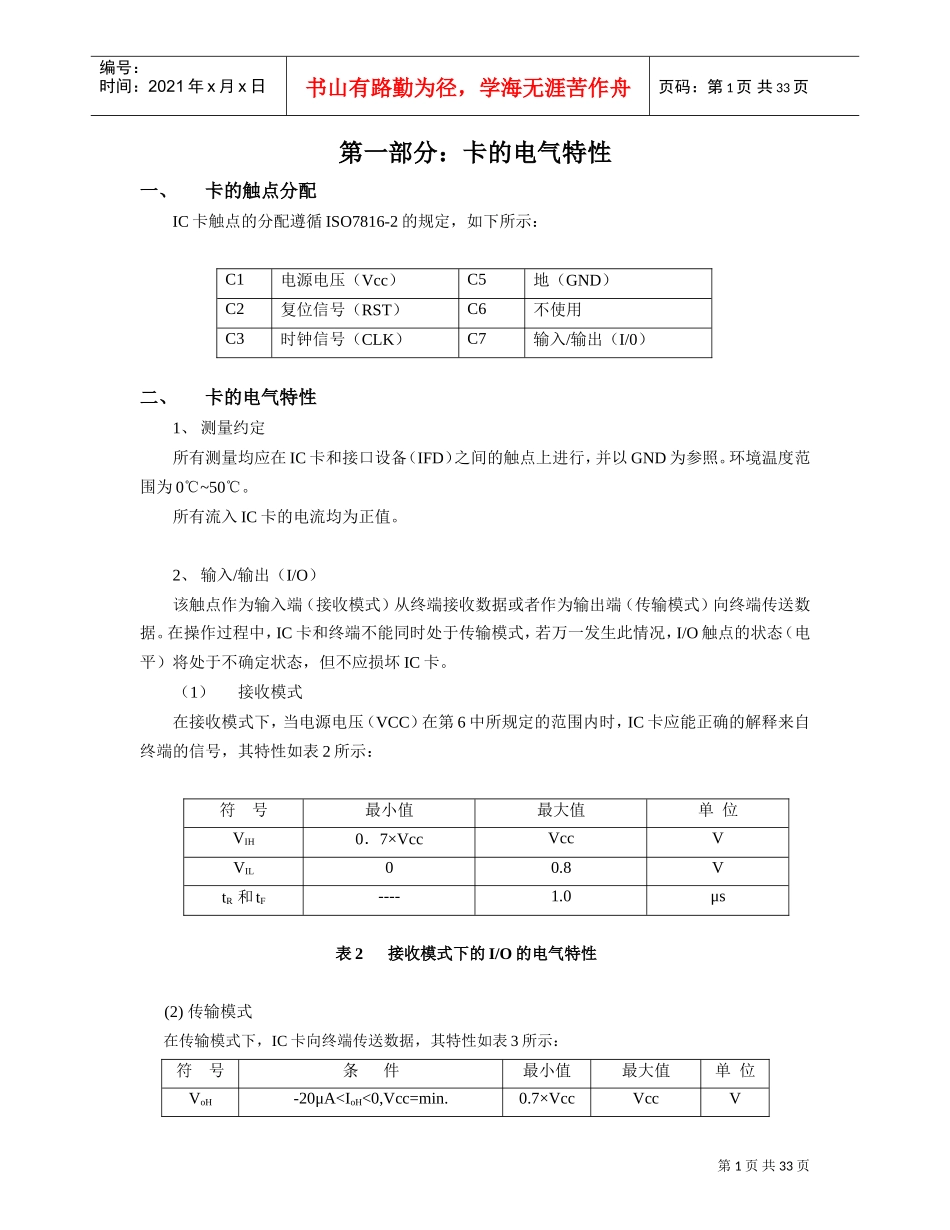

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第一部分：卡的电气特性一、卡的触点分配IC卡触点的分配遵循ISO7816-2的规定，如下所示：C1电源电压（Vcc）C5地（GND）C2复位信号（RST）C6不使用C3时钟信号（CLK）C7输入/输出（I/0）二、卡的电气特性1、测量约定所有测量均应在IC卡和接口设备（IFD）之间的触点上进行，并以GND为参照。环境温度范围为0℃~50℃。所有流入IC卡的电流均为正值。2、输入/输出（I/O）该触点作为输入端（接收模式）从终端接收数据或者作为输出端（传输模式）向终端传送数据。在操作过程中，IC卡和终端不能同时处于传输模式，若万一发生此情况，I/O触点的状态（电平）将处于不确定状态，但不应损坏IC卡。（1）接收模式在接收模式下，当电源电压（VCC）在第6中所规定的范围内时，IC卡应能正确的解释来自终端的信号，其特性如表2所示：符号最小值最大值单位VIH0．7×VccVccVVIL00.8VtR和tF----1.0μs表2接收模式下的I/O的电气特性(2)传输模式在传输模式下，IC卡向终端传送数据，其特性如表3所示：符号条件最小值最大值单位VoH-20μA
